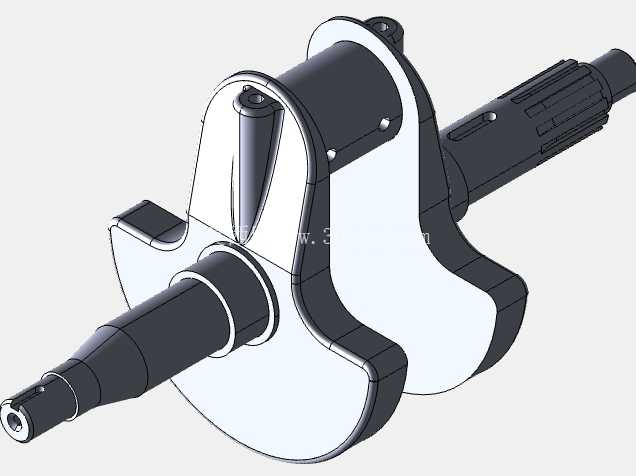

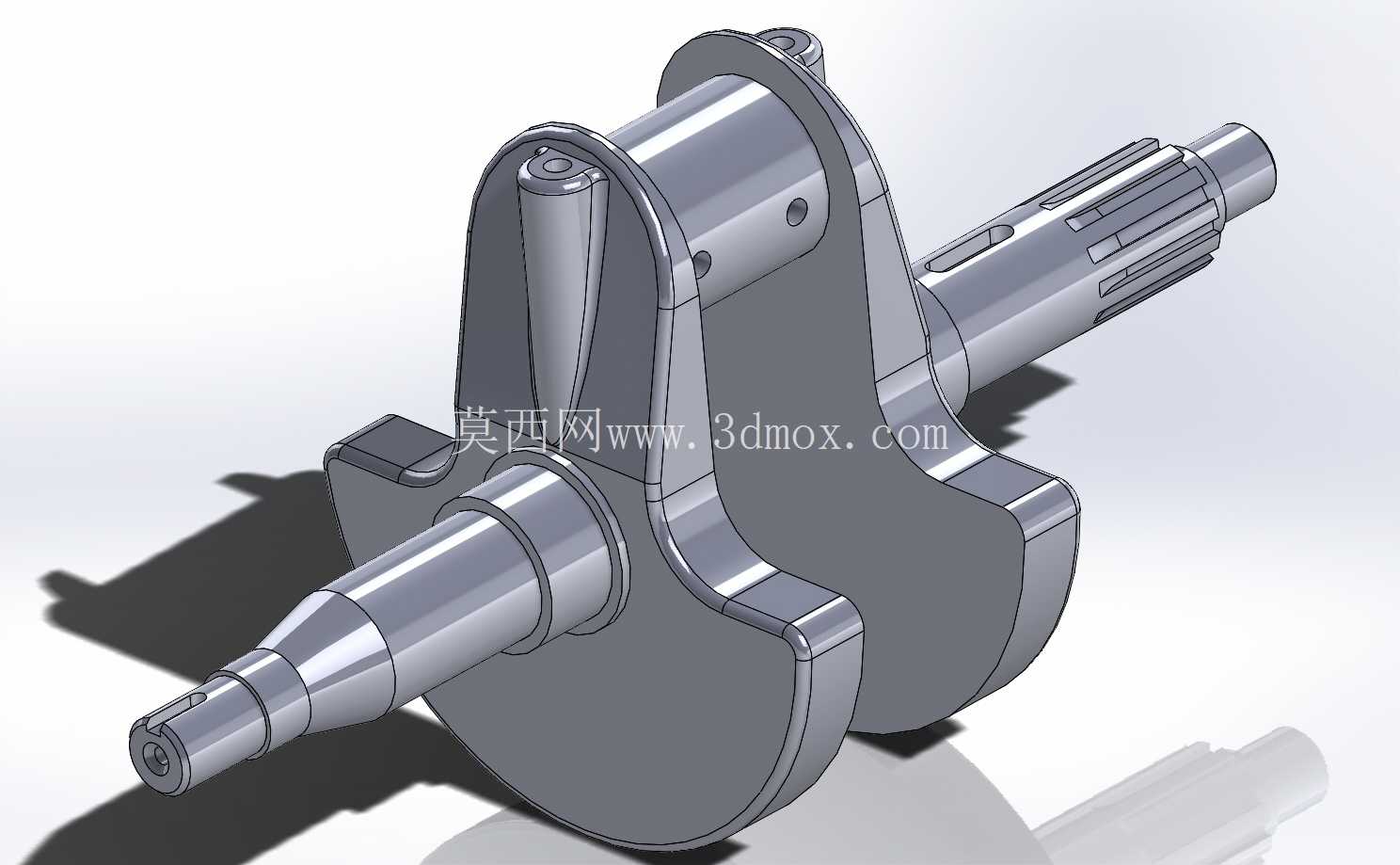

单缸内燃机曲轴结构三维建模设计

本次建模的核心部件为单缸动力系统配套的曲轴构件，这类零件是往复式内燃机、小型活塞式压缩机中完成动力转换的核心传动件，在通用小型汽油机、单缸柴油机、便携动力设备、小型空气压缩机组中应用广泛，承担着将活塞的往复直线运动转化为旋转扭矩输出的核心功能，是动力输出路径上承载交变载荷最集中的零件之一。从实际工况来看，这类曲轴在运行过程中需要持续承受活塞连杆传递来的周期性爆发压力、往复惯性力与旋转离心力的复合作用，因此结构设计上需要同时兼顾强度、动平衡特性与装配适配性，避免运行过程中出现轴颈磨损、疲劳断裂或者振动超标的问题。建模过程中首先梳理了零件的装配边界：曲轴两端分别设置不同结构的轴段，一端为锥度配合的动力输入端轴颈，用于安装飞轮或者启动连接构件，锥面结构可以保证大扭矩传递下的连接可靠性，同时设置有中心定位孔与锁紧螺纹孔，保证装配同轴度；另一端为花键结构的输出轴段，花键齿形采用矩形花键设计，可与配套的传动齿轮、皮带轮或者离合器构件啮合，实现扭矩的平稳输出，花键段的退刀槽、轴肩定位面都做了明确的结构还原，保证装配时零件可以精准抵靠定位，不会出现轴向窜动。中间的曲柄部分采用整体式平衡块结构，两块扇形平衡配重与曲柄销、主轴颈为一体化设计，平衡块的扇形轮廓是根据曲柄销与连杆大头的旋转质量、活塞往复运动的当量质量做动平衡匹配后确定的，运行时可以抵消大部分一阶往复惯性力与旋转离心力，降低整机的振动水平；曲柄销的表面设置有润滑油道开孔，建模时还原了油道的走向与开孔位置，实际运行中压力润滑油会通过主轴颈的油道进入曲柄销位置，为连杆大头轴承提供持续润滑，避免干摩擦造成的烧瓦故障。主轴颈与曲柄的过渡位置全部采用圆角过渡设计，建模时严格控制圆角半径参数，避免应力集中造成的疲劳失效，这也是曲轴类零件设计中非常关键的细节——过小的过渡圆角会在交变载荷作用下产生应力集中，成为疲劳裂纹的起始点，直接缩短零件的使用寿命。从安装适配性来看，两个主轴颈的直径尺寸、轴段长度都与对应的箱体轴承孔、滑动轴承尺寸匹配，轴肩位置的挡圈槽结构也做了还原，用于安装轴向定位挡圈，限制曲轴的轴向窜动量，保证齿轮啮合、离合器配合的轴向位置精度。整个建模过程完全按照实际加工工艺的逻辑推进，先完成主轴颈的回转体基础特征，再拉伸切除生成平衡块轮廓，之后加工花键、锥面、油孔、螺纹孔等细节特征，所有倒角、退刀槽、圆角都按照实际机械加工的工艺要求设置，没有出现无法加工的尖锐结构或者干涉特征。这类曲轴的尺寸参数适配排量在100-200cc区间的单缸动力设备，整体轴向安装长度控制在小型通用动力箱体的预留空间内，旋转时的最大外轮廓不会与箱体内壁、连杆构件发生运动干涉，平衡块的外圆与箱体底部的集油槽也预留了足够的安全间隙，运行过程中不会出现碰擦问题。在实际选型应用中，这类整体式曲轴多用于小排量高转速的动力设备，相比组合式曲轴有更好的刚度与装配精度，零件数量少，装配工序简单，适合批量生产的通用动力产品，建模时还原的所有结构细节都可以直接用于工程出图、工艺编制或者运动仿真分析，导入动力学仿真软件后可以直接添加约束、载荷，完成曲轴系的动平衡校核、疲劳强度分析等工作，为后续的零件优化、工艺改进提供准确的三维模型基础。
