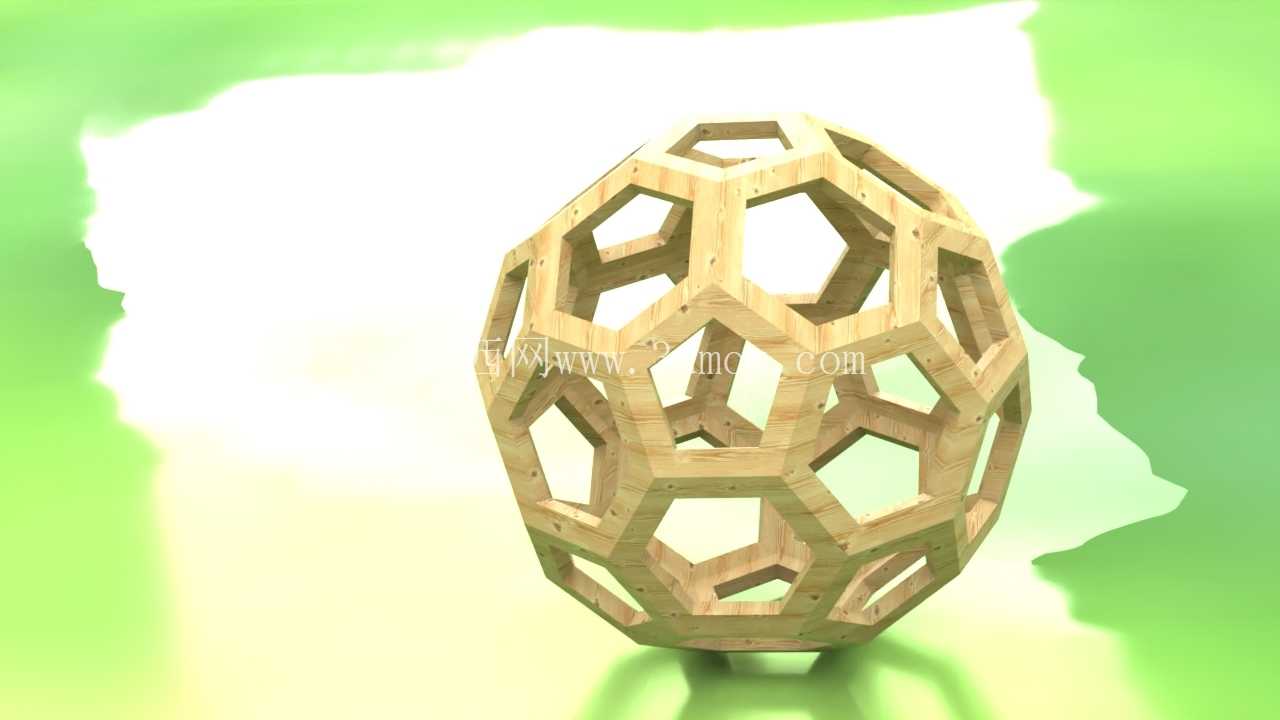

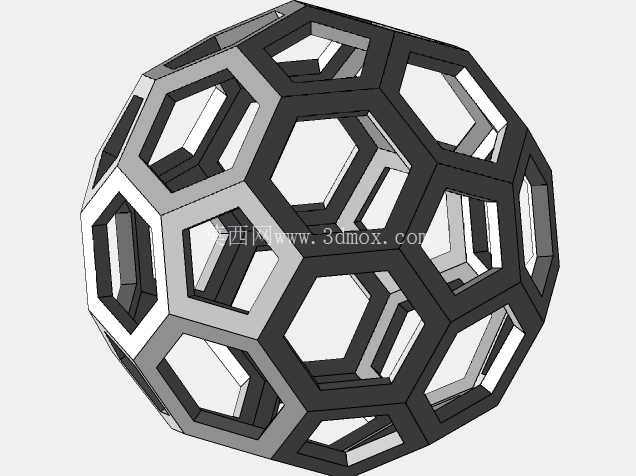

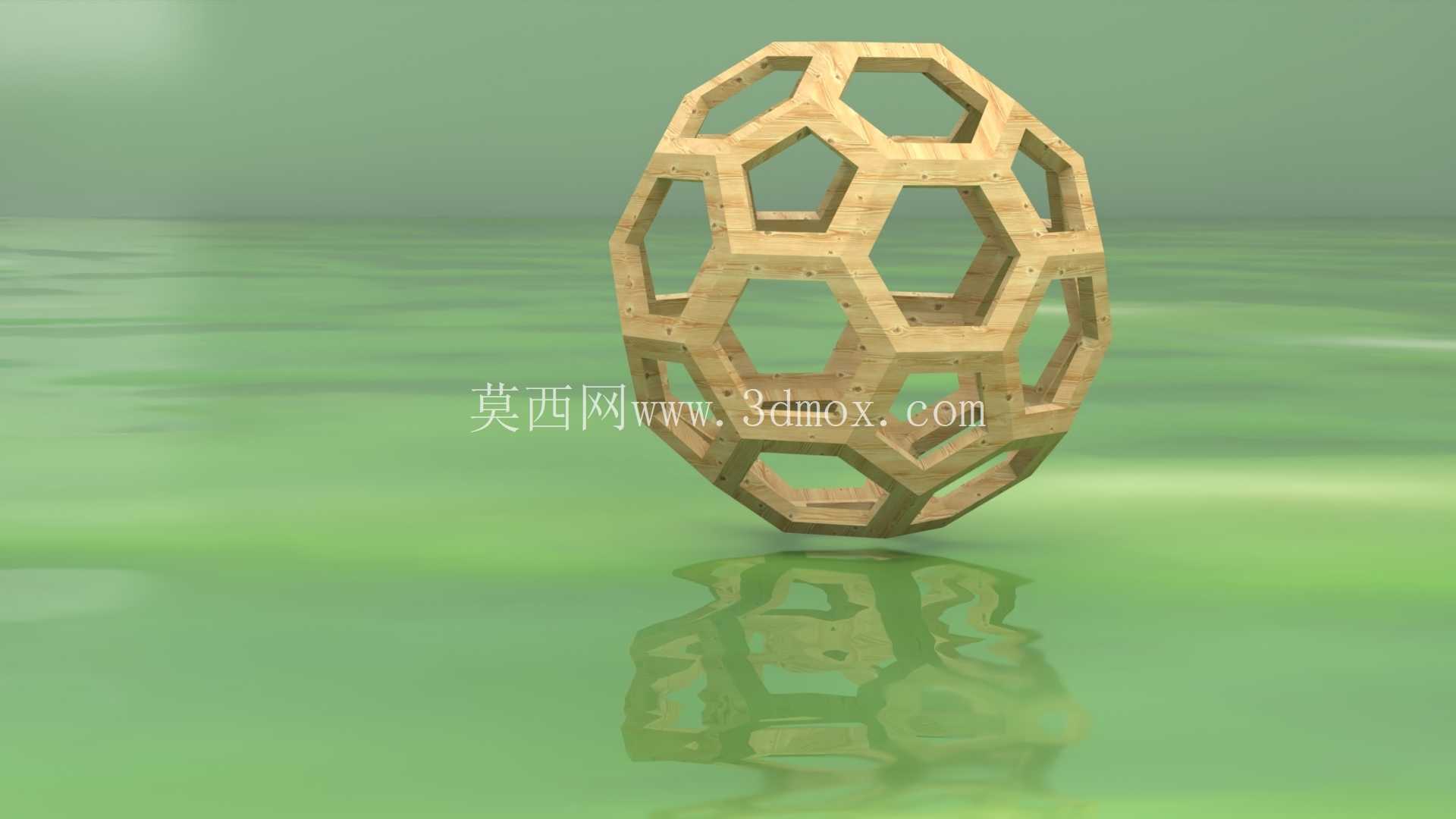

镂空框架式截角二十面体几何结构件

在机械结构设计与几何构型落地的实际场景中，这类截角二十面体镂空框架结构的应用边界远比常规认知宽泛，并非仅作为几何展示摆件存在。从结构特性来看，该构型基于正二十面体截角处理衍生，原本的12个正五边形顶点被截切后形成规整五边形面，原有三角形面转化为正六边形面，整体形成12个五边形、20个六边形组合的闭合球面类构型，这种面分布逻辑和日常接触的足球表皮构型逻辑完全一致，天然具备优秀的球面受力分散特性。

在实际工程应用里，这类镂空框架结构首先可作为特种过滤设备的内置支撑骨架，当过滤设备需要处理大流量流体、同时支撑外层滤材承受较高内外压差时，传统圆柱笼骨在边角位置容易出现应力集中导致滤材破损，而截角二十面体的球面构型能让滤材贴合后各方向受力均匀，镂空的框架间隙可以保证流体通过率最大化，不会因为支撑结构占用过多通流面积造成压损升高。做这类结构的设计时，首先要确定整体外接球直径，根据实际安装的腔体内部尺寸预留3-5mm的安装间隙，避免装配时和腔体内壁发生干涉；框架杆件的截面尺寸需要根据实际承压值计算，若用于常压流体过滤，杆件截面宽度可控制在整体直径的1/18到1/15之间，既保证结构刚度，又不会过多遮挡通流路径。

设计过程中，曲面过渡的处理是核心难点，五边形与六边形框架的交汇节点位置，如果直接做直角拼接，会在节点处形成严重的应力集中，在承受交变流体冲击时很容易出现焊缝开裂或者杆件断裂的问题，因此所有杆件交汇位置都需要做圆角过渡处理，过渡圆角半径不小于杆件截面宽度的0.3倍，让应力能够顺着杆件平滑传递。另外，这类镂空结构如果用于户外景观装置或者公共艺术构件时，还需要考虑风阻特性，球面构型本身能让各个方向的来风顺着结构表面分流，镂空的间隙可以让部分气流穿过，大幅降低整体风载荷，相比实心球面结构风阻能降低60%以上，安装时只需要在底部三个对称的五边形框架位置设置安装固定点，就能满足12级大风下的结构强度要求，固定点的安装孔位需要和基础预埋螺栓的位置严格匹配，孔位公差控制在±0.5mm以内，避免装配时出现错位。

还有一类应用场景是作为特种填料的支撑格栅，在化工填料塔内部，这类球形镂空框架可以分层堆叠，相比传统的平板格栅，球形结构之间的空隙率更高，能够让气液两相在塔内充分接触，提升传质效率，同时框架本身的刚度足够支撑上方填料的重量，不会出现格栅变形塌陷的问题。设计这类用途的结构时，需要根据填料的粒径调整框架的间隙尺寸，保证框架间隙小于填料最小粒径的0.8倍，避免填料从间隙漏下，同时杆件表面需要做圆滑处理，不能有尖锐毛刺，防止装填填料时刮伤填料表面影响填料使用寿命。

从建模逻辑来看，这类结构不需要逐个绘制每一个多边形框架，只需要先构建单个五边形和六边形的框架单元，基于截角二十面体的几何对称特性，通过阵列、镜像的方式完成整体拼接，拼接过程中要严格保证相邻框架的共面性，避免出现杆件错位导致的装配间隙，所有拼接节点位置要做布尔合并处理，保证整体结构的连续性，不能出现独立的杆件分段影响整体结构强度。如果是采用3D打印工艺制作小尺寸原型，需要考虑打印过程中的支撑问题，框架结构的悬空杆件如果角度小于45度就需要添加支撑，设计时可以适当调整杆件的摆放角度，减少支撑材料的使用，降低后期处理的工作量；如果是采用金属焊接工艺制作大尺寸结构，需要提前拆分杆件单元，标注好每个杆件的下料长度和焊接坡口角度，保证现场焊接时的拼接精度，焊接完成后需要对所有焊缝做打磨处理，消除焊接应力，避免后期使用过程中出现焊缝腐蚀的问题。

在尺寸链校核环节，需要重点关注整体结构的圆度误差，因为截角二十面体是类球结构，如果各个方向的直径偏差过大，在装入圆柱形腔体时会出现卡滞，整体圆度公差需要控制在直径的1/100以内，每个框架边的直线度公差不超过边长的1/500，保证装配后整体结构的规整性。另外，根据不同的使用场景，还可以在框架表面做不同的表面处理，用于腐蚀环境时可以做喷塑或者镀锌处理，用于食品加工场景时需要做镜面抛光，满足卫生级要求，表面粗糙度Ra值不大于0.8μm，避免物料残留滋生细菌。
