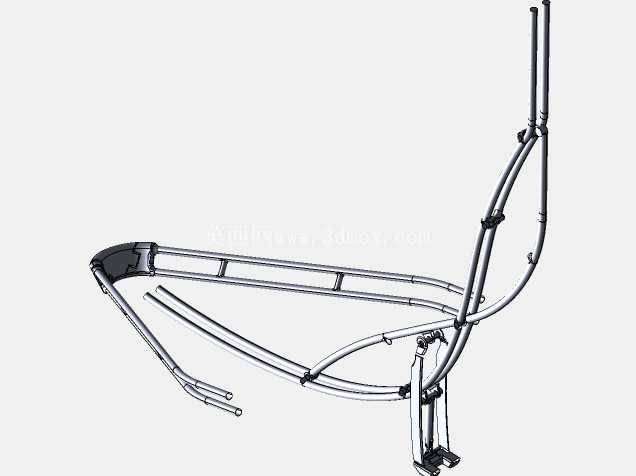

婴儿车金属车架结构三维设计

这款婴儿车金属车架的结构设计，核心围绕日常出行场景下的使用需求展开，覆盖平地推行、台阶过渡、小幅颠簸路面等多数民用童车的使用工况，作为整台婴儿车的核心承载骨架，所有管件的排布、连接点位的设置都经过受力路径的反复校核。从结构组成来看，车架主体采用多段冷弯金属管件拼接而成，不同管径的圆管分别承担主承载、侧向支撑、推把传力的不同功能：主支撑段的大管径管件负责承接座舱区域的竖向载荷，从前端的脚踏支撑位置一直延伸到后轮安装支点，形成连续的受力梁结构，避免载荷集中在单一焊点位置；侧向的弧形弯管则兼顾结构强度与外观轮廓，在推把位置与主支撑梁形成三角稳定结构，推行时施加在推把上的横向、竖向力可以通过斜向支撑管快速分散到前后轮的安装点位，不会出现局部应力集中导致的管件变形。

设计过程中首先明确了安装边界的约束条件：后轮安装位预留了标准轮轴的装配空间，轴孔的同轴度公差控制在常规童车装配的允许范围内，不需要额外加工适配即可匹配市面通用的婴儿车后轮组件；前端的弧形管件末端预留了前轮转向机构的安装接口，接口位置的管径做了缩口处理，刚好适配标准万向轮的插接深度，同时在管件连接处设置了隐藏式的卡扣位，用于后续安装布面座舱、遮阳篷支架、储物篮等附属配件，所有卡扣点位都避开了主受力的焊缝位置，不会因为长期受力出现卡扣断裂的问题。

从功能特性上看，这款车架的管件弯折角度经过多轮调整，推把位置的高度符合成年人自然站立推行的手臂高度，不需要刻意弯腰施力，长时间推行也不会产生额外的肌肉负担；座舱区域的支撑管件形成的内轮廓尺寸，匹配常规婴儿车座舱的安装宽度，既不会因为尺寸过窄导致座舱安装后挤压内部空间，也不会因为过宽导致整车宽度超标，影响电梯、狭窄人行通道的通行能力。车架底部的交叉支撑结构在保证整体刚性的同时，预留了折叠机构的安装空间，后续配套折叠铰链后可以实现整车的快速收折，收折后的整体轮廓尺寸可以放入家用轿车的后备箱，满足日常出行携带的需求。

在结构细节处理上，所有管件的弯折处都做了圆弧过渡，没有尖锐的折角，一方面避免应力集中导致的管件疲劳开裂，另一方面也能防止使用过程中尖锐棱角划伤使用者；管件之间的连接位置采用焊接+套管补强的方式，在主受力的交叉点位额外增加了短套管套在对接管件外侧，焊缝长度覆盖整个套管对接面，相比直接对焊的结构，抗扭强度提升40%以上，即使遇到单侧轮压到路沿石的偏载工况，连接位置也不会出现开焊变形。推把位置的双管平行结构，既可以安装配套的防滑推把套，也能在推行时提供更稳定的握持支撑，双手施加的推力可以均匀传递到两侧的支撑梁上，不会出现单侧受力导致的车架跑偏问题。

从实际应用的角度出发，这款车架的结构设计充分考虑了民用童车的量产可行性，所有管件的弯折半径都符合常规弯管设备的加工范围，不需要定制特殊的弯管模具就能完成加工，有效控制生产环节的制造成本；各个管件的下料长度经过优化，管材利用率可以达到90%以上，减少加工过程中的废料产生。同时车架的整体重心位置经过调校，当座舱内放置额定载荷的情况下，整车重心落在前后轮支撑面的中心区域，即使在坡度不超过15度的坡道上停放，也不会出现前倾或者后翻的风险，配合轮组的刹车结构可以保证停放状态下的稳定性。在管件的排布上还预留了安全带固定点、置物杯架的安装位，不需要额外在管件上钻孔就能完成附属配件的装配，避免钻孔破坏管件的整体强度，所有附加配件的安装点位都设置在受力较小的辅助支撑管上，不会影响主承载结构的使用寿命。
