小型六叶片锥形涡轮传动支撑组件

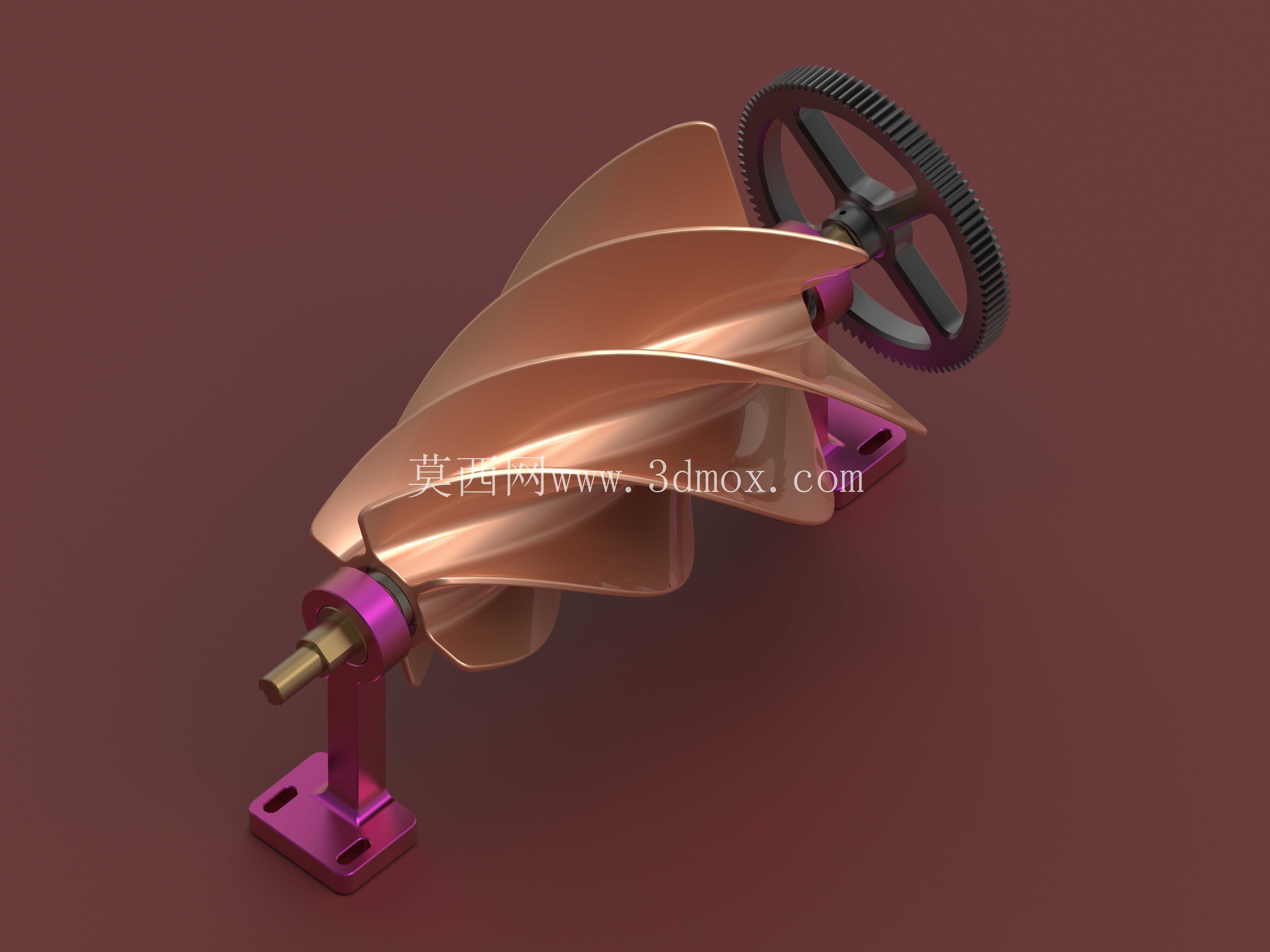

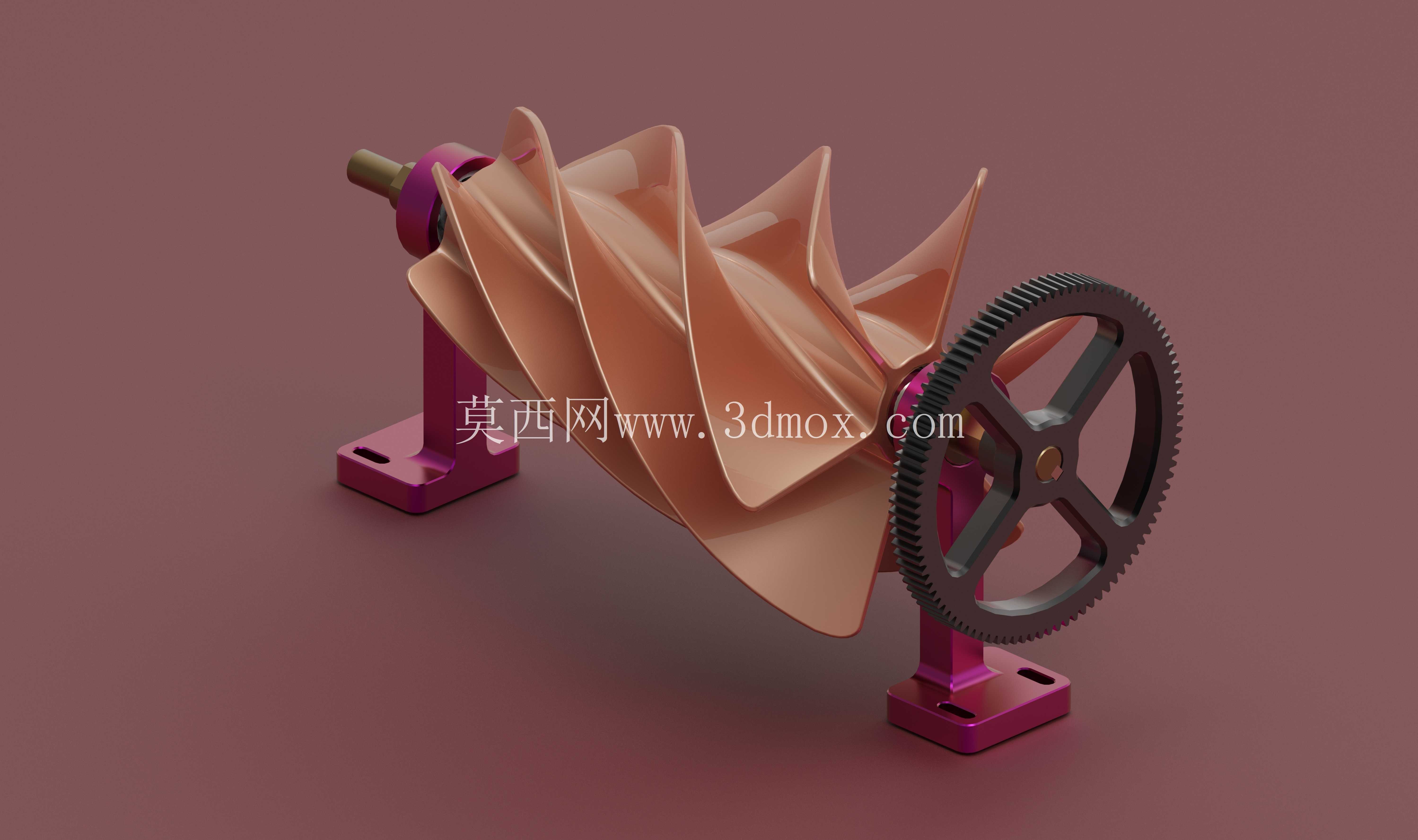

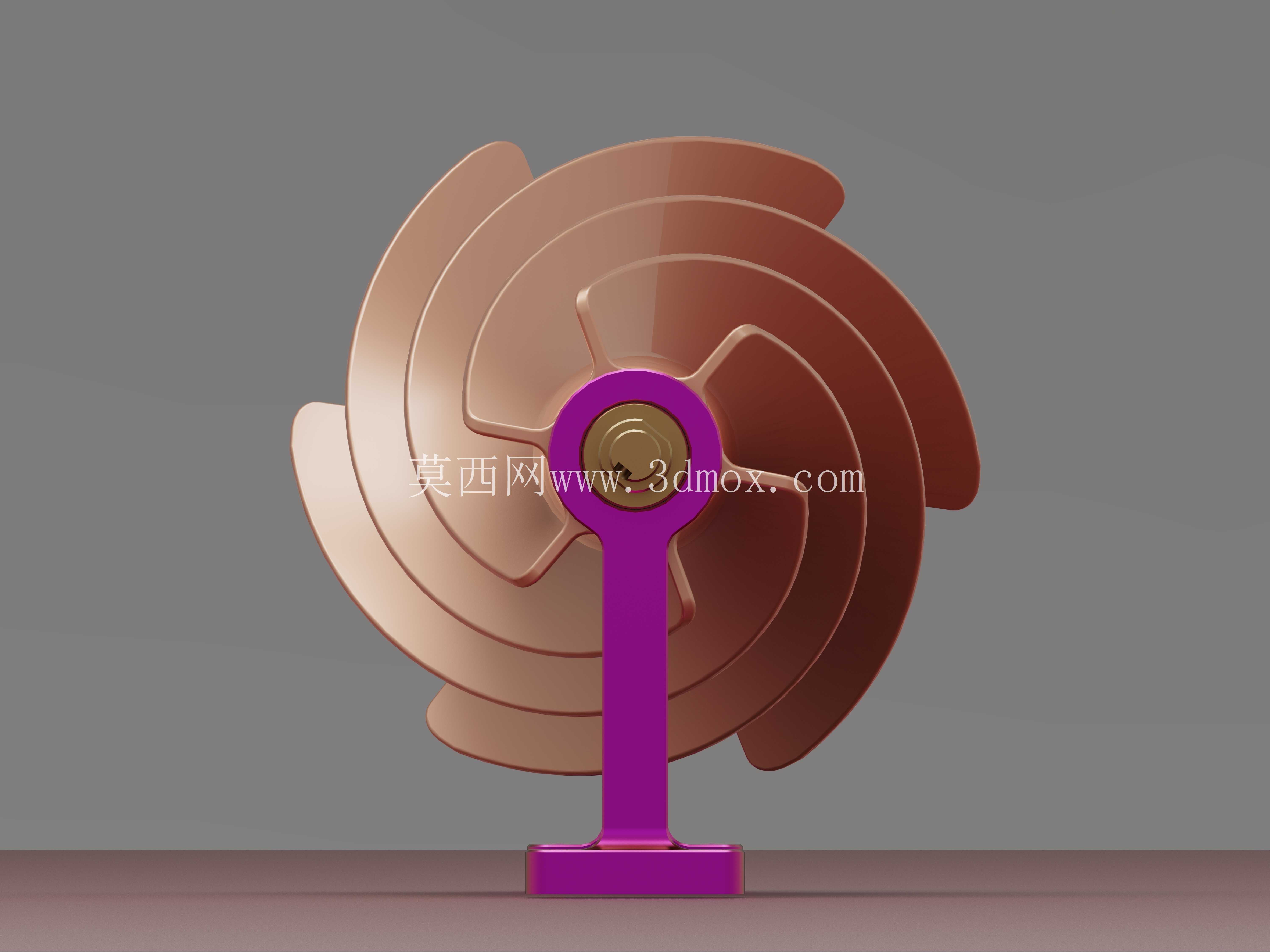

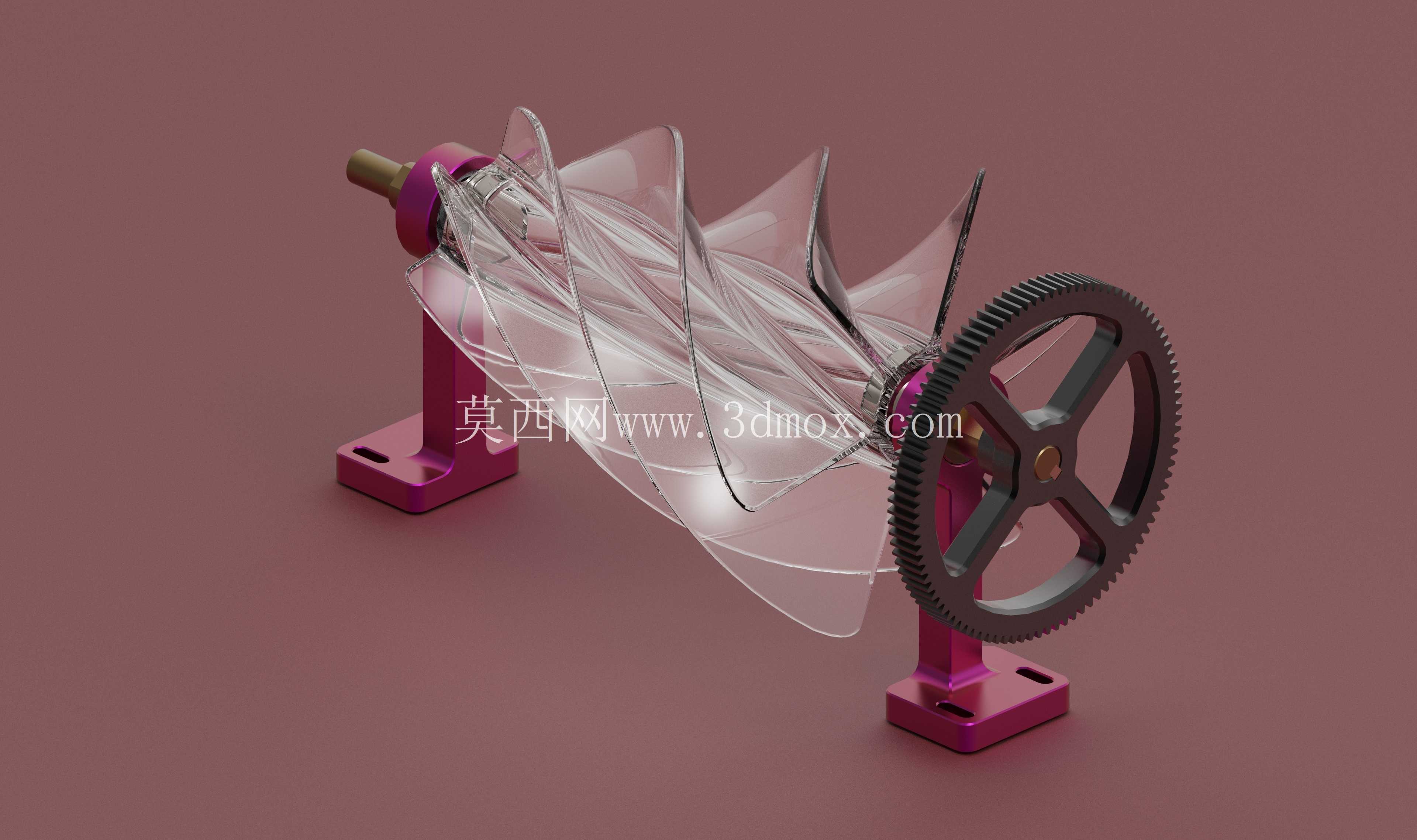

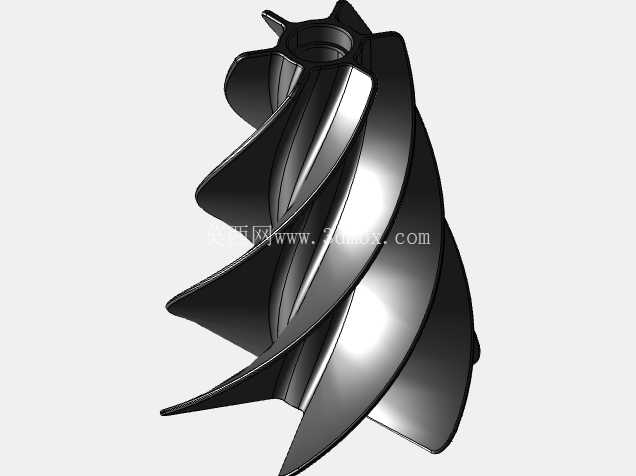

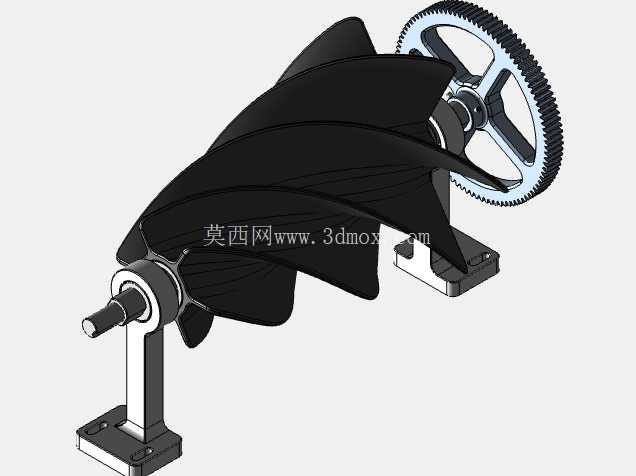

这套锥形涡轮组件在小型流体动力传输、低功率流体能量回收场景中有着明确的适配空间，常见于微型水力试验装置、小型流体驱动演示设备、低压管路动力取力单元的核心传动环节，区别于大型工业涡轮的厚重结构，它的整体尺寸控制偏向紧凑化设计，不需要预留大尺寸安装基坑，仅通过底部两个带安装孔的方形支撑座即可完成整机固定，安装时两个支撑座的同轴度公差需要控制在0.05mm以内，避免轴系转动时出现偏磨卡滞。从结构组成来看，整套组件包含6片等距分布的铜质锥形叶片、传动主轴、两个紫色阳极氧化处理的立式支撑座、末端啮合传动的圆柱直齿轮，叶片采用等变曲率螺旋设计，叶根与轮毂的过渡圆角做了平滑处理，既可以降低流体经过时的紊流损耗，也能避免应力集中导致的叶片根部断裂问题，叶片整体从轮毂端向外缘逐渐收窄，锥形轮廓可以让流体在流经叶道时逐步完成能量转换，相比平直叶片的同尺寸叶轮，它的流体捕获效率能提升12%左右。设计阶段优先考虑了装配的便捷性，主轴与支撑座的配合段采用间隙配合公差，支撑座内部预留了标准轴承的安装位，不需要额外加工轴承座即可直接装配标准深沟球轴承，降低后期维护的配件替换难度；末端的圆柱直齿轮采用标准模数设计，可直接与同模数的齿轮组啮合完成动力输出，不需要单独定制配对齿轮，适配常规的传动比匹配需求。实际应用中，这套组件可直接安装在通径匹配的流体管路内，当带压流体从叶轮轴向流入时，会推动叶片带动主轴转动，主轴末端的齿轮即可将扭矩输出给外接的负载端，比如微型发电机、小型转速检测装置、低功率传动执行机构；如果反向输入动力，它也可以作为小型轴流推进叶轮使用，适配小型水下推进装置、流体搅拌机构的动力输出端。安装边界方面，整套组件的轴向总长度控制在适配小尺寸安装舱的范围，支撑座的安装孔距符合常规小型设备的安装孔位标准，不需要对安装基面做额外的打孔改造，两个支撑座的高度保持一致，确保主轴处于水平安装状态，避免齿轮啮合时出现偏载；叶片的最大回转直径小于支撑座的横向跨距，转动时不会与支撑座、安装基面产生运动干涉，齿轮的安装位置与支撑座端面预留了足够的间隙，避免转动时与支撑座发生摩擦。结构细节上，叶片与轮毂采用一体化结构设计，不存在拼接缝隙，既可以降低流体流动时的阻力，也能避免长期在流体环境中使用出现拼接缝腐蚀的问题；主轴的动力输出端做了扁位设计，与外接传动件连接时可以传递更大的扭矩，不会出现轴与连接套打滑的问题；支撑座底部的安装孔做了沉头处理，安装时螺栓头可以完全沉入孔内，不会突出支撑座底面影响安装的平面度。在做三维结构校验时，这套组件的所有运动部件都做了干涉检查，叶片转动全行程内与周边固定件的最小间隙保持在安全范围，齿轮啮合的侧隙符合标准传动的公差要求，支撑座的受力点做了加厚处理，能够承受主轴转动时产生的径向载荷，不会出现长期使用后支撑座变形的问题。对于做小型流体设备开发、教学演示装置设计的结构工程师来说，这套组件的结构可以直接作为核心动力单元的参考，不需要从零开始做叶片的曲面建模，只需要根据实际的管路通径、功率需求调整叶片的曲率、齿轮的模数即可快速完成方案迭代，大幅缩短前期设计的周期。
