FRC赛事竞技机器人机械结构设计

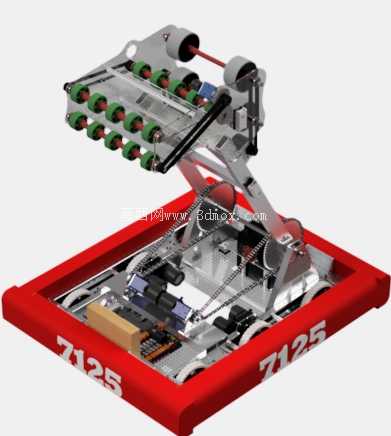

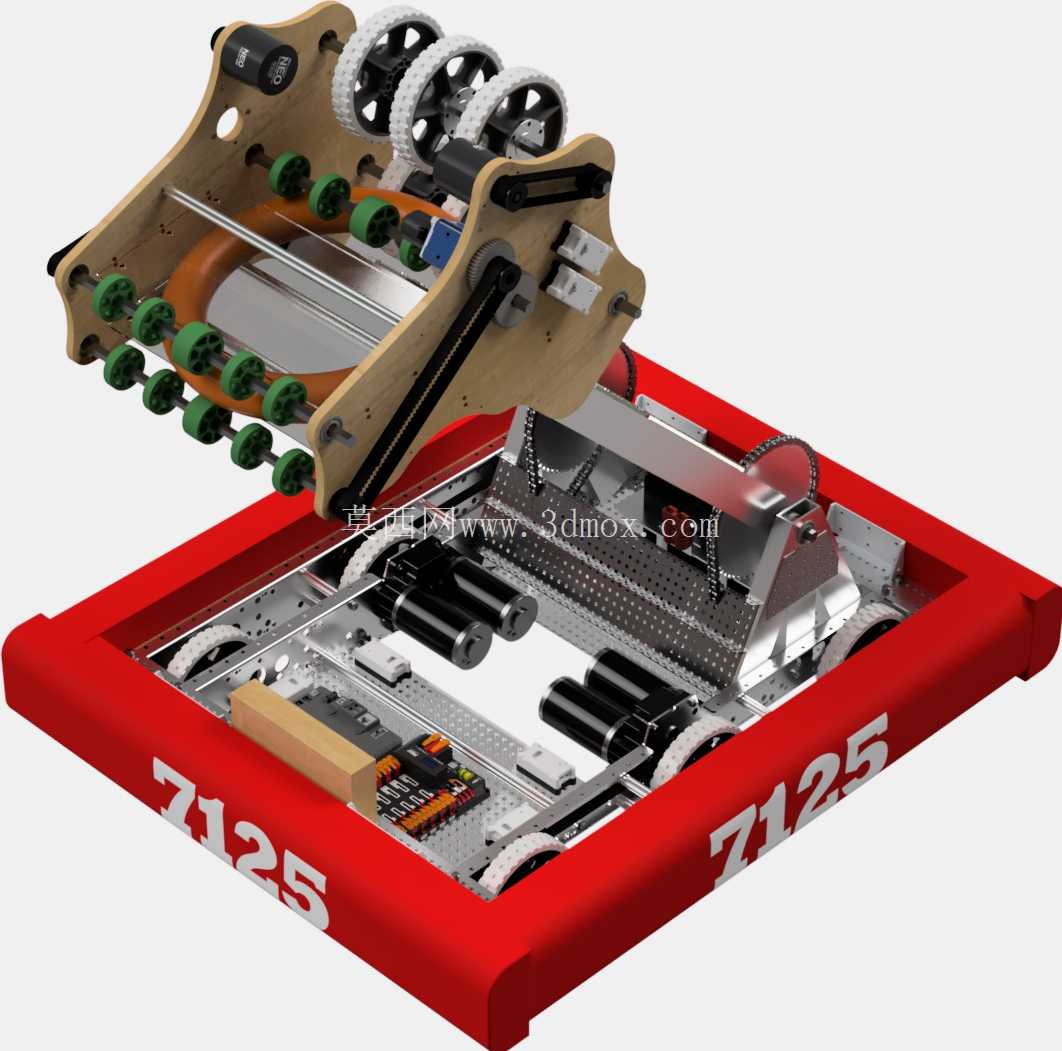

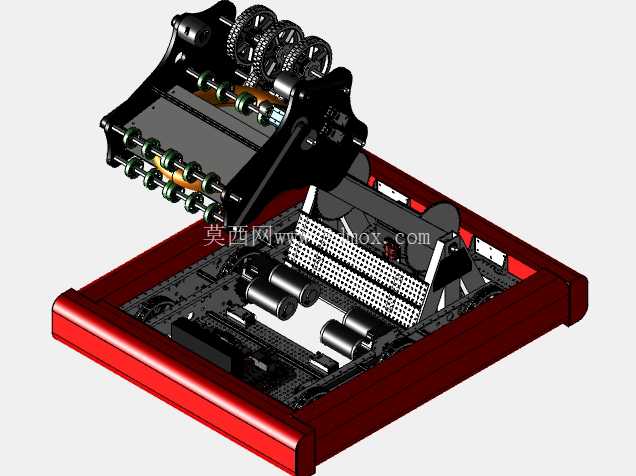

该竞技机器人面向青少年工程技术赛事场景开发，核心服务于场地对抗类赛事的任务执行需求，整体结构围绕赛事规则中规定的物料拾取、投射、场地机动、对抗防守等核心动作完成设计，所有机械部件的布局均严格匹配赛事场地的边界约束，确保在规定的场地尺寸范围内实现最大的动作覆盖范围。底盘部分采用框架式焊接结构，主体承载框架选用高强度铝合金型材拼接，兼顾整体刚性与整机重量控制，底部行走轮组采用差速驱动布局，轮系的安装位置经过反复调校，轮距与轴距的参数设置充分考虑赛事场地的坡道、障碍块通过需求，底盘边缘设置的防撞缓冲结构采用高韧性工程材质，能够承受对抗过程中的侧向冲击，避免核心传动部件在碰撞中出现位移或损坏。上部执行机构采用剪叉式升降架构作为承载主体，剪叉臂的铰接点位置经过运动学仿真优化，升降行程完全覆盖赛事规则中要求的物料投放高度区间，升降驱动采用链传动配合张紧机构，能够在负载状态下保持稳定的升降速度，不会出现卡顿或下坠问题。顶端的物料拾取机构采用多组滚轮式夹持结构，滚轮表面包覆高摩擦系数的弹性材质，能够稳定抓取不同规格的赛事专用物料，滚轮组的排布间距经过多轮实物测试调整，既可以保证物料抓取的稳定性，又不会因为夹持力过大造成物料表面损伤，拾取机构的俯仰角度调节范围覆盖从地面拾取到高位投放的全角度需求，配合升降机构可以实现不同高度位置的物料取放动作。整机的电气元件安装位全部预留了足够的走线空间，线束固定点均匀分布在框架结构上，避免运动过程中线束与运动部件发生干涉，电池与控制模块的安装位置设置在底盘重心区域，有效降低整机重心高度，提升快速机动过程中的运行稳定性，防止急转、急停过程中出现侧翻问题。传动系统的所有铰接位置都预留了润滑维护空间，轴承安装位采用标准件选型，方便赛事过程中的快速更换与维修，所有外露的传动部件都设置了防护挡板，避免场地杂物卷入传动机构造成卡滞。在结构设计过程中，所有部件的安装边界都经过严格校核，整机收拢状态下的外轮廓尺寸完全符合赛事的尺寸检录要求，展开状态下的作业范围能够覆盖场地内绝大多数任务点位，各运动部件的运动行程都设置了机械硬限位，避免超程运动造成的结构损坏。从实际应用角度来看，该结构设计充分考虑了赛事场景下的快速维修需求，所有易损部件都采用快拆式安装结构，不需要复杂工具就可以完成更换，各功能模块采用分区布局，拾取、升降、行走模块相互独立，单个模块出现故障时不会影响其他模块的基础功能，能够在赛事间隙的短时间内完成故障排查与部件替换。整体结构的受力路径经过反复优化，从拾取端的负载到升降机构的支撑，再到底盘框架的承载，每一处受力节点都做了加强处理，能够承受满负载状态下的快速启停与冲击载荷，不会出现结构变形或焊缝开裂的问题。
