轮式教育机器人圆形主控底盘结构

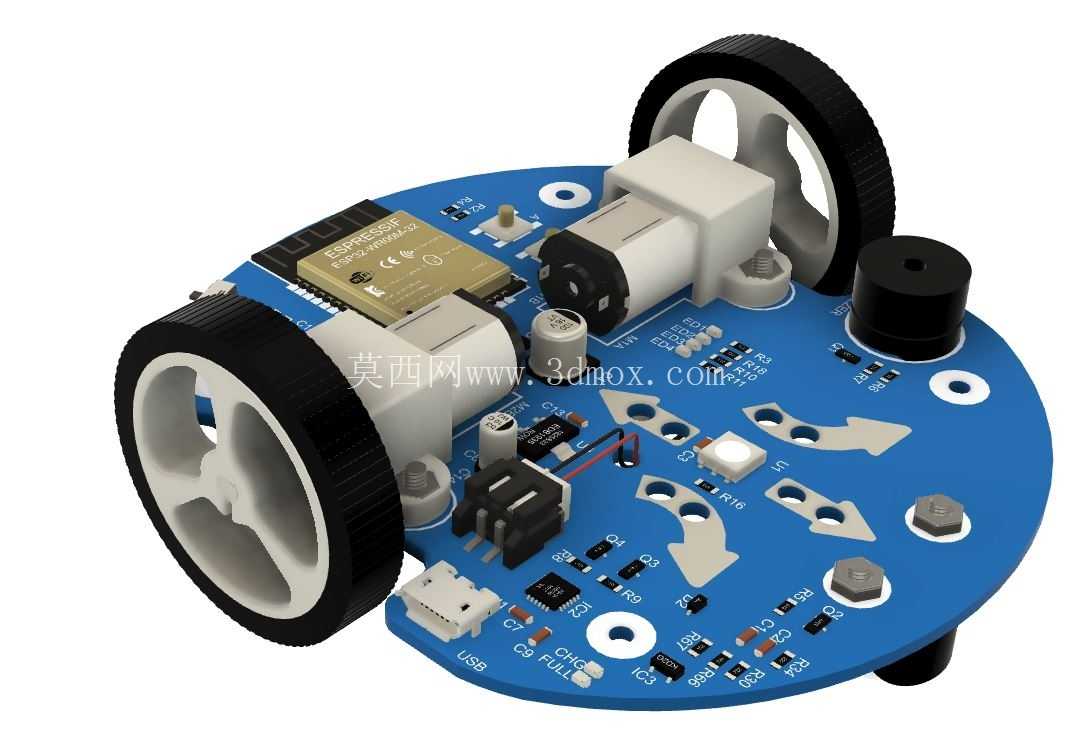

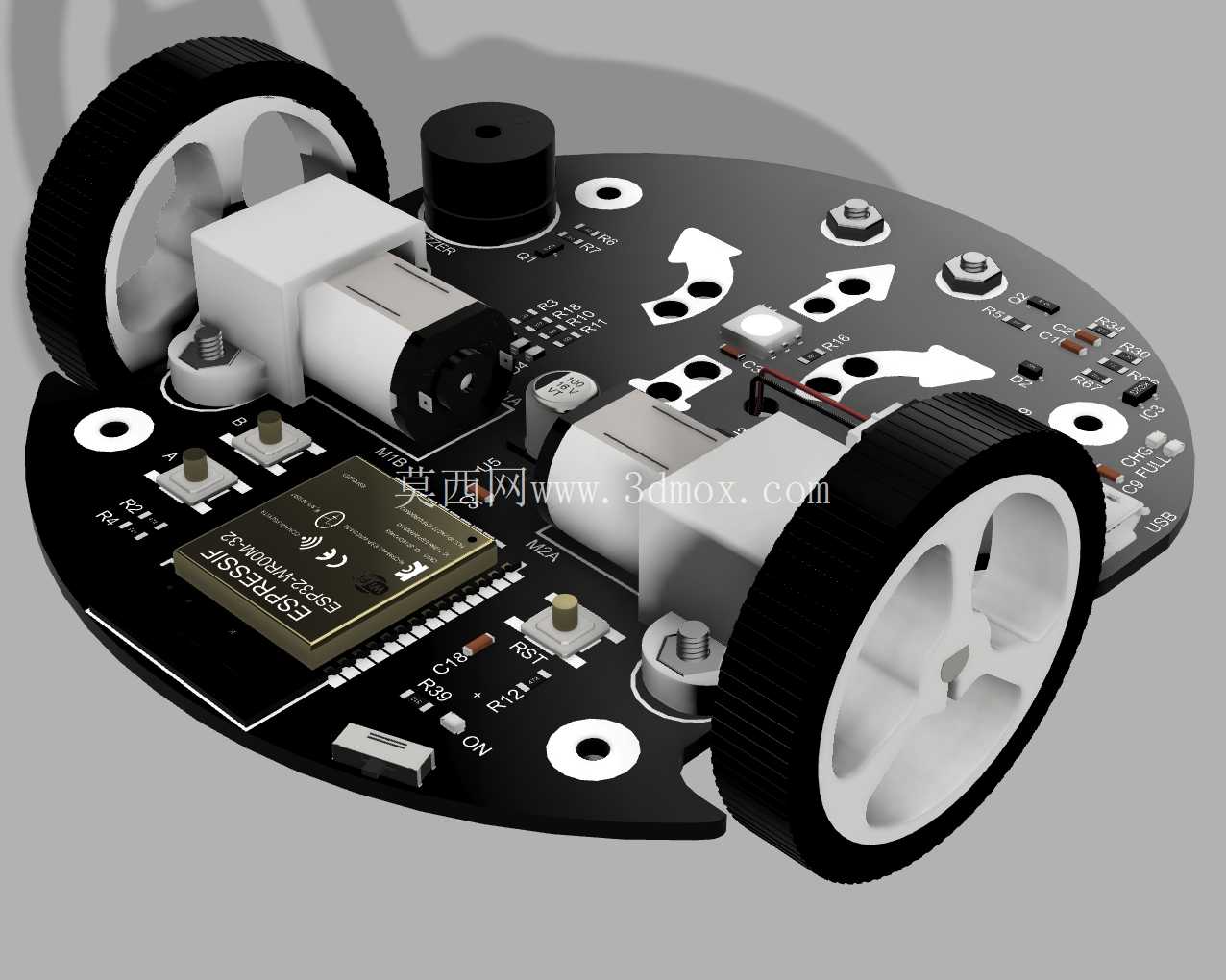

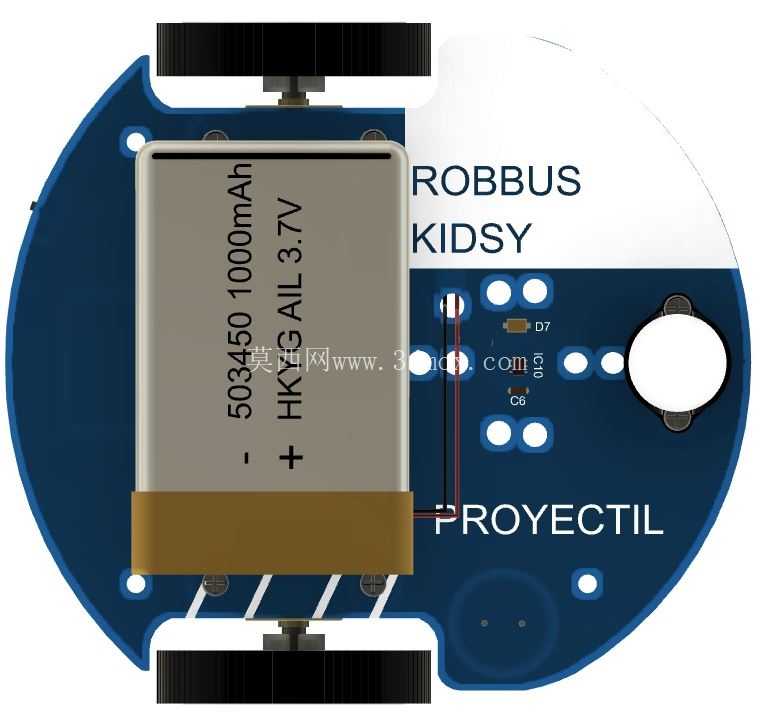

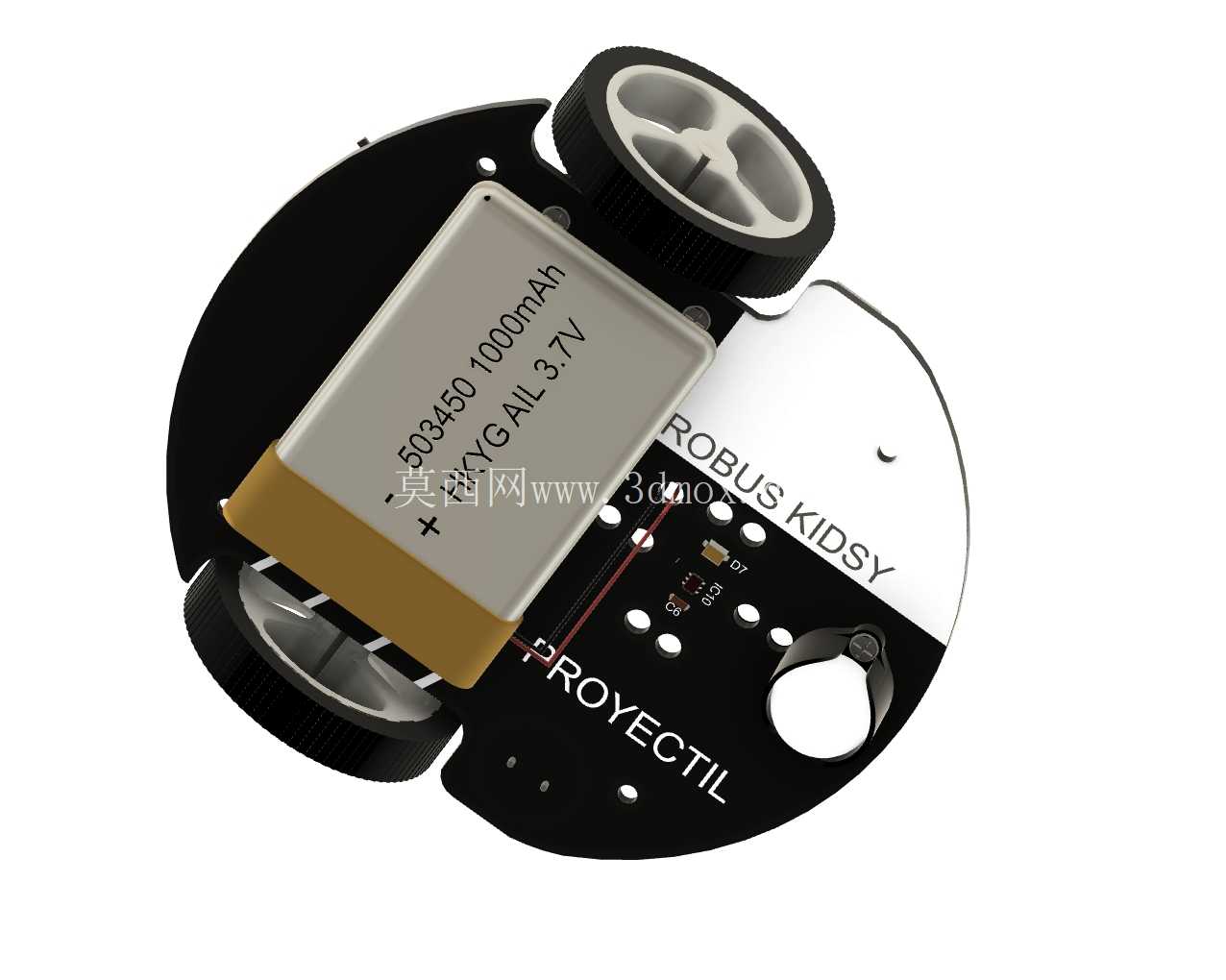

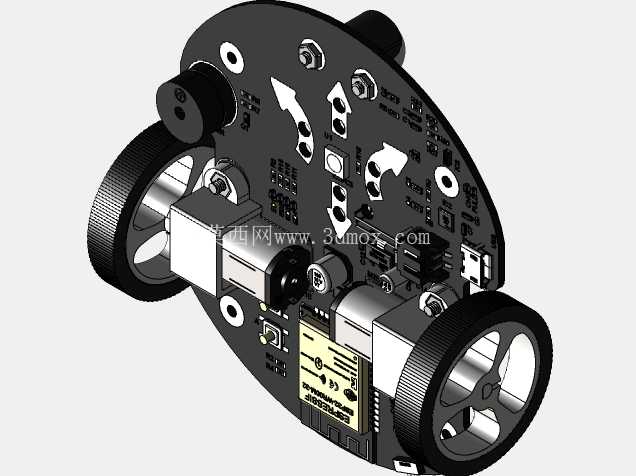

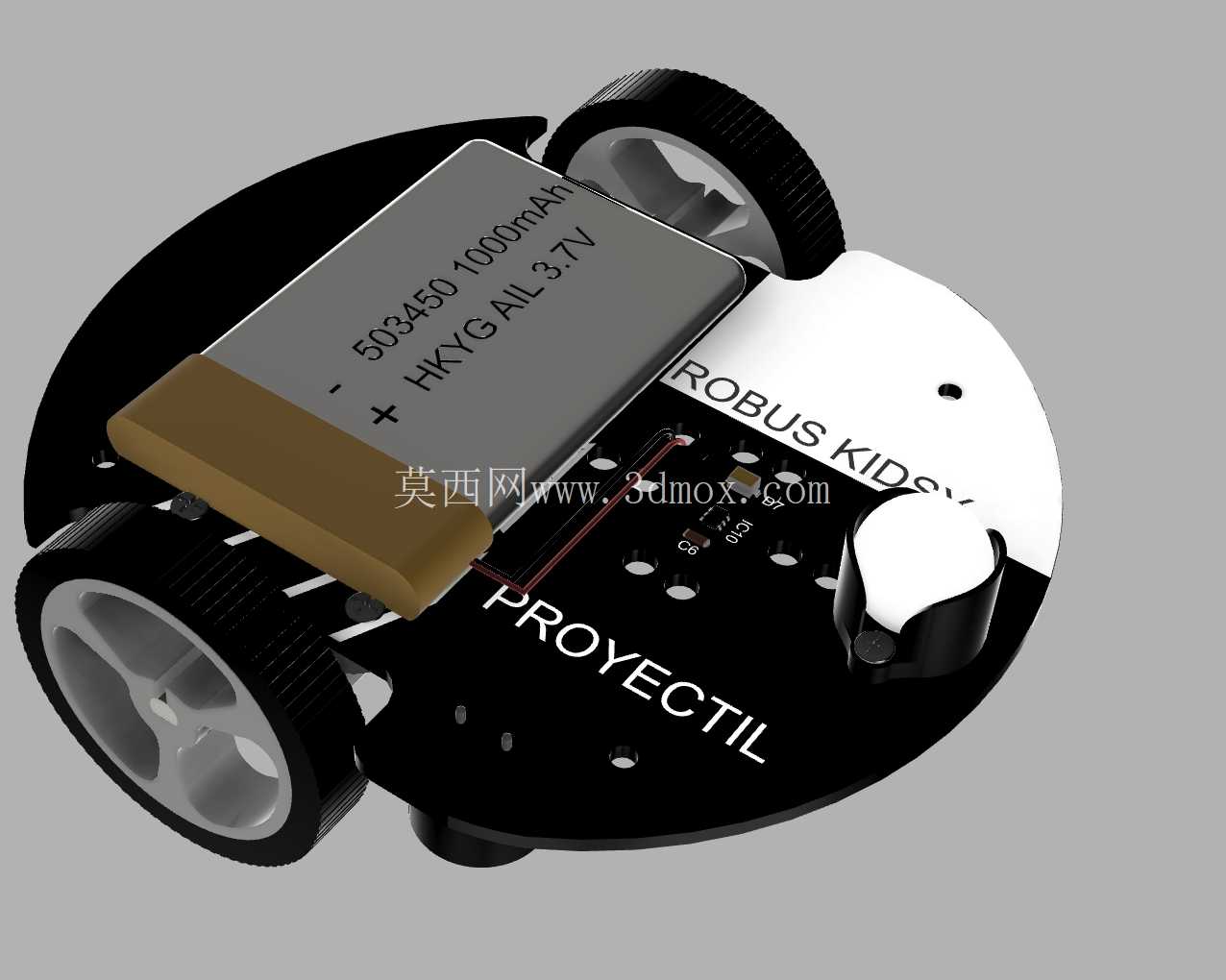

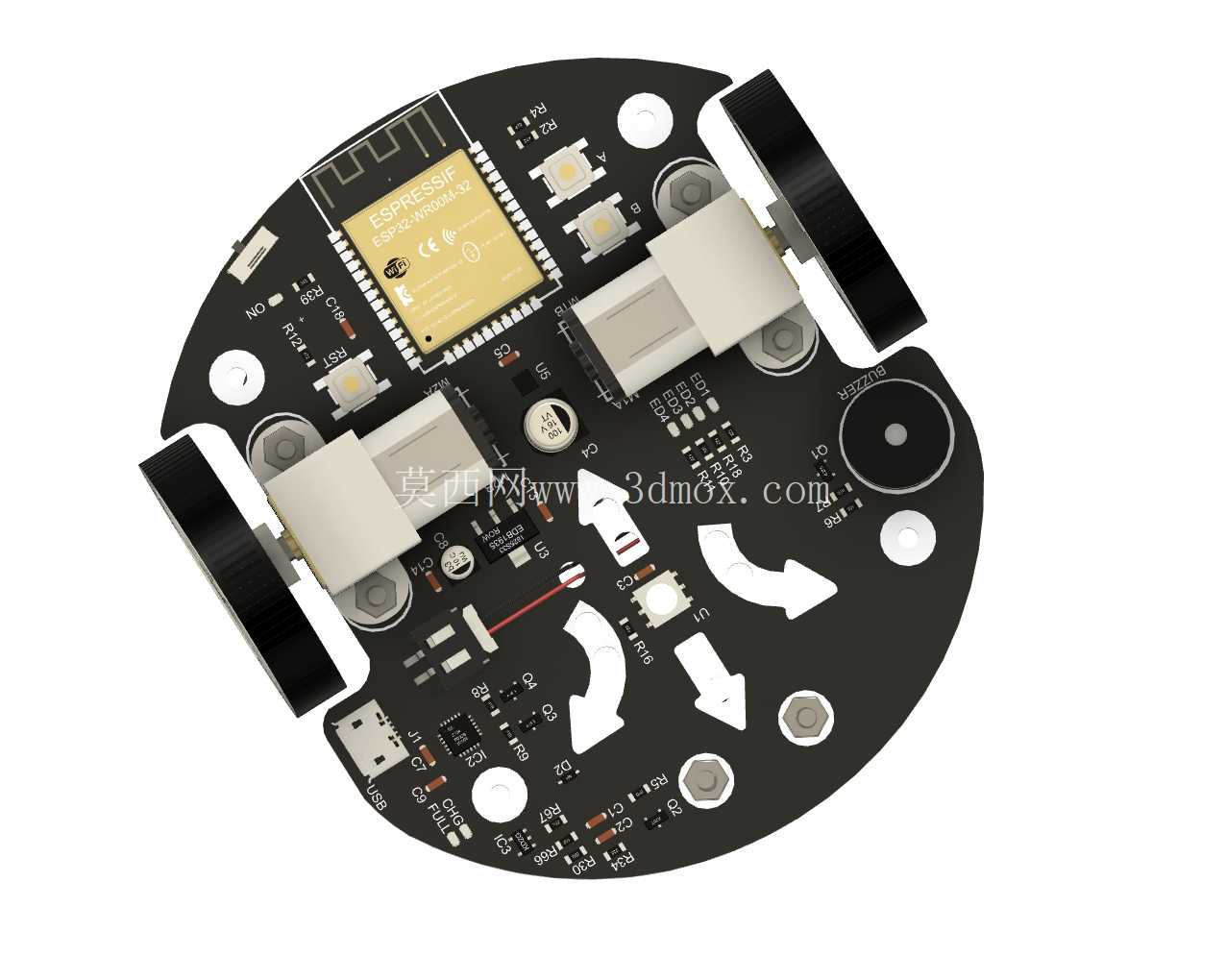

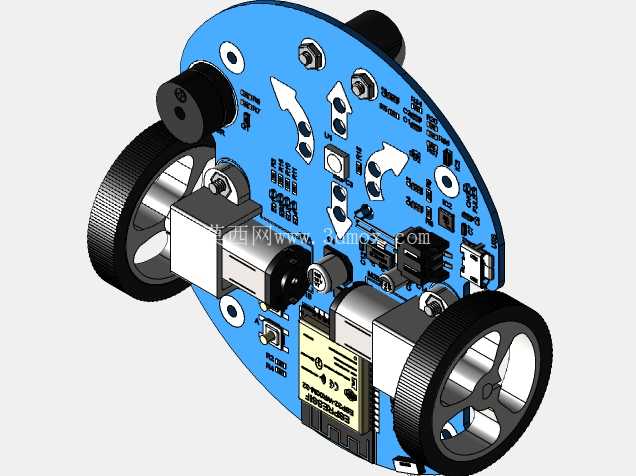

这款轮式教育机器人底盘采用圆形PCB作为承载主体，整体结构紧凑，专为青少年编程入门、机器人基础教学场景设计，可直接应用于中小学科创课堂、校外创客培训机构的实操教学环节，也能作为高校机器人工程专业低年级学生的入门实训载体，帮助学习者快速理解移动机器人的运动逻辑、硬件接线与基础控制原理。底盘采用双轮差速驱动布局，左右两侧对称布置直流减速电机，驱动轮采用橡胶防滑胎面搭配白色塑料轮毂，抓地力足以应对桌面、平整地面等常规教学场景的使用需求，底盘尾部预留万向轮安装位，可搭配小型万向滚珠实现全向移动支撑，避免行进过程中出现底盘卡滞、翘头问题。作为承载核心的圆形PCB板集成了电源管理电路、电机驱动电路、主控模块安装位与外设扩展接口，板上丝印清晰标注了各个接口的定义与接线方向，板载的按键、LED指示灯、蜂鸣器可直接实现基础的人机交互功能，无需额外外接模块就能完成简单的避障、循迹实验演示。设计过程中充分考虑教学场景的拆装便利性，所有电子元件与机械结构均采用外露式布局，电机通过螺丝直接固定在PCB板预留的安装孔位上，电池盒可直接固定在PCB板背面的空置区域，接线端子全部采用插拔式设计，学习者无需焊接就能完成整机的组装调试，大幅降低入门门槛。PCB板边缘做了圆角处理，避免拆装过程中划伤手部，板上预留的多组M3安装孔位可兼容各类常见的传感器模块，包括红外循迹模块、超声波避障模块、灰度传感器等，使用者可根据不同的实验需求灵活扩展硬件配置。从安装边界来看，整机直径控制在100mm左右，驱动轮直径为42mm，电机轴线距离底盘中心的距离为35mm，整体高度不超过30mm，可直接放置在标准课桌的实验区域内使用，不会占用过多操作空间。底盘上的主控模块采用插针式安装，可兼容多款主流的开源控制板，使用者可根据自身的编程基础选择对应的控制方案，从图形化编程到代码编程均可适配。板载的电源接口支持常规的锂电池供电，供电回路中集成了防反接保护电路，避免初学者接线错误导致的元件烧毁问题。在结构强度设计上，PCB板采用1.6mm厚度的FR-4板材，电机安装位置额外增加了焊盘加固，能够承受日常教学过程中反复拆装、轻微磕碰的使用强度，驱动轮与电机轴之间采用D型轴配合，搭配顶丝固定，长时间运行也不会出现轮轴打滑的问题。这款底盘的设计没有采用复杂的外壳包裹结构，所有电路与机械结构全部外露，能够让学习者直观观察到机器人的每一个组成部分，理解各个部件的功能与连接关系，相比封闭式的教育机器人产品更适合教学场景使用。在实际教学应用中，学习者可基于该底盘完成循迹小车、避障小车、遥控小车等多个经典实验项目，也可通过扩展接口加装机械爪、云台等附件，完成更复杂的功能拓展，循序渐进地掌握机器人结构设计、硬件接线、程序编写的相关技能。底盘上的元件布局经过优化，电机驱动模块布置在靠近电机的位置，可缩短动力线的走线长度，减少大电流走线对主控模块信号的干扰，传感器接口统一布置在底盘前进方向的边缘位置，方便外接传感器的安装与朝向调整，蜂鸣器与指示灯布置在底盘靠前的位置，运行状态反馈更加直观。
