90度直角连接夹紧工装夹具结构

在金属构件拼接、框架组焊、型材装配的现场作业场景里，两个垂直构件的对接定位一直是影响装配精度的关键环节，传统作业中常采用人工扶持配合点焊临时固定的方式，不仅需要额外配合作业人员，扶持过程中构件受外力扰动极易出现角度偏移，后续校正需要反复打磨调整，大幅拖慢装配效率，这款直角夹紧工装正是针对这类垂直对接场景的定位需求开发的专用夹持结构。

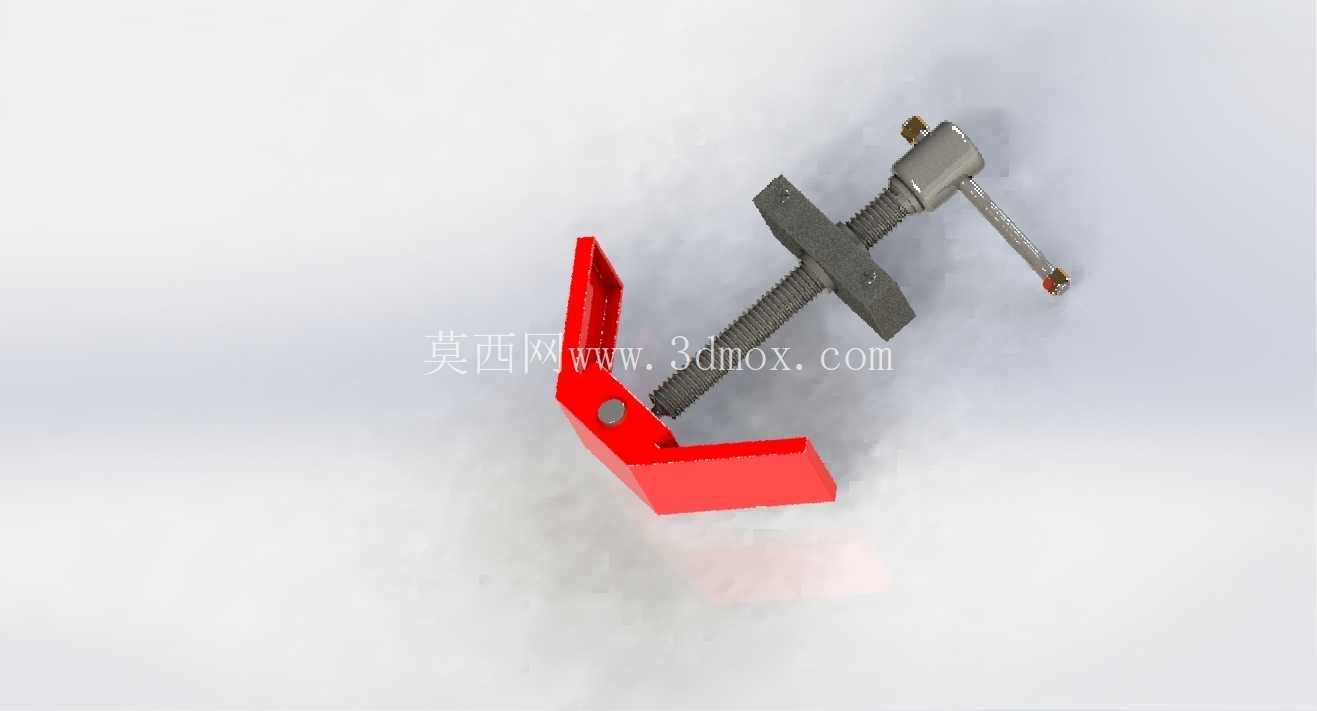

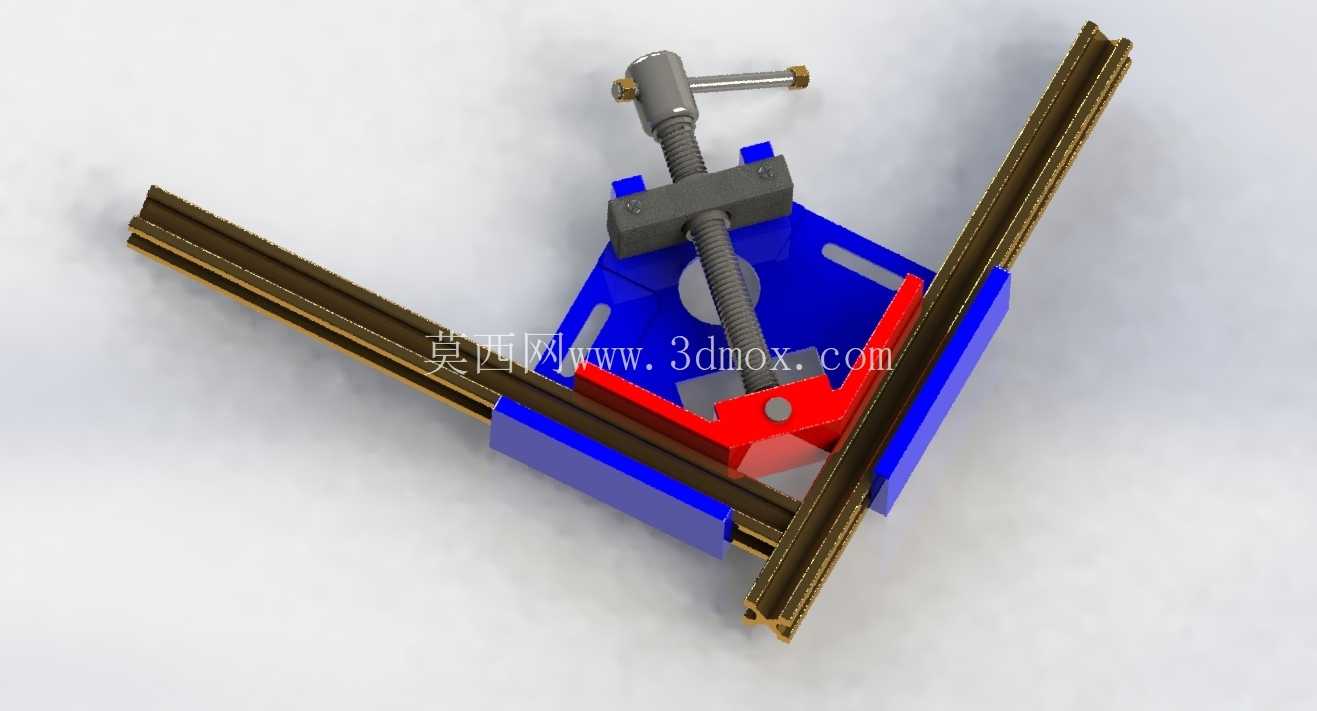

从功能实现逻辑来看，该结构核心通过螺杆传动提供稳定的夹持推力，螺杆端部设置的压头直接作用于待夹持工件表面，配合L型的基准定位面，能够将两个呈90度布置的构件牢牢压紧在定位基准上，完全消除对接位置的间隙与角度偏差，作业过程中无需人工持续扶持，单人即可完成定位、夹紧、后续焊接或紧固的全流程操作，在小型框架焊接、铝型材机架装配、钣金箱体组对、五金件直角拼接等场景下，能够有效降低对位偏差带来的返工率。

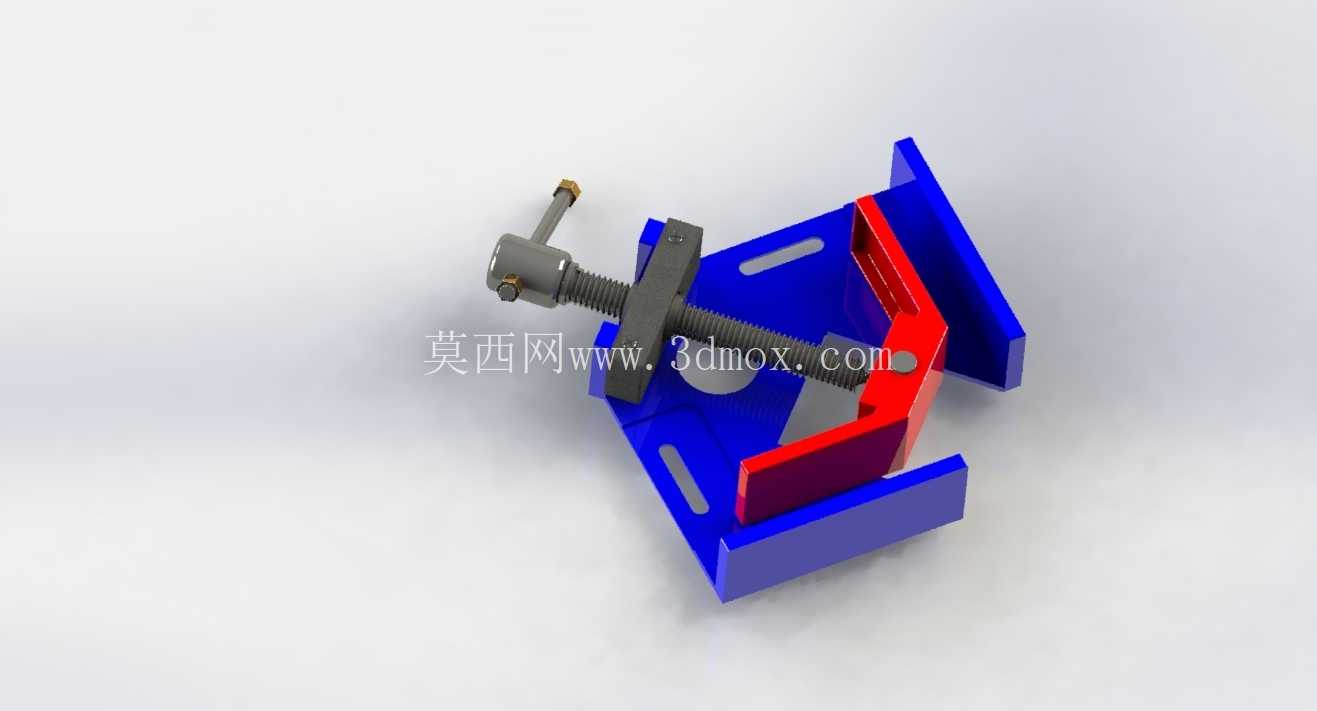

结构设计层面，整体采用L型的基座作为核心承载基准，基座的两个垂直立面经过平面度处理，作为90度定位的基准面，保证两个被夹持构件贴合后角度误差控制在工装精度允许范围内；基座上开设的长条形安装槽，既可以通过螺栓将整个夹具固定在工作台面上使用，也能够根据不同尺寸工件的夹持需求，调整压块组件的安装位置，适配一定范围内不同规格的工件夹持。传动部分采用梯形螺纹螺杆，具备良好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，螺杆尾端设置的操作手柄无需额外工具，手动旋转即可完成夹紧与松脱动作，压头与螺杆端部采用活动连接结构，夹紧过程中压头可以自适应贴合工件表面，避免局部压应力过大造成工件表面压痕，同时保证夹持力均匀分布。夹持接触位置设置的可拆卸垫块，一方面可以根据被夹持工件的材质更换不同硬度的垫块，比如夹持铝件、不锈钢饰面工件时更换尼龙垫块避免表面划伤，另一方面垫块磨损后可以单独更换，无需更换整个基座或螺杆组件，降低长期使用的维护成本。

安装与适配边界上，该夹具的基座底面为平面结构，既可以直接放置在装配平台上作为便携式夹具临时使用，也可以通过基座上的槽孔配合T型螺栓固定在标准焊接工作台、型材工作台上作为固定工装使用；夹持行程覆盖常规小型构件的对接需求，对于厚度在适配范围内的方管、角铁、钣金件、型材都能实现稳定夹持，当需要夹持尺寸超出单台夹具行程的大型构件时，也可以多台夹具配合布置，在构件的不同对接点位同时夹紧，保证长构件对接时的直线度与角度精度。

实际使用过程中，这类直角夹相比通用的平口虎钳，不需要额外调整钳口角度，本身自带90度定位基准，对位速度更快；相比磁力焊接定位器，不受工件材质限制，无论是铁质工件还是不锈钢、铝合金、甚至非金属的硬质构件，都能提供可靠的夹紧力，不会因为焊接过程中的高温消磁导致夹持失效。在钣金加工车间的箱体组焊工序里，这类夹具可以快速将四块侧板定位成直角框架，定位后直接进行点焊固定，全程不需要额外人员辅助；在非标设备装配现场，进行铝型材机架搭建时，能够快速固定垂直交汇的型材，方便安装人员紧固角码与螺栓，避免型材对接时出现错位；在五金加工的小件粘接、铆接工序中，也可以用它来保持两个工件的垂直姿态，等待粘接固化或者铆接完成，全程不会出现角度偏移。

设计过程中充分考虑了现场作业的操作便利性，螺杆的操作手柄布置在夹具的侧方，夹紧作业时操作空间充足，不会被工件或者工作台边缘干涉；整体结构没有复杂的传动部件，日常维护仅需要定期在螺杆螺纹处涂抹润滑脂，保证螺杆转动顺畅即可，即使在多粉尘的焊接、打磨车间环境下使用，也不容易出现卡滞故障；基座采用高强度结构钢制作，经过表面处理后具备不错的防锈与耐磨性能，能够承受焊接飞溅、轻微磕碰的现场作业环境，长期使用不会出现基准面变形导致的角度精度下降问题。
