FRC赛事竞技机器人整机结构设计方案

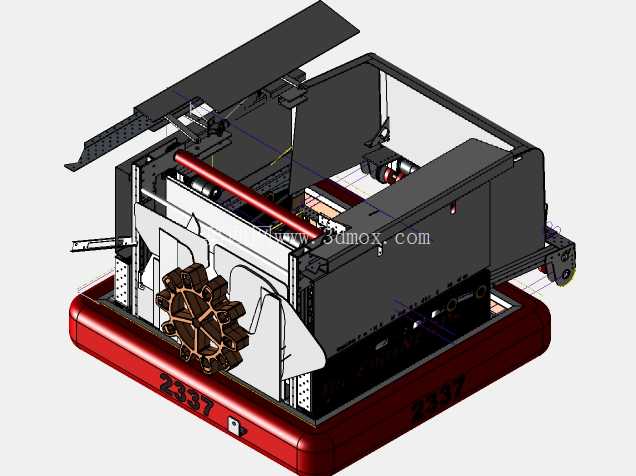

这套竞技类机器人的结构设计，核心围绕高强度对抗场景下的可靠性与动作响应速度展开，整体采用分层式框架布局，底部承载基座选用高强度合金型材拼接成型，基座边缘做了圆弧包边与防撞缓冲结构设计，避免对抗过程中硬碰撞对内部传动部件造成冲击损伤。底部行走轮组采用差速驱动布局，左右两侧独立配置动力输出单元，轮系外侧加装防护挡板，防止赛场散落的碎屑卡入轮组间隙造成行走卡滞，基座表面预留了多组标准化安装孔位，可根据不同赛季的任务需求快速更换功能执行组件。中部框架区域集成了核心传动与动力存储单元，横向布置的主轴传动结构负责将动力输出至前端的拾取执行机构，传动路径上的支撑座均做了加强筋加厚处理，对抗场景下的瞬时冲击载荷不会导致支撑座变形偏移。前端的拾取机构采用多辐条轮式结构，辐条表面包覆高摩擦系数的柔性材质，可稳定拾取赛场内的标准道具，拾取机构的摆臂转轴处配置了阻尼限位结构，避免摆臂过度转动撞击主框架造成结构损坏。上部的抬升机构采用平行四边形连杆结构，可将拾取到的道具抬升至指定投放高度，连杆的铰接点均选用自润滑轴承，长时间高频动作下也不会出现卡滞或磨损间隙过大的问题，抬升臂的驱动单元布置在框架内侧，外侧加装防护盖板，避免对抗过程中异物撞击驱动部件造成功能失效。电气控制单元集中布置在框架上部的封闭舱体内，舱体盖板采用快拆式结构，日常调试检修时无需完全拆解上部框架即可完成线路排查与元件更换，舱体内部预留了足够的布线空间，动力线路与信号线路分层布置，避免强电信号对控制信号造成干扰。整机的安装边界充分考虑了赛事规则的尺寸限制，所有外伸部件在初始状态下均不超出规则限定的外轮廓尺寸，动作过程中的最大伸展范围也经过反复校核，不会出现超出赛场边界或干涉其他部件动作的情况。框架上的所有连接点位均采用防松紧固件，高频振动与碰撞场景下不会出现连接件松动脱落的问题，外露的传动部件均加装了防护挡板，既避免运行过程中卷入杂物，也能防止操作人员调试时误触运动部件造成安全隐患。从结构设计的角度来看，这套方案平衡了整机重量与结构强度的关系，承载部位做加厚处理，非承载部位做镂空减重，在保证结构刚性满足对抗需求的前提下，尽可能降低整机自重来提升行走与动作的响应速度，各功能模块均采用模块化设计思路，单个模块出现故障时可快速整体更换，减少赛事现场的维修调试时间，传动路径的设计尽可能缩短动力传递距离，减少传动过程中的动力损耗，提升动力输出效率，各运动部件的行程限位均做了双重冗余设计，既有软件层面的行程限位，也有机械结构层面的硬限位，避免程序异常时机构过度动作造成结构损坏。
