多关节工业搬运作业机械臂结构设计

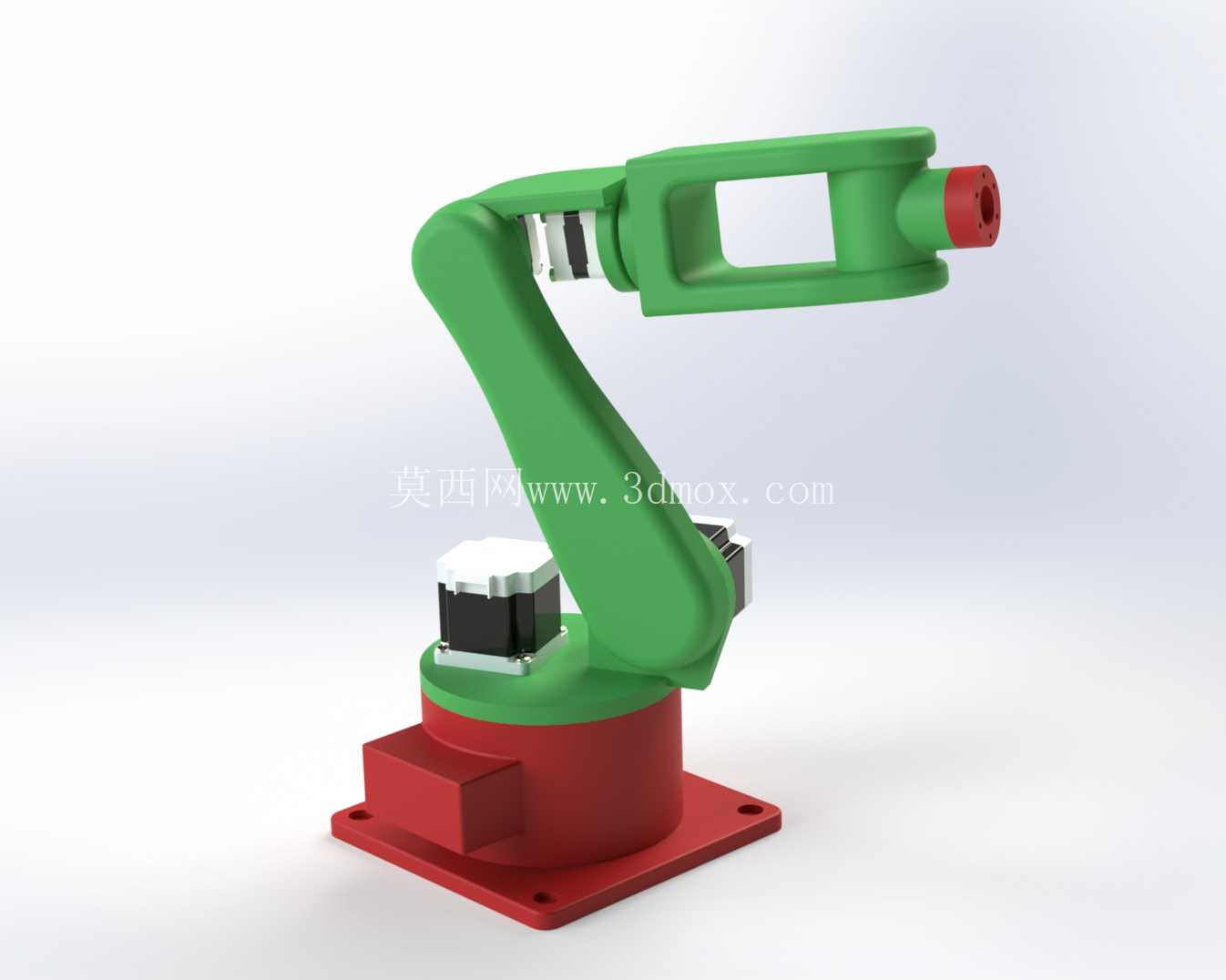

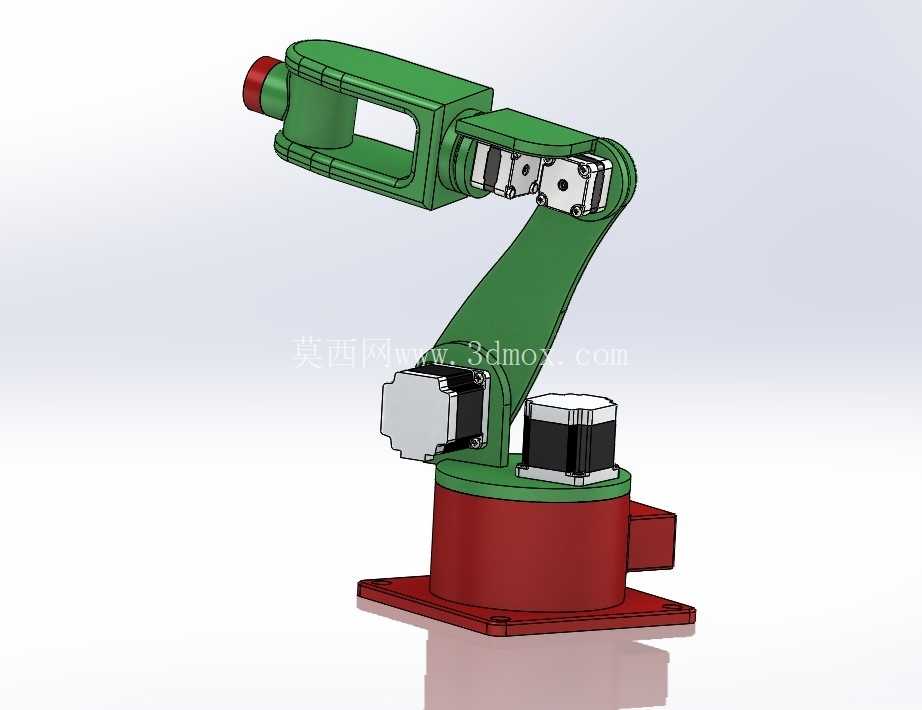

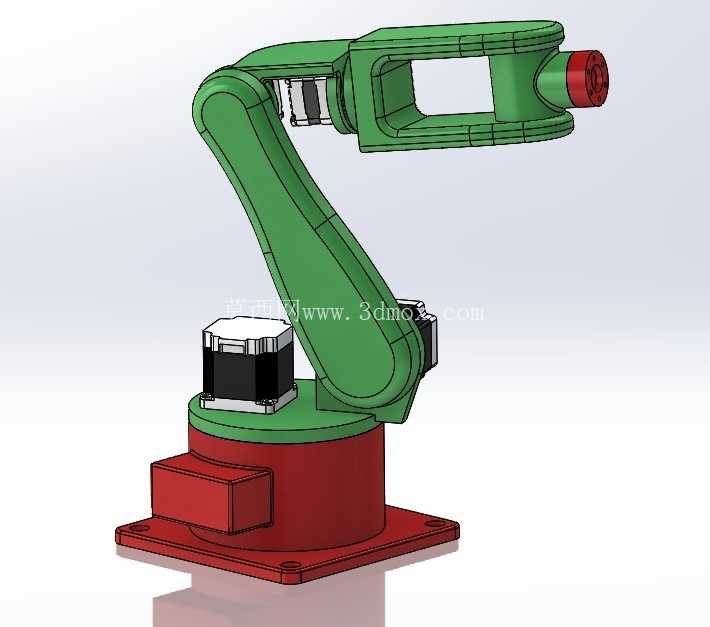

这款六轴串联式机械臂的结构设计，核心面向3C电子小件分拣、轻型零部件上下料、实验室试剂转运这类负载在5kg以内的轻载作业场景，在桌面级自动化工作站、小型流水线侧挂安装工位中适配性极强。从安装边界来看，底部采用方形法兰安装座，四个安装孔位呈对称分布，安装面预留了足够的走线空间，基座内部集成了一轴回转驱动的安装腔体，可适配标准40/60系列伺服电机的安装尺寸，一轴回转范围可覆盖±170°，能够满足工位周边大范围的作业覆盖需求，安装时仅需保证基座固定面平面度公差在0.1mm以内，即可避免运转过程中出现的基座抖动问题。大臂与基座的连接关节采用交叉滚子轴承作为回转支撑，能够同时承受径向、轴向载荷与倾覆力矩，大臂的摆动范围设计为-90°到+120°，在抬升到最高位置时不会与周边的安全护栏产生干涉，大臂内部采用中空走线结构，所有动力线缆与信号线缆都从臂体内部穿过，既避免了运转过程中线缆与周边设备的剐蹭，也能减少线缆外露带来的积尘、老化问题。小臂与大臂的连接关节同样集成了伺服驱动与谐波减速单元，小臂的摆动范围覆盖-110°到+150°，配合末端腕部的三个回转关节，可实现作业空间内任意姿态的到达，末端法兰采用标准ISO 9409-1-40-4-M6安装接口，可快速适配夹爪、真空吸盘、小型焊枪、点胶头等不同类型的末端执行器，无需额外制作过渡法兰盘，大幅缩短工位换型的调整周期。从设计思路上，这款臂体采用了轻量化的结构优化，大臂与小臂的非受力区域做了镂空减重处理，在保证臂体整体刚性满足额定负载下形变不超过0.05mm的前提下，尽可能降低了臂体自身重量，从而减少了伺服电机的驱动负载，提升了运转过程中的动态响应速度，臂体外部的包覆结构采用圆弧过渡设计，没有尖锐的凸起棱角，能够避免作业过程中对操作人员造成磕碰伤害，同时也减少了臂体运转时的风阻与积尘死角。腕部的三个关节采用紧凑化设计，将三个驱动单元的布局做了偏心优化，在保证腕部回转范围满足±360°、摆动±120°的前提下，尽可能缩小了腕部的整体外径，使得末端能够伸入到狭窄的工装夹具内部完成取放作业，适配更多紧凑空间内的操作需求。在实际应用中，这款机械臂可搭配视觉检测系统完成散乱工件的无序抓取，也可配合传送带完成动态跟踪拾取，重复定位精度可控制在±0.02mm以内，能够满足精密装配、涂胶、检测等对定位精度有较高要求的工序需求。臂体的管线包采用内置式设计，所有线缆的弯曲半径都控制在线缆允许的最小弯曲半径以上，在关节回转的极限位置也不会出现线缆拉扯、弯折过度的问题，有效提升了线缆的使用寿命，减少日常维护的频次。基座侧面预留了电气接口的安装位，可快速对接电源、IO信号、工业以太网通讯线路，整体安装调试过程中不需要对臂体结构做额外的打孔、改装，仅需按照安装孔位固定基座，完成电气接线后即可进行点位示教。从受力结构来看，大臂与小臂的连接位置做了加强筋结构设计，在承受额定末端负载全速运转的工况下，臂体的应力集中区域安全系数可达到3.5以上，能够满足长期连续运转的结构强度需求，不会出现臂体变形、焊缝开裂等问题。关节处的密封结构采用迷宫式密封设计，能够阻挡车间内的粉尘、切削液飞溅进入关节内部，保护减速单元与驱动电机，适配机加工车间、装配车间等不同的生产环境，不需要额外加装防尘外罩即可稳定运行。
