桌面级FDM熔融沉积成型3D打印机结构

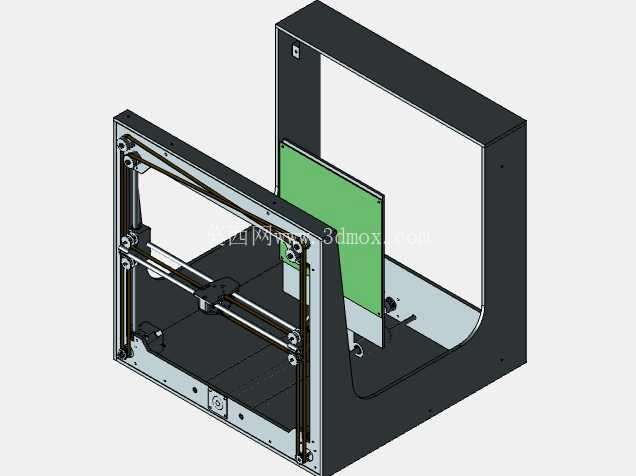

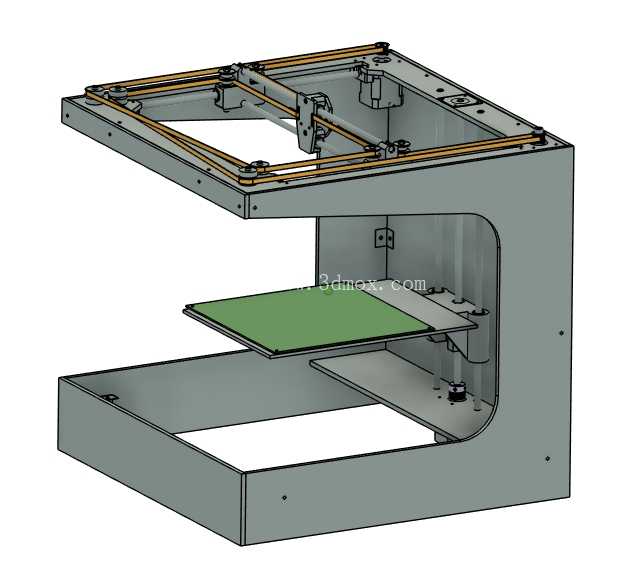

这款桌面级增材制造设备的结构设计，核心围绕小批量定制件加工、教学实训、创客原型打样这类场景落地，没有追求工业级设备的大成型幅面与高冗余刚性，而是在桌面摆放的尺寸边界内做了结构平衡。从整体机架布局来看，采用C型悬臂式开式结构，区别于传统封闭箱式机型的框架设计，前侧完全开放无遮挡，操作人员取放成型件、调整平台水平度、更换耗材时不需要拆卸侧围防护，操作可达性更好，同时机架主体采用一体化钣金折弯成型，减少了拼接式框架的装配累积误差，机架底部预留了电控板、电源模块的安装腔，所有走线沿机架内侧的走线槽排布，避免运动过程中拖链剐蹭打印件或者传动部件。

运动机构部分采用经典的XY轴十字滑台布局，X轴导轨直接固定在Y轴的两个平行滑座上，传动采用同步带轮配合直线光轴的组合，相比丝杆传动在桌面级设备的常用打印速度下，同步带的反向间隙更小，运动噪音更低，维护时只需要定期调整张紧轮压力即可，不需要频繁加注润滑脂。成型平台固定在Z轴升降滑台上，平台采用铝基板加表面磨砂涂层的设计，打印时平台加热后耗材附着力更强，打印完成冷却后可以直接取下工件，不需要额外涂抹固体胶或者粘贴美纹纸，平台的调平结构采用四个角点的手拧螺丝调节，配合限位开关的触发位置校准，新手操作人员也能在短时间内完成平台水平度调整，不需要复杂的工装辅助。

从安装边界来看，设备整体宽度控制在普通办公桌的可用深度范围内，后侧预留了电源接口、USB数据接口的安装位，摆放时不需要额外预留后侧的操作空间，只需要在左右两侧预留少量散热间隙即可，设备自重控制在单人可搬运的范围内，底部四个可调橡胶脚杯，可以适应不同平整度的桌面，避免打印过程中设备共振导致的层纹错位问题。设计时特意将Z轴传动的丝杆布置在机架后侧的封闭腔体内，减少打印过程中飘落的耗材碎屑附着在丝杆螺纹上，降低传动卡滞的概率，XY轴的同步带外侧预留了可拆卸的防尘挡片，长期使用时只需要拆下挡片清理碎屑即可，不需要拆解整个滑台机构。

在功能适配性上，这款结构可以兼容1.75mm直径的常规PLA、ABS、PETG等主流3D打印耗材，挤出机构的安装位预留了近程挤出和远程挤出两种安装接口，用户可以根据自己的打印需求更换挤出方案，打印柔性耗材时切换近程挤出可以减少送料阻力，打印常规硬质耗材时用远程挤出可以减轻X轴滑台的负载，提升运动响应速度。机架顶部预留了耗材架的安装孔位，可以直接挂载1kg规格的标准耗材卷，不需要额外放置独立的耗材支架，减少桌面占用空间。设备的散热风道设计采用侧进风、下出风的流向，电控板的散热风扇进风口布置在机架左侧下方，避免从上侧进风时飘落的耗材碎屑被吸入风扇，延长风扇和电控元件的使用寿命，打印头的散热风道直接对准喉管位置，保证耗材在喉管内保持固态，避免提前熔化导致的堵头问题。

从结构刚性的匹配角度，设计时没有过度加厚钣金件厚度，而是通过折弯翻边、局部加强筋的结构提升机架的抗形变能力，在打印头高速运动的过程中，机架的形变量控制在0.1mm以内，完全满足桌面级打印的精度要求，不会因为机架震颤导致打印件出现层错、表面波纹等问题。所有运动部件的限位开关都采用可调节位置的安装座，后期如果需要更换更长的导轨、扩大成型幅面，只需要调整限位开关的触发位置即可，不需要重新加工安装结构，拓展性更强。
