带安装孔直齿链轮结构设计方案

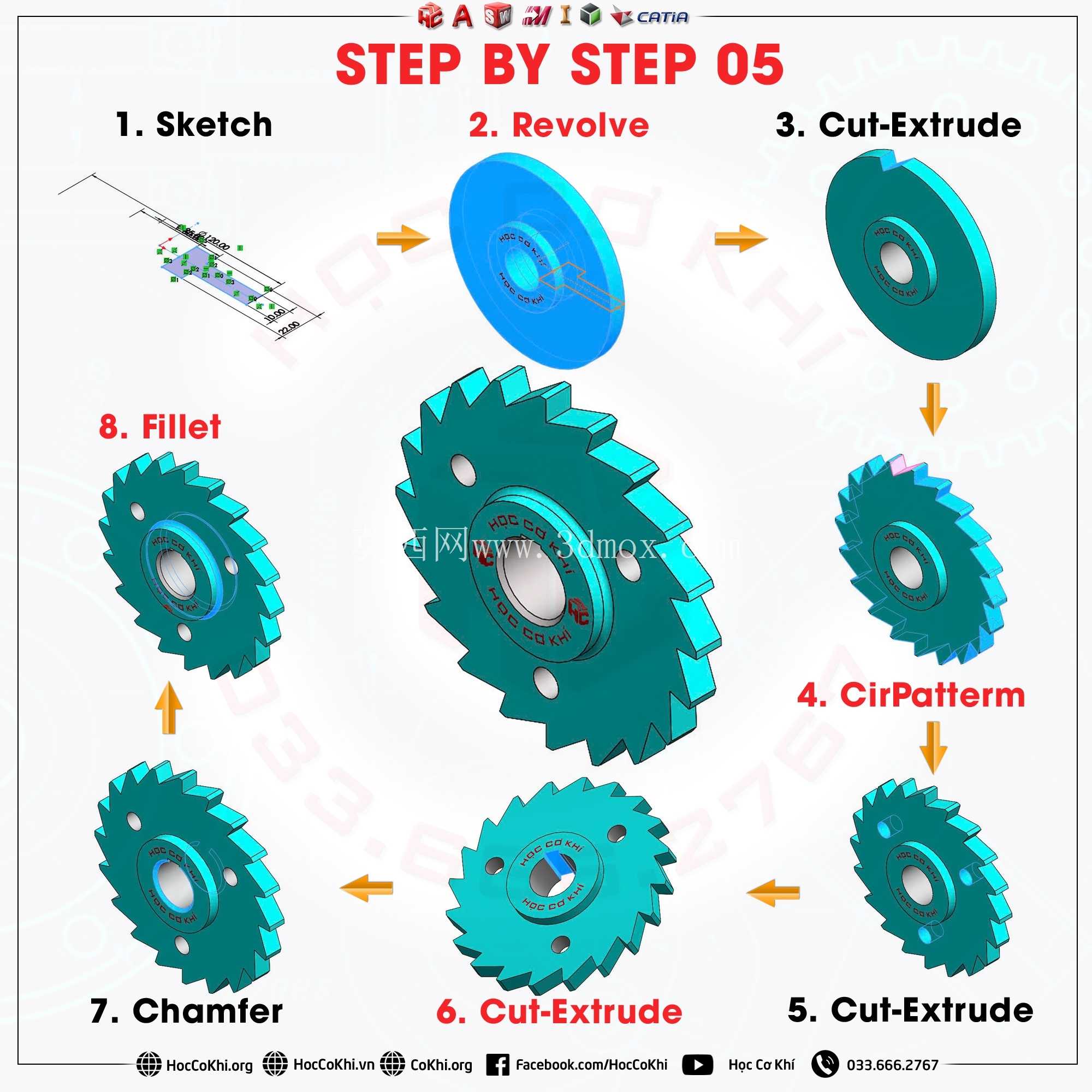

这款直齿链轮是链传动系统里的核心啮合零件，日常在轻工输送线、小型动力传输工位、包装设备的进给机构里都能见到它的身影，核心作用是和配套滚子链啮合，把旋转动力从主动轴传递到从动端，相比带传动它不会出现打滑丢转的问题，传动比保持恒定，在低速重载、工况有少量粉尘的车间环境里适配性很强。从结构细节来看，这款链轮齿数为20，齿部做了标准的渐开线齿形修型，齿顶和齿根都留了标准啮合间隙，避免链条滚子卡滞，齿侧的2-C1.5倒角是为了让链条在进入啮合区时能顺滑导入，哪怕安装时存在少量轴向偏移，也不会出现跳齿、咬链的问题。中间的阶梯通孔是轴安装位，最小内径25mm，适配直径25mm的传动轴，孔壁的公差按H7级精度设计，和轴配合时能保证同轴度，减少高速转动时的径向跳动。轮体上均匀分布的3个直径10mm的通孔是安装固定孔，和轴端的法兰盘对位后穿螺栓锁紧，就能把链轮牢牢固定在轴上，避免传动过程中出现周向窜动，这三个孔的分度圆直径是76mm，安装时只要对应轴端法兰的孔位，就能快速完成对位，不需要反复调整角度。轮缘的最大外圆直径是120mm，齿根圆直径104mm，整个轮体的总厚度是50mm，中间轮毂部分的厚度是22mm，轮毂突出轮盘的部分长度是10mm，这个凸起的轮毂结构是为了增加和轴的接触长度，提升配合的稳定性，避免链轮在轴上出现歪斜。剖面结构里能看到轮盘和轮毂衔接处做了2xR2的圆角过渡，这个细节是为了减少应力集中，因为链轮在传递扭矩的时候，轮毂和轮盘的衔接位置是应力集中点，倒圆角之后能避免长期交变载荷下出现裂纹，延长零件的使用寿命。齿部的角度参数里，单个齿的齿形夹角18度，齿顶的倒角角度70度，齿宽方向的尺寸8mm，刚好适配对应规格的链条内节宽度，啮合时链条滚子能完全落在齿槽里，不会出现偏磨。设计的时候特意把轮盘部分做了减薄处理，在保证结构强度的前提下降低了整个零件的重量，减少转动惯量，启停的时候动力冲击更小，尤其是在频繁正反转的传动工位上，更低的转动惯量能减少对电机和轴的冲击载荷。安装的时候需要注意，链轮的轴向定位要靠轴肩和锁紧螺母配合，三个安装孔穿螺栓的时候要对角均匀拧紧，避免轮体端面和轴的垂直度超差，一旦垂直度偏差过大，传动时链条会出现轴向跑偏，加速齿面和链条的磨损。日常工况里，这款链轮适合线速度不超过15m/s的传动场景，环境温度在-20到120摄氏度之间都能正常工作，如果是在有腐蚀的环境里使用，只要把材质换成不锈钢就能适配，常规工况下用45号钢调质处理，齿面高频淬火到HRC40-45，就能满足足够的耐磨度，长期使用不需要频繁更换。另外齿形的设计完全符合标准链传动的啮合规范，替换的时候只要对应齿数和安装尺寸，就能直接和同规格的标准链轮互换，不需要重新调整传动中心距，设备维护的时候非常方便。在输送线场景里，这款链轮通常成对使用，一端装在驱动电机输出轴上，另一端装在从动辊筒轴上，张紧链条之后就能带动整条输送线运行，因为它的传动效率能达到95%以上，比很多同规格的带传动更节能，长期运行的能耗更低。在小型机床的进给传动里，这款链轮也能用来传递进给动力，因为它的传动间隙小，进给的位置精度更有保障，不会出现进给迟滞的问题。
