楼道斜挂式无障碍代步升降平台结构

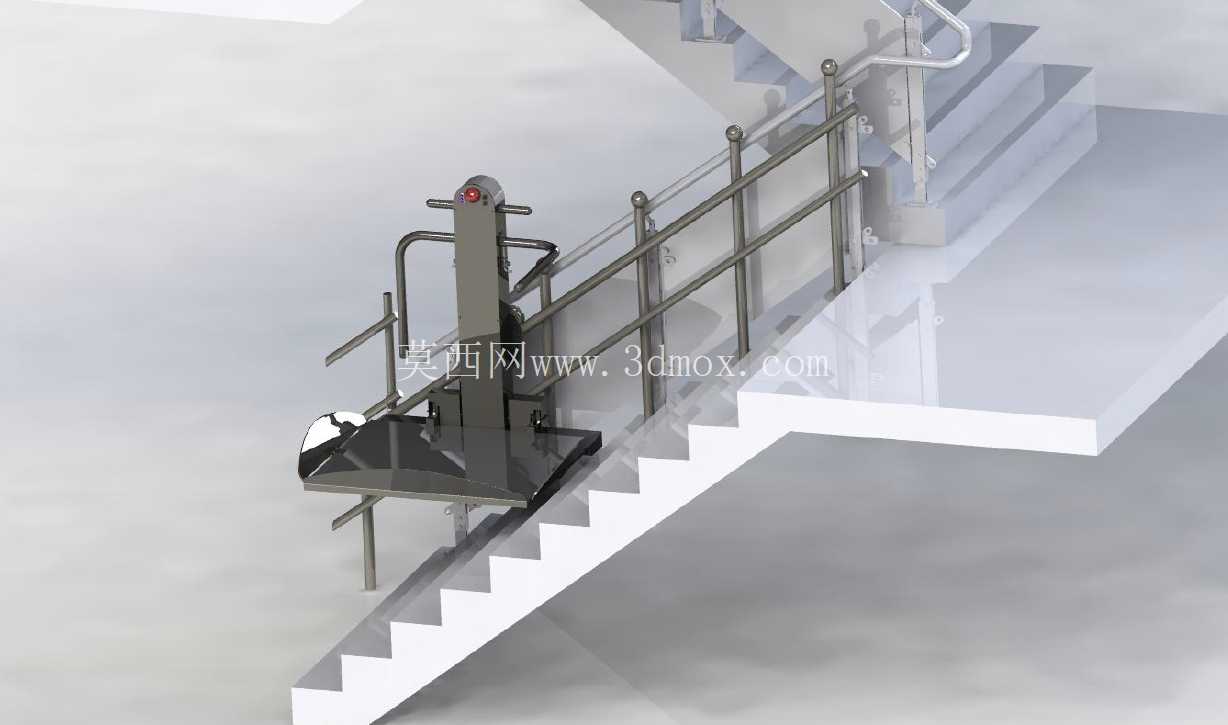

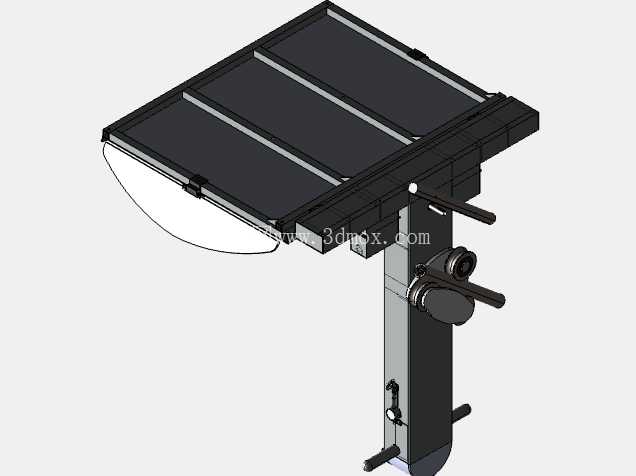

这款斜挂式楼道升降设备，核心应用场景集中在已建成的无电梯多层老旧住宅、公共建筑楼道区域，解决行动不便群体上下楼的通行痛点，区别于传统厢式电梯对土建井道的高要求，该设备依托现有楼梯结构安装，不需要对建筑主体做大规模拆改，适配绝大多数直跑、折返式混凝土或钢结构楼梯。从实际使用逻辑出发，设备的承载平台采用折叠式结构设计，闲置状态下平台可向上翻折收纳，收纳后整体外沿距离楼梯侧壁的预留间隙控制在合理范围，不会占用楼道正常通行的净宽，不会对健全人日常上下楼造成通行阻碍。驱动单元沿楼梯坡度方向平行布置在轨道侧方，采用沿预设导轨爬升的传动结构，运行过程中平台始终保持水平状态，避免乘坐过程中出现倾斜滑落风险，平台周边设置高度符合安全规范的防护栏与扶手，乘坐时可稳定抓握，边缘设置防触碰感应条，运行过程中碰到障碍物会立即触发停机保护，避免夹碰楼道内的杂物或行人。设计阶段首先要匹配楼梯的实际坡度参数，常规民用住宅楼梯坡度多在30度左右，轨道的安装基准完全贴合楼梯踏步的走向，固定点采用膨胀螺栓与楼梯结构面连接，不需要穿透楼板结构，对建筑结构的荷载影响极小。安装边界方面，轨道的起始端延伸至楼梯起步位置的地面齐平处，方便轮椅或代步车直接驶入平台，末端延伸至上层楼面的平整区域，保证停靠时平台与楼面无高度差，方便进出。传动结构的设计充分考虑运行平稳性，采用齿轮齿条啮合的传动方式，相比钢丝绳牵引结构，不存在长期使用后的拉伸松弛问题，停层精度更高，不会出现停靠时与楼面存在台阶差的情况。设备的操控单元分别设置在平台侧方与楼道上下两端的呼叫位置，使用者可在楼梯两端提前呼叫设备到对应楼层，也可在平台上自主控制运行方向与启停。结构设计中充分考虑了楼道的复杂工况，所有外露结构件均做防锈防腐处理，适配楼道内可能出现的潮湿、多尘环境，运动部件设置密封防护结构，避免灰尘进入传动副造成卡滞。承载平台的尺寸设计兼顾乘坐空间与收纳体积，平台宽度满足常规手动轮椅的停放需求，翻折后厚度控制在较小范围，尽可能减少对楼道空间的占用。轨道的安装位置避开楼梯原有扶手的安装区域，可与原有楼道扶手并行布置，不需要拆除原有楼道的安全扶手，兼顾普通行人的通行安全需求。在结构受力校核阶段，重点对轨道的固定点强度、平台的承载刚度做了针对性验算，保证额定承载状态下结构变形量在允许范围内，运行过程中无明显晃动。设备的供电采用低压民用供电接入，配套备用电源模块，遇到突发断电情况可平稳停靠至就近楼层，避免人员被困在半坡位置。从三维建模的角度来看，该模型完整还原了设备的装配关系，包括轨道分段连接结构、平台翻转铰链结构、驱动单元与导轨的配合结构、防护栏的安装结构，可直接用于结构方案评审、安装位置模拟、干涉校验等工作，在实际项目落地前，可通过模型提前预判安装过程中可能出现的与楼梯结构、原有扶手、楼道管线的干涉问题，减少现场安装的整改工作量。
