林肯飞行家SUV简化可打印实体造型

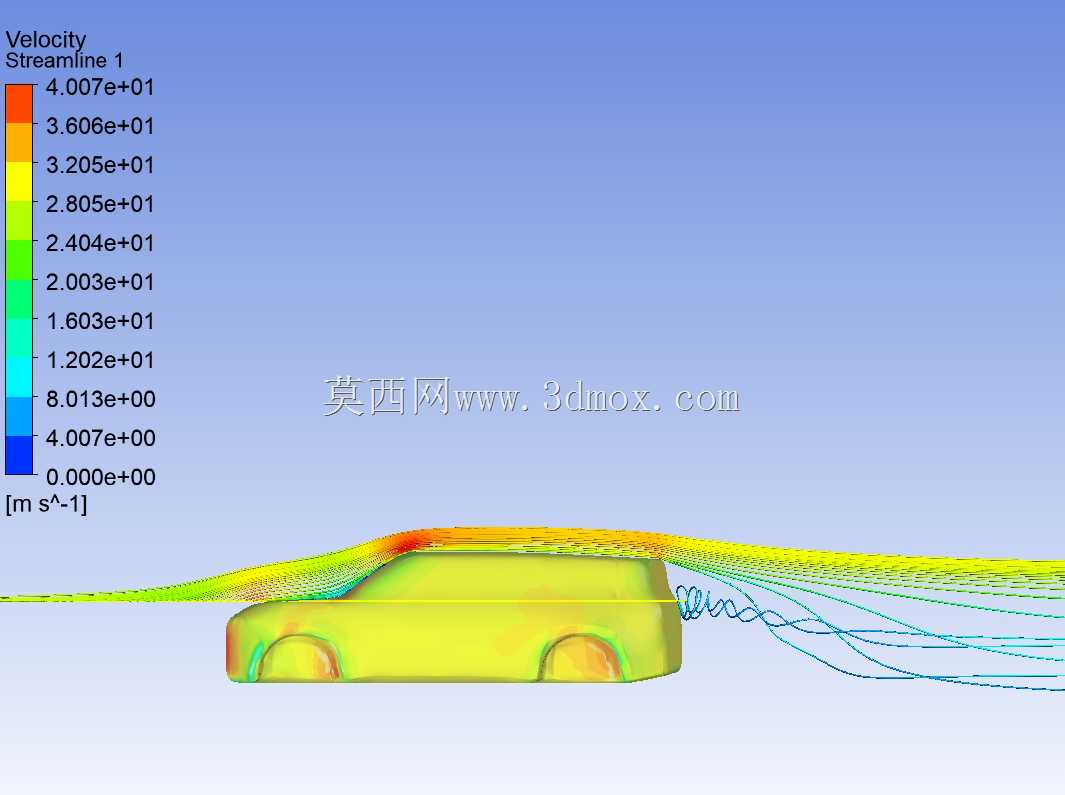

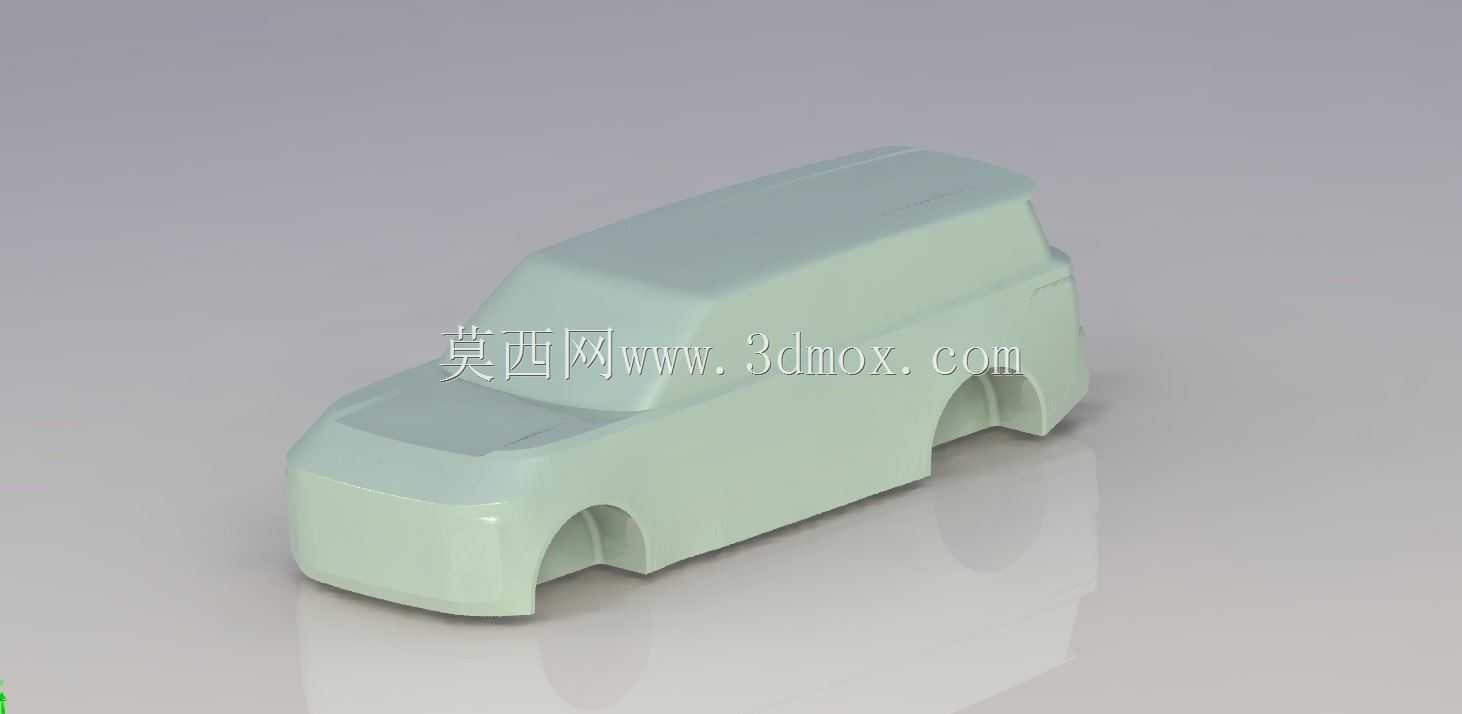

　　该实体造型针对中大型豪华SUV的前期开发验证场景设计，可同时适配空气动力学仿真验证与小比例实体样件打印两类核心工程需求，覆盖车型研发初期的概念验证、风洞对标、造型评审多个环节。在整车空气动力学开发流程中，这类简化曲面模型可直接导入仿真求解器，完成外流场瞬态计算、车身表面压力分布提取、尾涡结构观测等工作，无需额外处理复杂的钣金倒角、内饰凸起、底盘管线等细节特征，能大幅缩减仿真前处理的网格划分周期，快速获取不同车身姿态下的风阻系数、升力系数变化趋势，为后续精细化模型的优化提供基础数据参考。模型保留了林肯飞行家的核心车身比例特征，包括长前悬短后悬的豪华SUV布局、平直的车顶线条、饱满的引擎盖曲面、方正的车尾轮廓，

　　同时对轮拱区域做了封闭简化处理，避免仿真过程中轮腔内部复杂流动对基础风阻数据的干扰，光滑机身状态下可实现0.35的风阻系数表现，符合该级别豪华SUV的空气动力学设计目标。针对3D打印的实体样件需求，模型做了全实体化处理，所有曲面均完成闭合缝合，不存在破面、非流形边、零厚度面等打印常见问题，壁厚设置均匀，无需额外添加支撑即可完成FDM或光固化打印，打印完成的样件可用于油泥模型的前期造型对标、展会概念展示、风洞缩比试验等场景。从安装边界来看，模型的整体外廓尺寸按照1:18的常用缩比设置，长度控制在280mm以内，宽度控制在110mm以内，高度控制在90mm以内，可适配常规桌面级3D打印机的成型平台尺寸，

　　也可直接安装到标准风洞试验的缩比模型固定支架上，无需额外做基座适配。设计过程中优先保证了车身主曲面的G2连续，引擎盖与前挡风玻璃的过渡曲面、车顶与尾门的衔接曲面、侧围与轮拱的连接曲面均做了曲率顺滑处理，既保证了仿真计算时边界层网格的生成质量，避免曲面突变导致的计算发散，也保证了打印完成后实体样件的表面质感，无需过多后处理打磨即可呈现流畅的车身光影效果。在底盘部分，模型做了平整化处理，模拟了量产车型的底盘护板全覆盖状态，可准确还原平整底盘对车底气流的梳理效果，在仿真计算中能更贴近实车的底部流动状态，减少因底盘凹凸结构带来的风阻计算误差。针对不同的工程使用场景，模型可灵活调整细节：若用于纯CFD仿真，可直接拆分出车身、车轮、

　　后视镜等独立部件，单独设置边界条件；若用于实体打印，可直接导出STL格式，调整缩放比例即可适配不同尺寸的打印需求；若用于造型评审，可在现有曲面基础上快速添加格栅、车灯、门把手等细节特征，快速生成精细化的造型方案。这类简化实体模型在汽车研发流程中承担着承上启下的作用，既可以快速验证造型方向的空气动力学可行性，避免后期精细化建模后出现风阻不达标需要大改造型的问题，也可以通过快速打印实体样件，让造型团队、工程团队、市场团队在研发早期就对整车比例形成直观认知，减少跨部门沟通的信息差，大幅提升前期概念开发的迭代效率。
