32齿直齿圆柱传动链轮结构设计

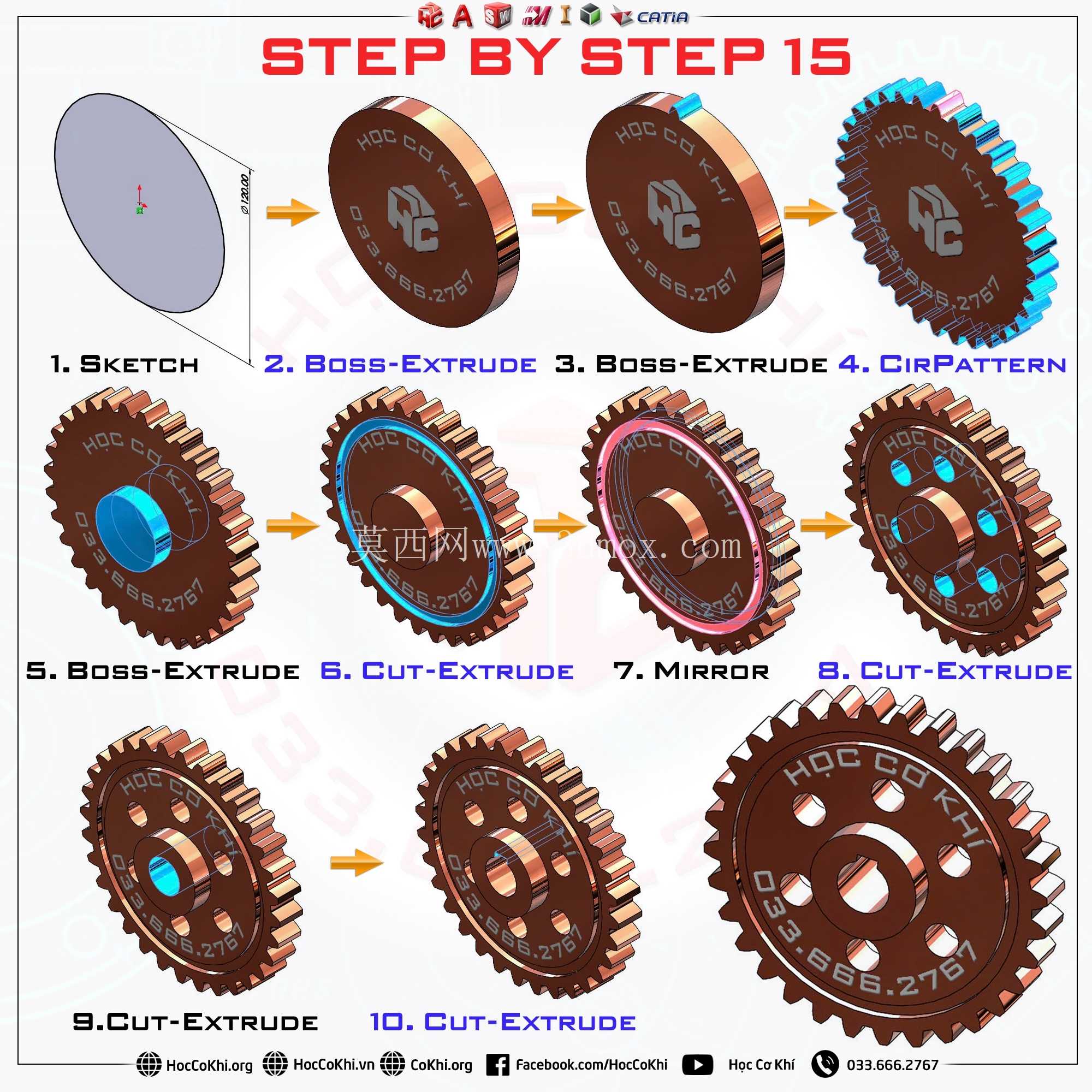

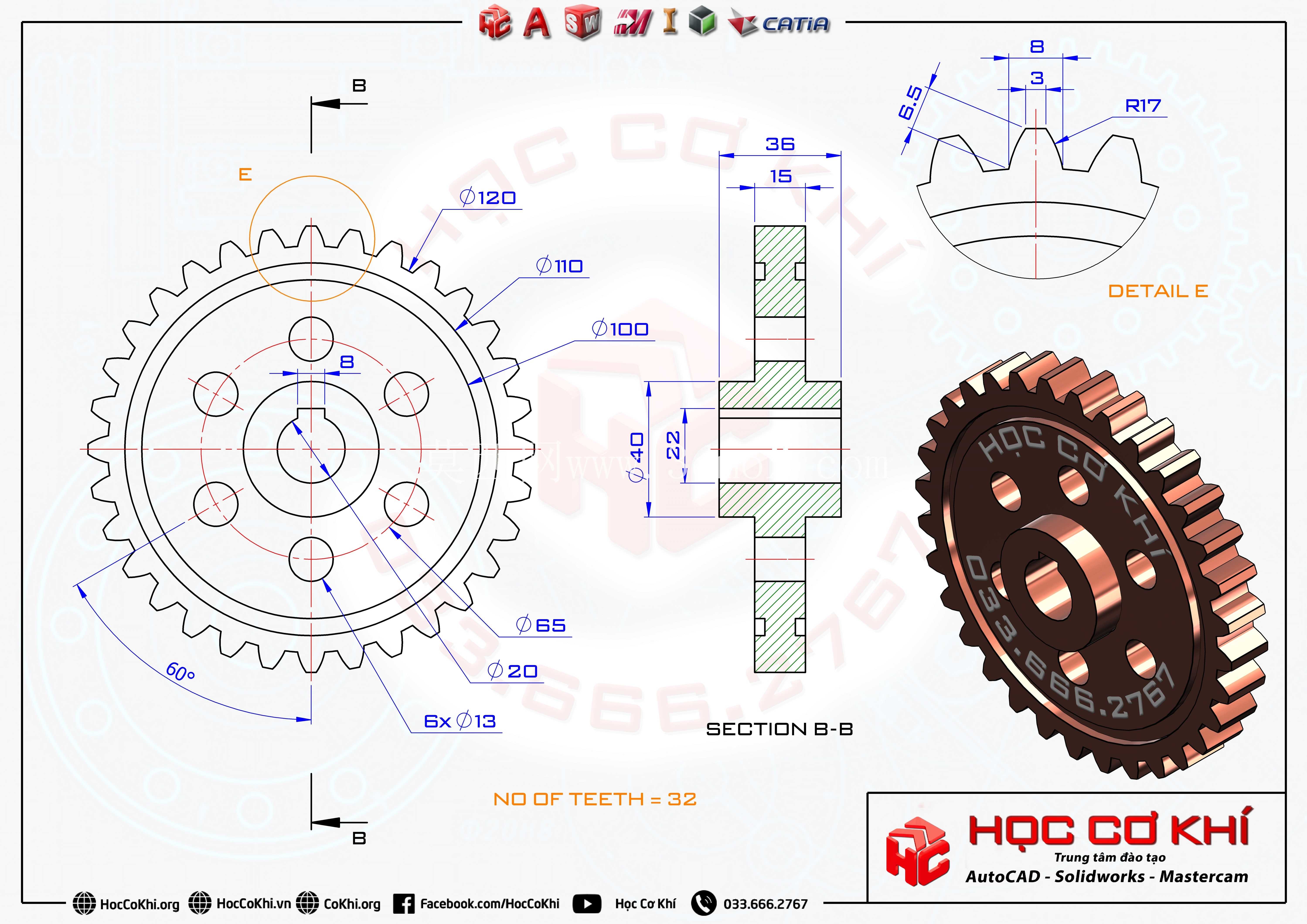

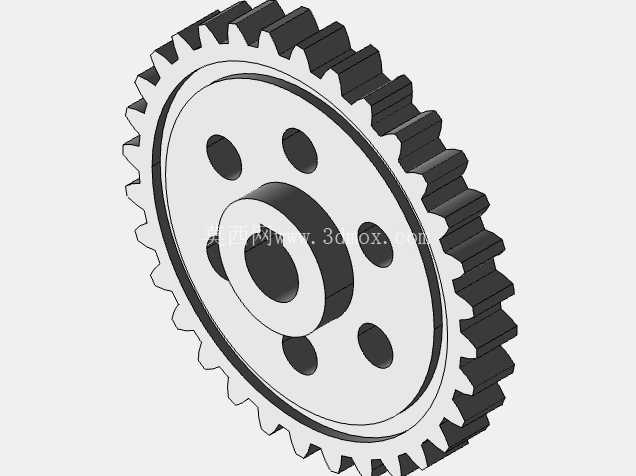

这款直齿传动链轮的设计，首先要匹配常规轻工输送、小型动力传递场景的安装需求，从安装边界来看，中心轴孔直径为20mm，可直接适配市面常规直径20mm的传动输出轴，轴段配合长度对应轮毂总宽40mm，其中轮毂中间定位凸台宽度15mm，两侧轴伸段各宽22mm，安装时可通过轴肩实现轴向定位，无需额外加装复杂的定位套结构，降低装配工序复杂度。轮体总外径120mm，齿根圆直径110mm，分度圆直径100mm，轮毂凸台外径65mm，整体径向尺寸控制紧凑，不会占用过多传动仓内部空间，适合安装空间局促的小型传动机构。轮体上均匀分布6个直径13mm的减重安装孔，孔位分布在直径65mm的节圆上，相邻孔位夹角60度，既可以通过这些孔位穿装螺栓实现与端盖、连接法兰的固定，也能有效降低轮体自身转动惯量，减少传动启动阶段的动力损耗，提升传动响应速度。齿部参数设定上，总齿数为32，齿顶圆角R17，齿宽方向尺寸8mm，齿形采用标准渐开线齿廓，啮合过程中齿面接触应力分布均匀，能有效降低长期运转下的齿面磨损速率，单齿承载能力可满足0.5-2kW功率区间的动力传递需求，适配常规链条啮合传动的工况，运转时啮合冲击小，传动噪音控制在合理区间。设计过程中优先考虑了加工工艺性，轮体截面采用对称结构，无论是采用铣削加工还是粉末冶金成型，都能快速完成坯件制作，中间的剖面结构显示，轮毂与轮辐之间采用圆弧过渡连接，避免应力集中导致的轮体开裂问题，在交变载荷长期作用下的结构强度更有保障。齿部细节的局部放大设计中，齿顶倒角、齿根过渡圆角都做了标准化处理，啮合时不会出现卡滞、跳齿的问题，可适配对应节距的标准传动链条，也可作为齿轮啮合传动的从动轮使用，适用场景覆盖小型输送线动力传动、轻工设备主轴传动、小型农机传动机构等多个领域。实际装配时，需要注意轴孔与输出轴的配合公差选用H7/k6的过渡配合，既保证传动过程中不会出现轴孔相对滑动，也方便后期维护拆卸，6个安装孔可根据实际连接需求选择全部穿装螺栓或者间隔穿装，在载荷较小的工况下间隔穿装即可满足固定需求，进一步降低装配工作量。轮体的减重孔设计除了降低自重，还能在运转过程中带动周边空气流动，对齿面啮合产生的热量起到一定的散热作用，避免长期高速运转下齿面温度过高导致的材料性能下降。从结构强度校核角度看，轮辐厚度15mm，轮毂壁厚足够承受额定载荷下的扭矩传递，在额定扭矩工况下，轮体最大应力出现在齿根位置，远低于常用45号钢调质处理后的许用应力值，安全系数满足通用机械传动的设计要求，无需额外做加强结构设计，整体结构简洁可靠，加工难度低，适合批量生产应用。
