工业级集成式操作控制箱体设计

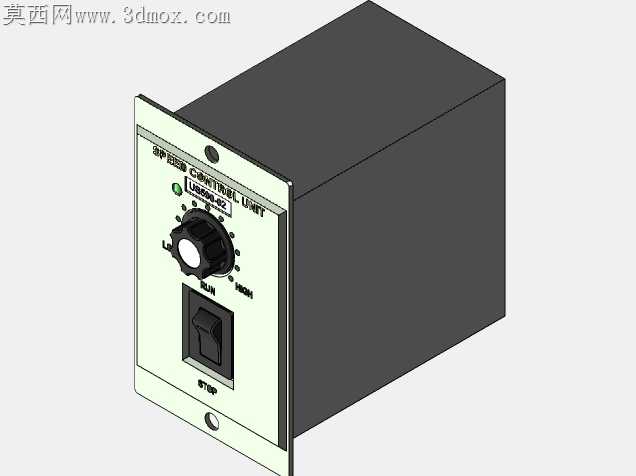

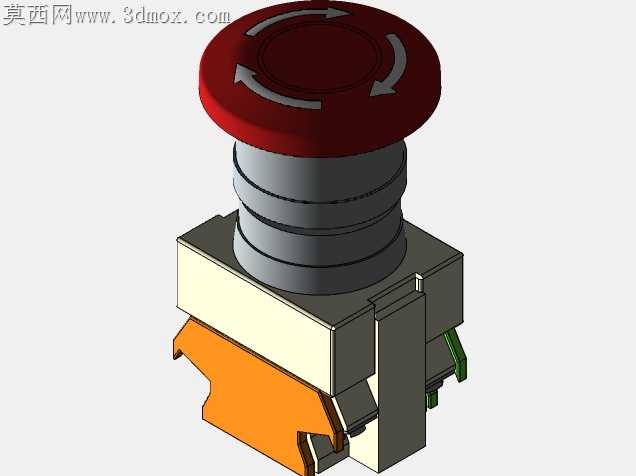

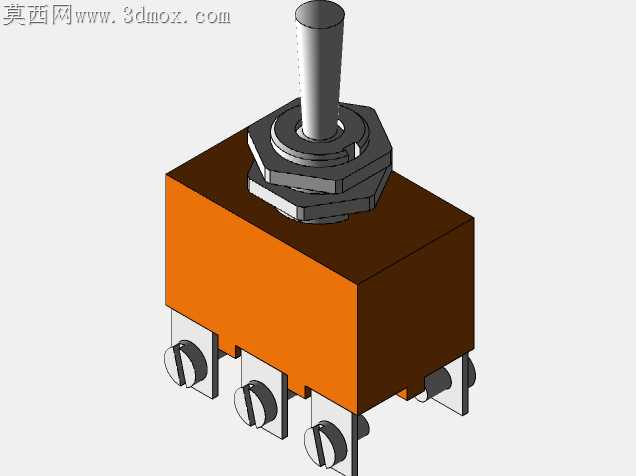

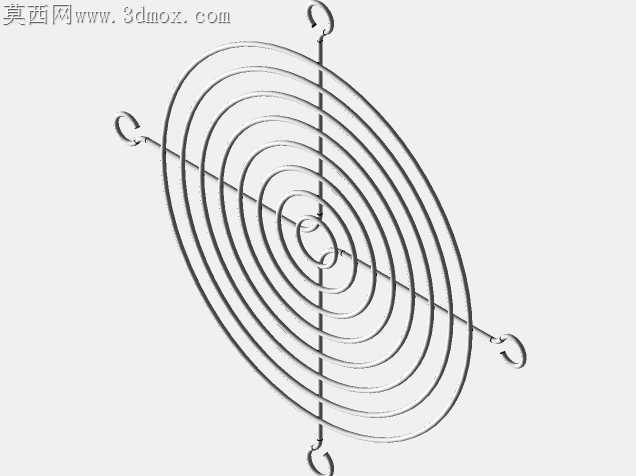

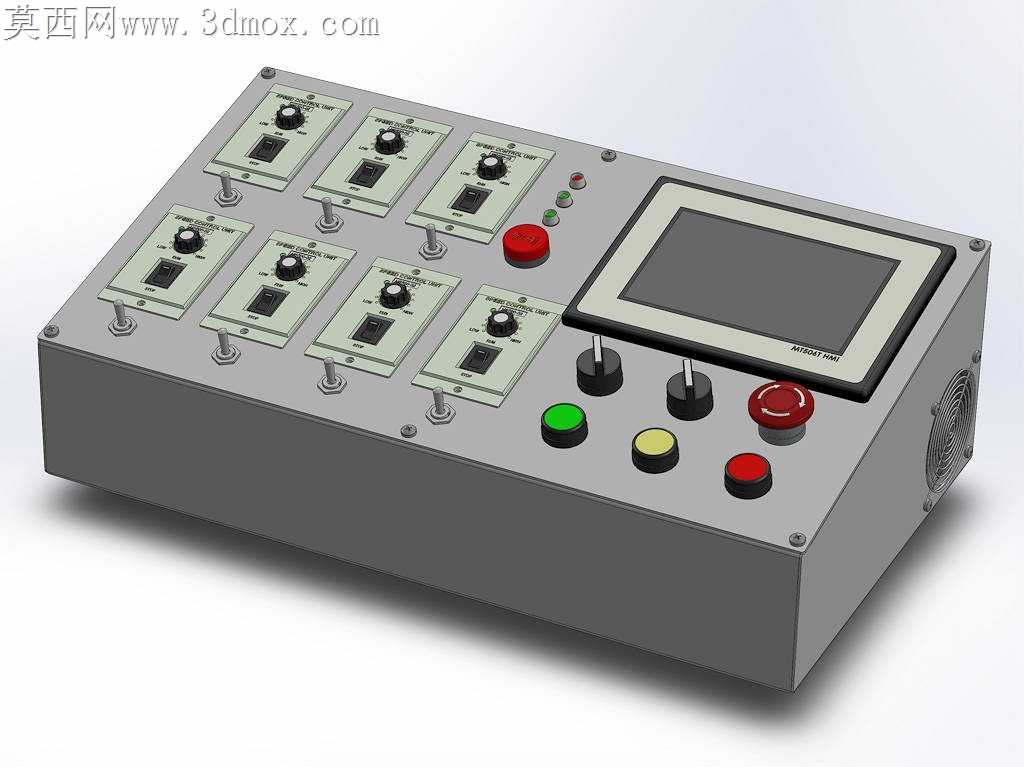

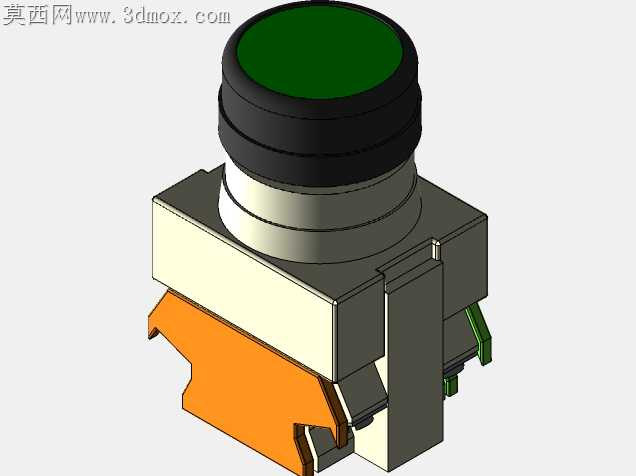

这款集成式操作控制箱体，主要面向中小型自动化生产线、单机配套设备、实验室测试装置的现场操控场景使用，可作为设备端的核心人机交互节点，替代传统分散式按钮排布的简陋操控结构，实现设备运行状态监控、参数调整、手动操作、急停保护的一体化功能承载。在实际生产场景中，这类控制箱可直接安装在设备主机侧方、操作工位旁的支架上，也可通过悬臂结构连接至大型设备的操作侧，方便一线操作人员在作业过程中无需往返中控室，即可完成设备的启停控制、运行参数微调、故障状态复位等常规操作，大幅降低操作动线长度，提升生产作业的响应效率。从功能特性来看，箱体面板集成了多组带标识的旋钮开关，可对应设备不同功能回路的通断控制、档位切换，每一组旋钮都预留了清晰的标识位，方便后期根据实际设备功能粘贴对应回路标签；面板上配置了不同功能的按钮，包括绿色启动按钮、黄色复位按钮、红色停止按钮以及带防护圈的急停按钮，急停按钮采用凸起带防护圈的设计，可避免日常作业中的误触，在紧急状态下又能快速按压触发设备断电保护；嵌入式触控显示屏可实时展示设备的运行参数、故障代码、生产计数等信息，替代传统的指针式仪表，信息展示更直观全面，参数调整也可通过屏幕触控完成，减少额外的操作部件。在设计思路上，整体采用长方体封闭式钣金箱体结构，箱体边角做圆弧过渡处理，既避免尖锐边角造成的操作人员磕碰伤害，也能提升箱体整体的结构强度，减少钣金焊接拼接处的应力集中；面板上的所有元器件都采用嵌入式安装结构，元器件与面板接触面预留密封槽位，可加装密封胶条实现面板层面的防尘防泼溅，适配车间多粉尘、少量切削液飞溅的作业环境；箱体侧面预留散热通风孔并加装防护网，内部可安装PLC控制模块、接线端子排、继电器等电控元件，通风结构可保障内部元件长时间运行的散热需求，避免积热造成的元件寿命缩短。从安装边界来看，箱体整体采用紧凑型布局设计，在容纳所有操作元件与内部电控模块的前提下，尽可能压缩整体外形尺寸，既不会占用过多的工位空间，也能保障面板上每个操作元件之间留有足够的操作间距，避免相邻元件距离过近造成的误操作；箱体背部预留标准的安装固定孔位，可适配壁挂安装、悬臂安装、台面放置等多种安装方式，底部预留线缆穿入的格兰头安装位，方便现场布线时做好线缆的固定与密封，适配不同设备的布线需求。
