压力容器用500mm快开式直通承压人孔

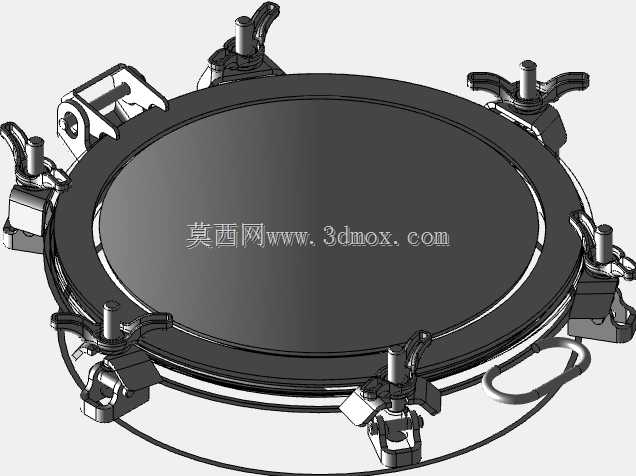

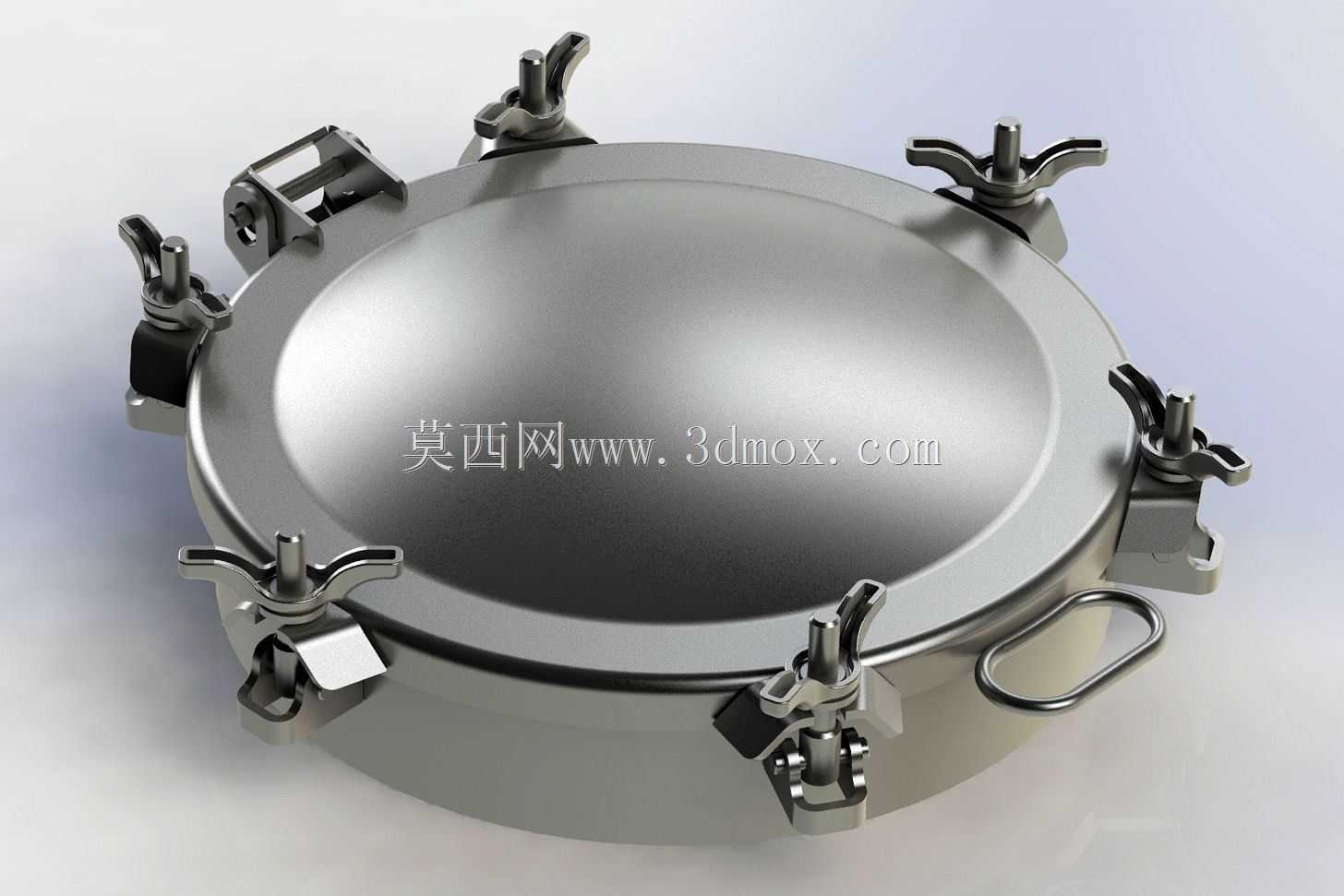

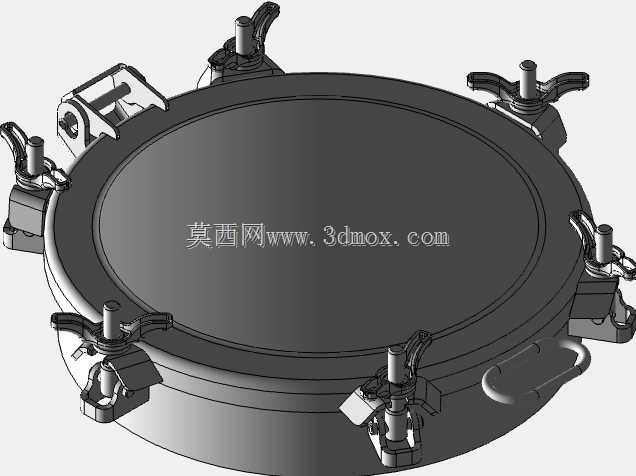

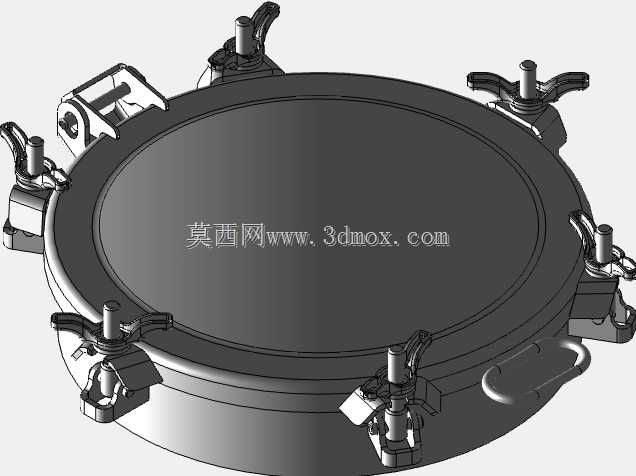

　　这款500mm规格的直通人孔，主要应用在常压及低压承压储罐、反应容器、物料输送罐体的侧壁或顶部位置，作为设备内部检修、清洁、物料临时转运的人员通行通道，在食品酿造、化工物料存储、环保水处理罐体、小型压力容器配套场景中使用频率极高。不同于法兰螺栓紧固的常规人孔结构，这款人孔采用周向分布的快压式锁紧结构，无需逐个拆卸多组螺栓，仅通过扳动周向的蝶形锁紧手柄即可完成盖板的开启与锁止，能大幅缩短设备开盖操作的时间，适合需要频繁开启进行内部清理、批次换产作业的罐体设备。

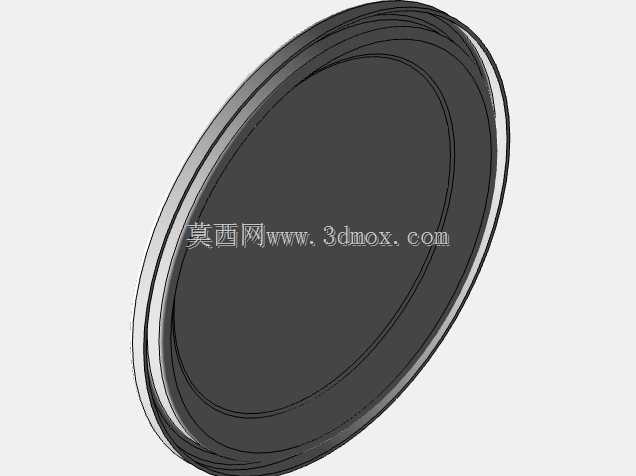

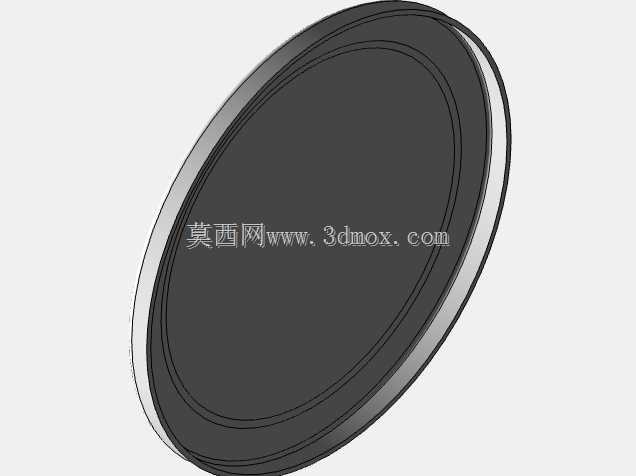

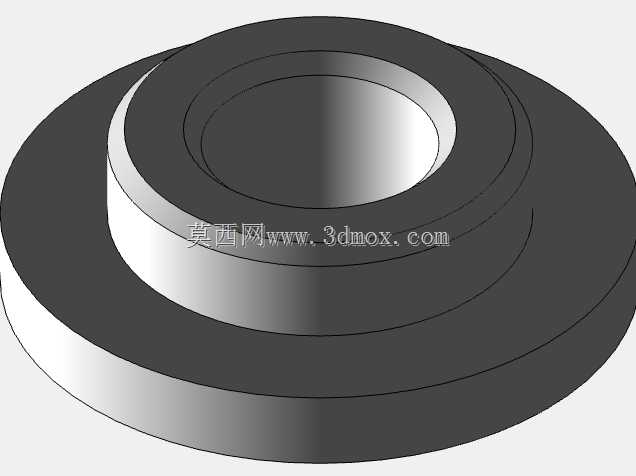

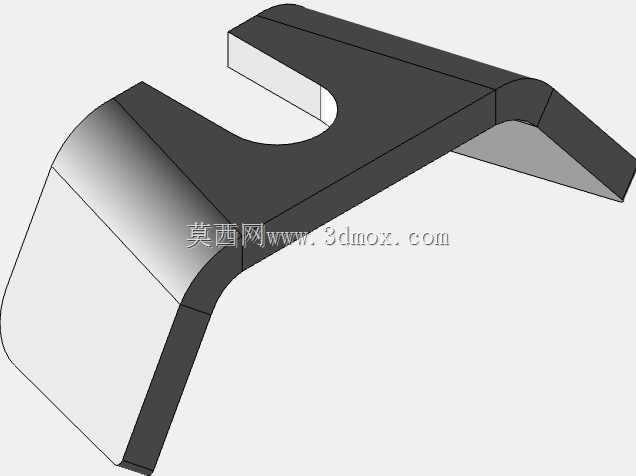

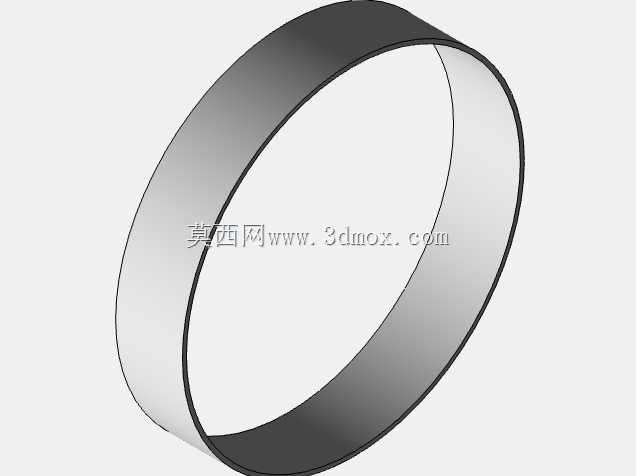

　　从结构设计逻辑来看，人孔底座采用与罐体壁面适配的焊接连接结构，底座与盖板的配合面加工有密封槽，可适配食品级硅胶、耐油橡胶等不同材质的密封垫片，满足不同介质工况的密封要求，避免罐内物料泄漏、外部杂质进入罐体内部。周向均匀布置的6组快压锁紧组件，每个组件都带有压紧力自适应调节结构，可通过调整锁紧压块的行程，补偿密封垫片长期使用产生的压缩变形量，保证密封面的压紧力均匀分布，避免局部压紧力不足导致的渗漏问题。盖板采用冲压成型的碟形结构，相比平板结构在同等板厚条件下拥有更高的承压刚度，能降低盖板在罐内压力作用下的形变量，减少密封面因盖板变形产生的间隙，同时碟形结构的导流特性也能避免罐内物料在盖板位置积存，减少物料残留死角。

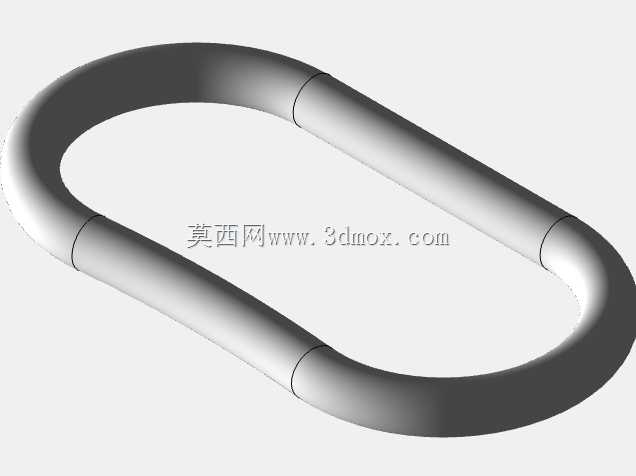

　　人孔侧边设置的提拉环结构，可配合吊装工具完成盖板的开启移位，也可作为开盖后的临时固定挂点，避免盖板在开启状态下意外回落造成安全隐患。从安装边界尺寸来看，人孔的通径为500mm，可满足成年人员携带常规检修工具进出的通行要求，底座焊接边的外径尺寸适配常规罐体壁面的开孔尺寸，安装时仅需在罐体壁面开出对应直径的圆孔，将底座与罐体壁面满焊固定后，打磨平整焊接位置即可完成安装，不需要额外加工复杂的连接法兰结构。锁紧手柄的操作空间预留充足，每个手柄的扳动行程范围内无结构干涉，操作人员站在罐体外侧即可完成所有锁紧组件的操作，不需要探身到罐体下方或狭窄空间内作业。

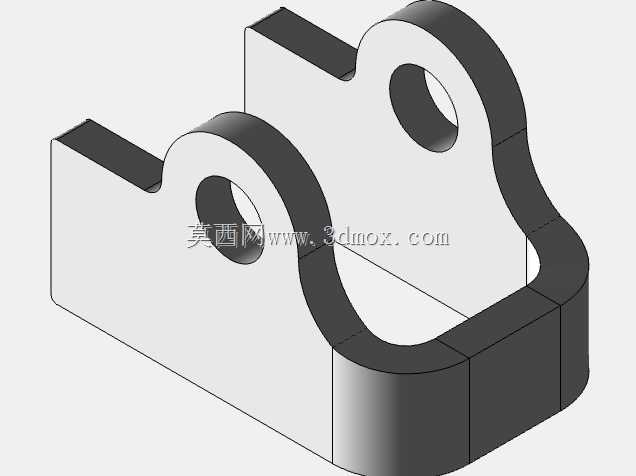

　　在密封性能设计上，密封槽的深度与宽度经过匹配计算，当锁紧组件压合到位时，密封垫片的压缩率控制在合理区间，既可以保证密封面完全贴合无间隙，又不会因为压缩量过大导致垫片过早产生塑性变形、失去密封弹性。周向锁紧点的位置经过受力仿真验证，每个锁紧点的压紧力覆盖范围均匀，不会出现相邻两个锁紧点之间的密封面压紧力不足的问题，在0.3MPa以下的低压工况下可实现无渗漏密封。这款人孔的整体结构没有易积料的死角，所有外露的金属部件都做了圆弧过渡处理，在食品、医药类罐体上使用时，可以满足卫生级清洁要求，不会出现物料积存滋生细菌的问题；在化工类罐体上使用时，可根据接触介质的特性选择304、316L等不同材质的不锈钢板材加工，适配弱腐蚀类物料的存储要求。快开结构的锁止位置设计有防松脱结构，当手柄扳动到锁止位置后会自动卡入定位槽，不会因为设备运行过程中的振动导致手柄松脱、盖板意外开启，提升设备运行的安全系数。人孔盖板与底座之间设置有定位铰接结构，开启盖板时不需要完全将盖板移开，可沿着铰接轴翻转到侧边位置，减少开盖作业的操作空间需求，也避免盖板拆卸后放置不当造成密封面磕碰损伤。
