轻量化易制造自行车差速传动结构

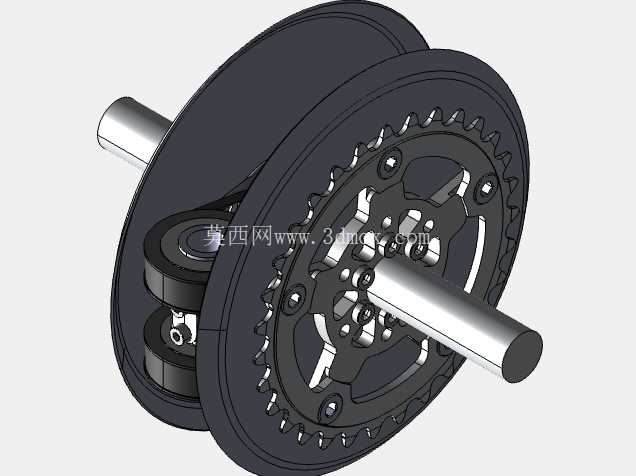

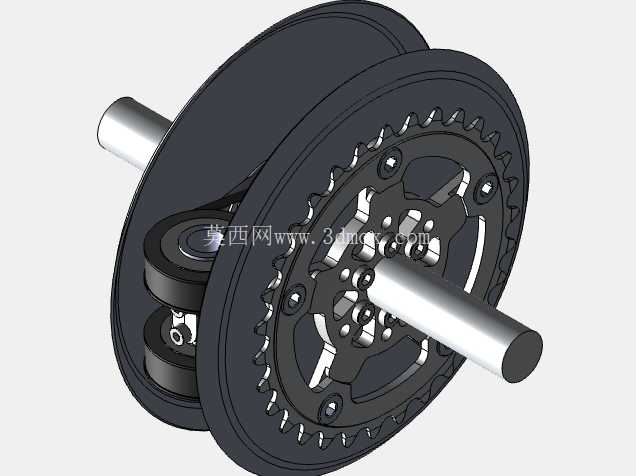

　　日常骑行场景中，常规两轮自行车在湿滑路面、非铺装小径或是重载载物过弯时，单侧驱动轮容易出现打滑空转的问题，尤其是加装了后置载货平台、或是用于短途通勤代步的重载自行车，轮组间的转速差无法自主调节时，不仅会加剧轮胎的偏磨损耗，还会提升过弯时的侧滑风险，这套差速传动结构正是针对这类使用痛点开发的适配部件。从结构布局来看，整套部件以横向贯通的主轴作为核心承载基准，主轴两端直接对接自行车后轮的花鼓安装位，不需要对原有车架的后叉开档尺寸做大幅修改，适配市面上绝大多数常规通勤自行车的后轴安装边界，链轮集成在差速壳体的外侧，直接承接来自脚踏链条的动力输入，省去了额外的传动转接结构，减少了动力传递过程中的损耗。

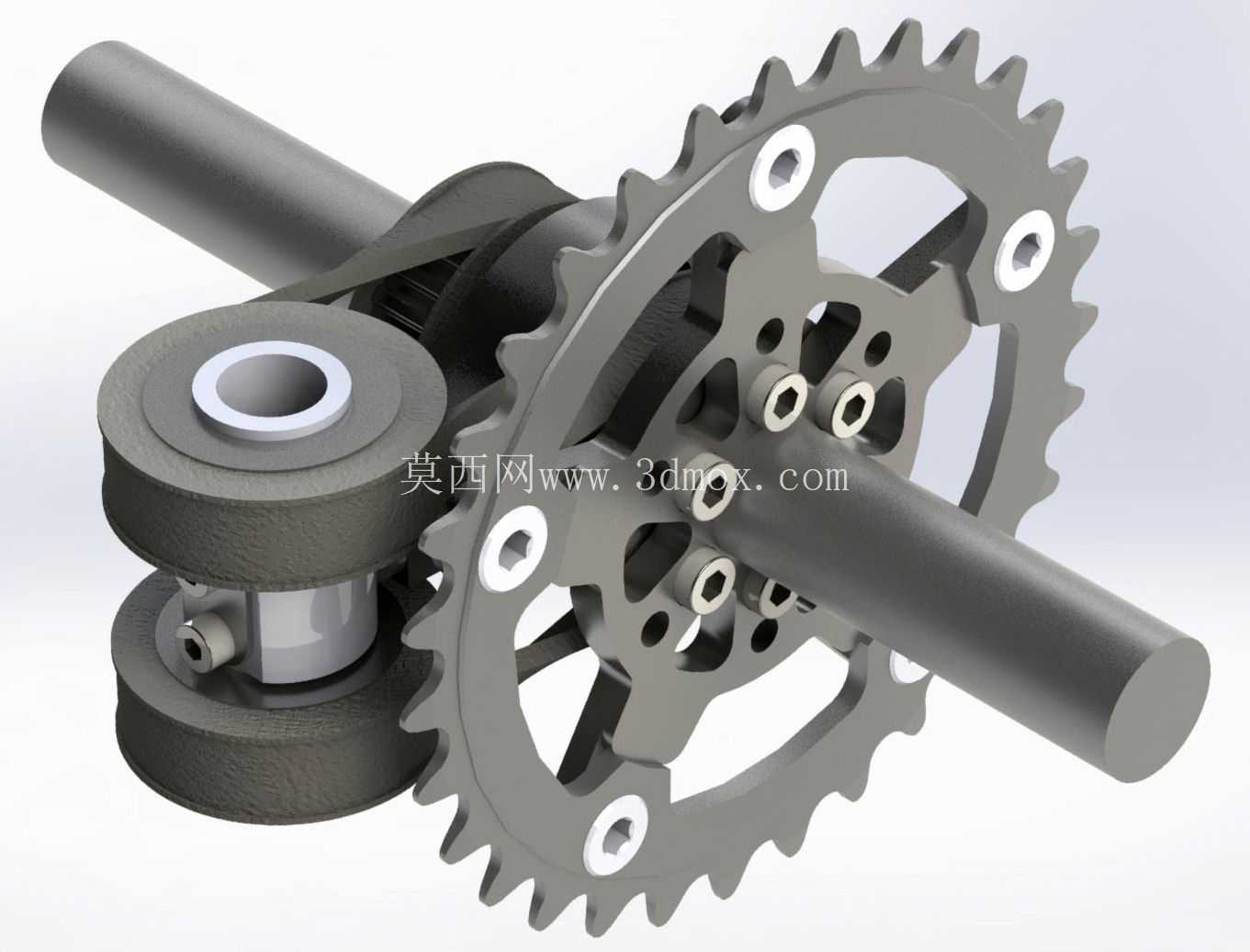

　　差速核心采用了对称布置的行星摩擦轮结构，没有采用传统机动车差速器里的锥齿轮啮合方案，而是用两组平行布置的摩擦传动轮分别对接两侧半轴的动力输出端，这种设计一方面大幅降低了零件的加工难度，不需要高精度的锥齿轮切齿设备，小车间用普通的车床、钻床就能完成全部零件的加工，另一方面摩擦传动的结构自带过载缓冲特性，当骑行过程中突然遇到较大冲击载荷时，摩擦轮间的微量滑移可以避免硬连接结构带来的零件崩断问题。链轮部分做了多位置的镂空减重设计，在保证链齿啮合强度、满足大扭矩输入需求的前提下，尽可能削减了非受力区域的材料厚度，链轮与差速壳体之间采用均布的螺栓孔做刚性连接，连接孔位做了沉台设计，螺栓安装后不会突出链轮端面，避免和链条发生运动干涉。

　　两侧的半轴与主轴之间采用衬套做滑动支撑，衬套选用自润滑材质，日常使用不需要频繁加注润滑脂，降低了后期维护的工作量，差速壳体的外侧做了挡边结构，可以阻挡骑行过程中带起的泥水、沙尘进入摩擦传动区域，延长部件的使用寿命。实际装车使用时，当车辆直线行驶，两侧后轮抓地力一致，摩擦轮不会发生相对转动，链条输入的动力会通过链轮、差速壳体同步传递给两侧半轴，带动两个后轮同速转动，和常规固定轴驱动的骑行感受没有明显差异；当车辆过弯或是单侧车轮压到湿滑路面时，两侧车轮的行驶阻力出现差值，阻力更小的一侧半轴会通过摩擦轮的相对转动获得更高的转速，阻力更大的一侧保持原有转速，自动实现两侧轮组的转速差匹配，既不会出现转弯时的轮胎拖滞感，也能避免单侧车轮打滑时空转流失动力。

　　整套结构的外形轮廓完全控制在常规自行车后轴的占用空间范围内，链轮的齿形参数和普通单速自行车的链轮完全通用，后期更换链条、维护链轮不需要定制特殊配件，所有受力零件的壁厚都经过了载荷校核，满足日常通勤、短途载物的强度需求，没有冗余的结构设计，整体重量比同扭矩规格的齿轮式差速器轻近三分之一，对于喜欢自己动手改装自行车、或是小批量生产定制通勤自行车的从业者来说，这套结构不需要复杂的加工设备就能完成生产装配，零件的通用性强，后期维护成本低，能够有效解决常规双轮驱动自行车的差速痛点，也可以适配部分三轮躺车、小型电动助力自行车的后传动系统，安装时只需要替换原有后轴总成，调整好链条张紧度即可正常使用，不需要改动车架的其他结构。
