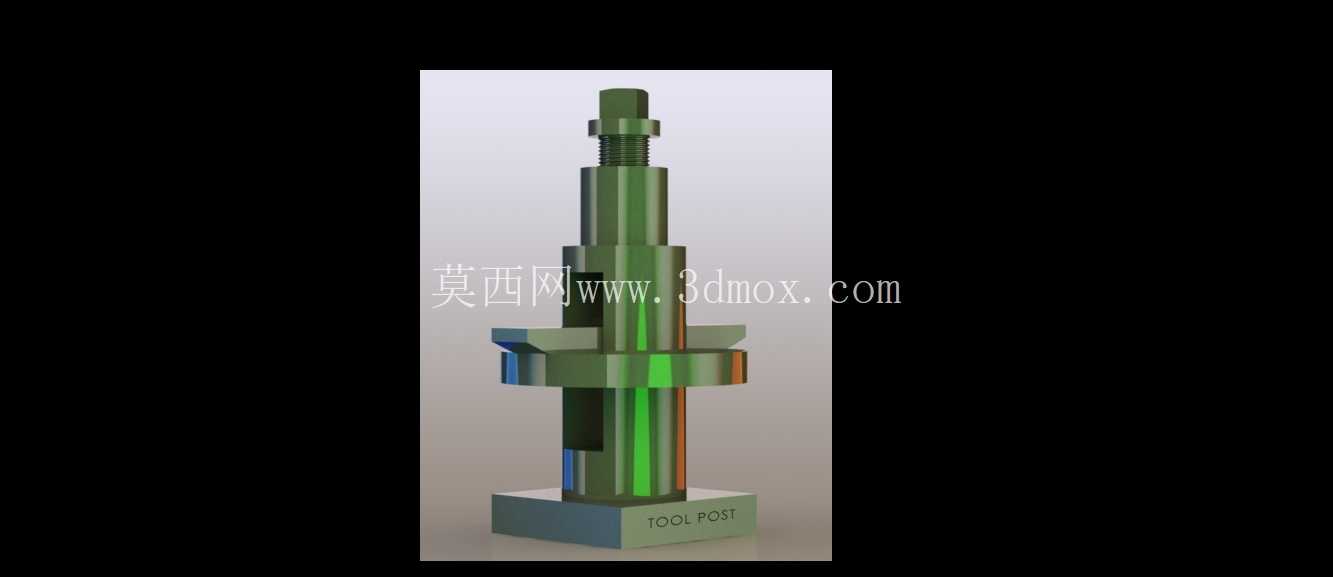

机加工工位立式工具固定夹持座结构

在离散制造的机加工、装配调试工位场景中，这类立式工具固定夹持座是工位5S管理、工具定点存取的核心辅助工装，常见于钳工台、数控设备旁侧辅助工位、装配线旁工具存放区，核心作用是对频繁取用的手动工具、小型检具、快换刀头进行垂直式固定存放，避免工具随意堆放导致的磕碰损伤、取用查找耗时、工位台面杂乱等问题，尤其适配需要频繁更换工具的精加工、模具修配、小型组件装配作业场景。从结构功能来看，该夹持座采用方形铸铁底座作为承载基础，底座底部可通过螺栓锁附在工位台面预设的安装孔位上，也可搭配磁吸底座吸附在钢制工作台面，安装边界可适配厚度20mm到80mm的常规工位台面，底座上表面加工有定位止口，与中部的夹持立柱采用过盈配合加圆柱销防转的连接方式，避免长期使用后立柱出现偏转松动。立柱部分采用阶梯轴结构设计，下部设置环形限位凸台，用于承托工具的挂接部位，上部加工有细牙外螺纹段，配套锁紧螺母与弹性垫片，可根据所固定工具的柄部直径调整锁紧行程，适配柄部直径8mm到20mm的各类直柄工具，包括锉刀柄、铰刀杆、小型打磨机直柄、冲子柄等常见工位工具。设计思路上充分考虑了工位使用的实际需求，整体采用立式布局最大化利用垂直空间，减少台面占用面积，底座的方形结构相比圆形底座具备更好的防侧翻能力，即使挂载重量稍大的工具也不会出现倾斜歪倒；立柱表面做发黑防锈处理，底座加工面做精铣保证平面度，与台面贴合时无晃动间隙，螺纹段的螺距选用1.5mm细牙螺纹，锁紧时具备更好的自锁性，不会因为工位的轻微振动出现螺母松脱导致工具掉落的情况。从安装尺寸来看，该夹持座整体高度约180mm，底座边长为60mm，厚度25mm，立柱最大直径22mm，上部螺纹段长度40mm，锁紧螺母为外六角结构，可直接用普通开口扳手拧紧，不需要专用工具，安装时仅需要在台面上钻出对应位置的M6安装孔即可完成固定，若采用磁吸安装方式则不需要对台面做任何加工，可灵活调整放置位置。实际使用过程中，工具插入立柱中部的夹持孔位后，拧紧上部锁紧螺母即可通过螺母下方的弹性胀套抱紧工具柄部，固定力度可通过螺母拧紧力矩调整，既能保证工具不会自行滑落，也不会因为锁紧力过大导致工具柄部出现压痕变形；下部的环形凸台可对工具插入深度做限位，保证每次工具放置的位置一致，取用的时候不需要调整位置即可直接握持取出，大幅减少工具取放的辅助时间。这类工装结构没有复杂的传动部件，整体可靠性极高，日常维护仅需要定期清理螺纹段的切屑、灰尘，涂抹少量润滑脂防止螺纹锈蚀即可，长期使用的磨损部件仅为内部的弹性胀套，更换成本极低，可适配绝大多数常规机加工、装配工位的工具固定需求，相比传统的挂钩式工具架，这种立式夹持固定的方式能更好地保护工具的工作端，避免工具刃口、测量面与其他物件磕碰，延长精密工具的使用寿命。在模具修配工位中，这类固定座常用来固定各类研磨工具、冲头、小型检具，在数控车床旁的辅助工位则用来固定刀头扳手、镗刀杆、对刀器等频繁取用的工具，在装配工位可用来固定电动螺丝刀头、扭力扳手接杆等配件，不同场景下仅需要更换对应内径的弹性胀套即可适配不同规格的工具，具备极强的通用性。结构建模过程中需要重点保证立柱与底座的垂直度公差，控制在0.02mm以内，避免安装后工具出现倾斜，夹持孔的同轴度需要控制在0.015mm以内，保证锁紧时胀套受力均匀，螺纹段与立柱主体的同轴度同样需要严格控制，防止锁紧螺母拧动时出现卡滞。
