单节18650锂电池USB充放电座结构设计

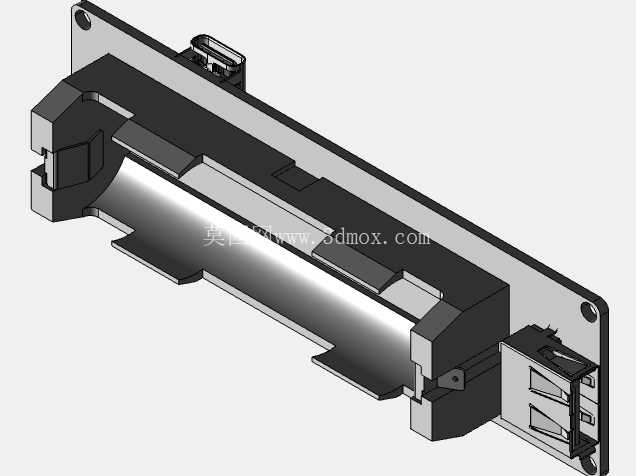

这款单节18650锂电池座集成USB充放电功能的结构件，核心应用场景覆盖便携数码产品应急供电、小型嵌入式设备后备电源、DIY移动电源组装、低功耗物联网节点供电模块等领域，是小功率锂电供电方案里的基础承载与接口转换部件。从实际使用逻辑出发，该部件首先要解决18650圆柱电芯的可靠固定问题，结构上采用半包式限位槽设计，槽体内壁对应电芯正负极位置预留弹片接触腔，避免电芯装入后出现径向晃动、接触不良的问题，槽体侧边的卡扣凸起刚好卡合电芯圆周面的防滑间隙，即便在轻度振动的使用场景下，比如户外便携设备随背包晃动、小型检测设备移动作业时，电芯也不会出现松脱断电的情况。

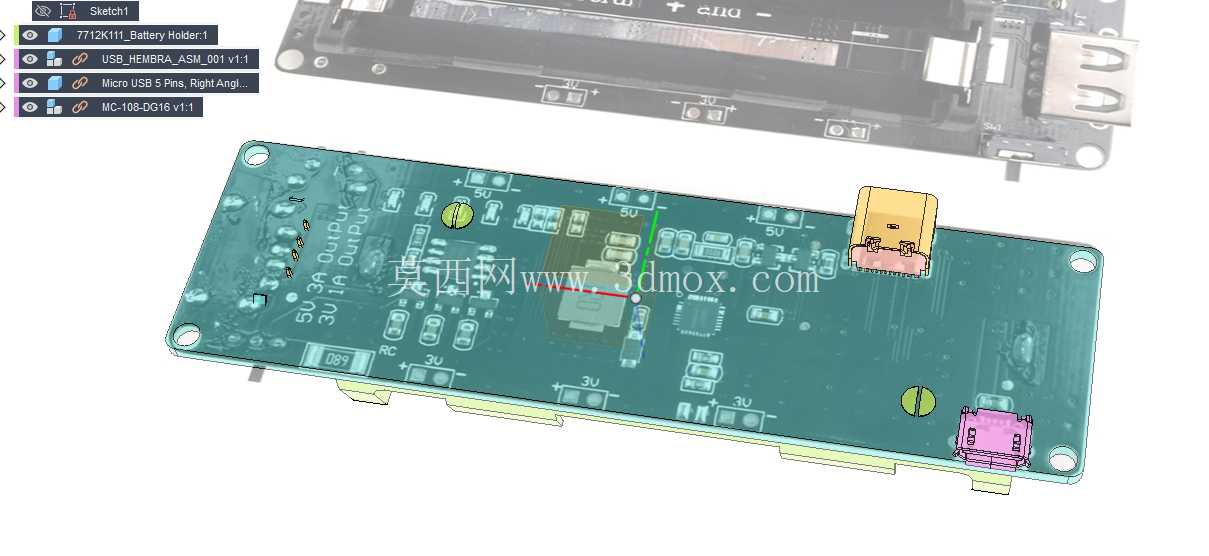

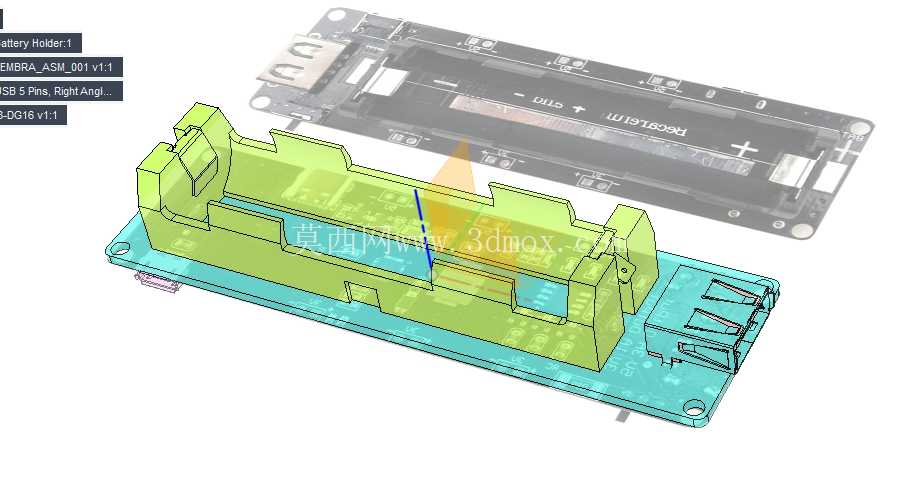

在功能集成层面，结构件底部的PCB安装位做了定位柱设计，刚好匹配充放电电路板的安装孔位，装配时不需要额外做对位调整，直接将PCB卡入定位柱后通过热铆或者微型螺丝即可完成固定，PCB上预留的USB接口位置对应结构件侧边的开口槽，开口边缘做了0.2mm的倒角处理，避免USB公头插入时刮伤接口塑胶层，同时开口尺寸严格遵循USB-A型接口的安装公差要求，公头插入后不会出现旷量，插拔寿命能满足日常使用的频次要求。结构件上的正负极接触弹片采用嵌入式安装，弹片卡槽做了倒刺结构，弹片压入后不会因为多次插拔电芯出现退针情况，弹片接触端做了弧形凸起设计，和电芯端面的接触面积控制在3平方毫米以上，既能保证大电流充放电时的接触电阻足够小，也能避免电芯端面被弹片刮花镀层。

从设计思路上看，这款结构件优先考虑了装配效率和使用可靠性，没有做多余的装饰性结构，所有的加强筋都布置在受力集中的位置：电芯槽两端的挡壁处设置了十字加强筋，避免电芯装入时撑裂挡壁；PCB安装位的四角设置了支撑柱，将PCB和结构件底板留出0.8mm的间隙，一方面可以避免PCB背面的焊点和结构件摩擦造成短路，另一方面也能给PCB上的功率元件留出散热空间，充放电过程中产生的热量可以通过间隙内的空气流通快速散出，不会因为热量堆积导致电芯温度过高。外形尺寸上，整体长度控制在72mm以内，宽度28mm，高度12mm，刚好适配单节18650电芯的安装边界，安装孔位布置在结构件底板的两端，孔距65mm，孔径2.2mm，可以直接通过M2螺丝固定在设备外壳内部的安装柱上，不需要额外做转接支架。

在实际选型适配时，这款结构件可以兼容带保护板和不带保护板的常规18650圆柱电芯，电芯槽的内径尺寸按照18.4mm的公称直径做公差设计，对于直径在18.2mm到18.5mm之间的常规电芯都能顺利装入，不会出现卡滞或者过松的问题。结构件上的USB接口位置同时兼容输入和输出功能的PCB布局，不管是采用升压输出方案还是线性充电方案的电路板，都能匹配对应的安装位，不需要对结构件做二次修改。另外，结构件的边缘全部做了R0.5的圆角处理，装配时不会划伤操作人员的手指，在设备内部也不会刮伤相邻的导线绝缘层，减少内部短路的隐患。从三维建模的角度看，这款结构件的所有壁厚都控制在1.2mm到1.5mm之间，既满足注塑成型的工艺要求，不会出现缩痕、缺胶的问题，也能将整体重量控制在5g以内，符合便携设备对零部件重量的要求。
