便携式三芯扁平排布充电电池组结构设计

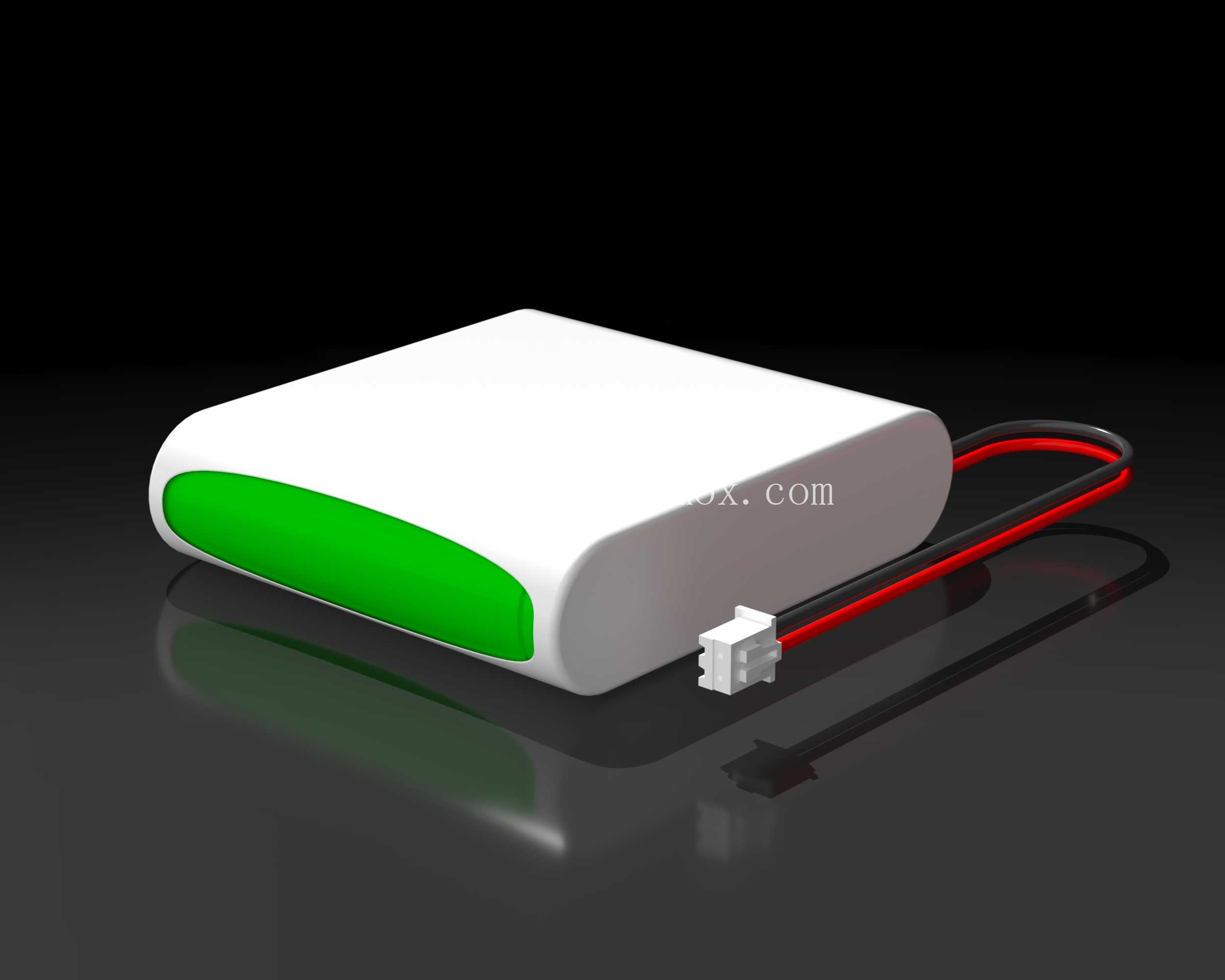

在便携消费电子、小型遥控载具、低功耗物联网终端的内部供电方案选型中，这类扁平并排排布的三芯锂电组合是结构工程师接触频率极高的一类标准供电单元，不同于圆柱电芯单颗使用或者多颗堆叠的常规构型，1×3的一字并排布局从根源上适配了绝大多数薄型内置设备的腔体空间约束，不会因为电芯堆叠造成整机厚度超标，也不会因为异形排布挤占PCB板、功能按键或者传感模块的安装位置。从实际装配逻辑来看，三颗圆柱电芯通过同轴对齐排布后，整体外轮廓形成规则的扁长方体形态，侧边做了圆弧过渡处理，避免PVC热缩管在热缩包覆过程中因为直角棱边出现褶皱、破损，也能在装入设备壳体时减少卡滞，降低装配过程中绝缘层被壳体毛刺划伤的风险。热缩管的包覆工艺选择上，需要匹配三颗电芯并排后的整体周长预留合适的热缩余量，热缩温度控制在PVC材料的标准收缩区间，保证包覆后整体表面平整，电芯之间没有相对窜动的间隙，同时在引出线的位置做局部点胶固定，避免引线受外力拉扯时直接作用在电芯极耳上，造成极耳断裂或者内部短路隐患。引出线采用常规的红黑两色标准线序，红色对应正极输出、黑色对应负极输出，线径选择适配三芯并联后的持续放电电流需求，不会因为线径过细造成大电流工况下的线损发热，也不会因为线径过粗增加整体布线的弯折难度，引线末端压接的JST型连接器是PCB板端连接的通用规格，插针间距、插拔力都符合行业通用标准，不需要额外定制接插件，在设备组装时可以直接和板端母座对插，既提升装配效率，也能避免手工焊线带来的虚焊、错焊风险。从安装边界尺寸来看，这类三芯并排电池组的厚度基本等同于单颗圆柱电芯的直径，长度为三颗电芯直径叠加后的总尺寸加上两端热缩层的包覆余量，宽度与单颗电芯直径一致，在做设备内部结构设计时，只需要预留对应尺寸的矩形安装仓，在仓体两侧设置1mm左右的限位筋即可完成电池组的固定，不需要额外设计复杂的电池卡扣或者压紧结构，能有效简化壳体的模具结构，降低注塑生产的成本。在实际应用场景中，这类电池组常被用于小型遥控车、便携蓝牙外设、低功耗物联网传感节点、手持小型检测设备的内置供电，因为整体形态规整，也可以根据不同设备的容量需求调整电芯的容量规格，不需要改变整体的外部安装尺寸，实现同结构下的不同容量配置，减少整机结构的重复开模成本。设计过程中需要注意的细节点在于，电芯极耳的焊接位置需要统一朝向引线引出端，焊接完成后在极耳位置贴附高温绝缘胶带，避免极耳毛刺刺破热缩层接触到设备内部的金属结构件造成短路；引线的弯折半径需要预留足够的余量，避免在装配时引线过度弯折造成内部铜芯断裂；连接器的插针方向需要和设备板端母座的安装方向匹配，避免组装时出现引线扭折的情况。另外，电池组朝向设备外侧的一端做了绿色标识区，既可以作为电池正负极方向的装配识别标记，避免组装时装反方向，也可以根据客户需求替换不同的标识颜色，用于区分不同容量、不同放电倍率的电池组批次，提升生产过程中的防错效率。从结构可靠性角度来看，这种并排排布加整体热缩的结构，抗振动性能完全满足便携设备、遥控载具的日常使用工况，电芯之间没有硬连接的应力集中点，在受到轻微冲击时，热缩层的微量弹性变形可以缓冲部分冲击力，避免电芯壳体受挤压变形。对于三维建模从业者来说，搭建这类电池组模型时，不需要过度还原电芯内部的卷绕结构，重点要还原整体的外轮廓尺寸、引线的出线位置、连接器的具体规格尺寸，以及表面标识区的位置，确保模型导入整机装配时，可以准确验证安装仓的空间是否足够，引线的长度是否满足布线需求，连接器和板端母座的配合是否存在干涉，这些才是结构设计阶段需要重点核对的核心要素，而非追求无关细节的建模精度。
