带离合器换挡结构的平行轴正齿轮传动组

项目分类:齿轮 发布时间:2026-07-14 ID:1200998
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组
  • 带离合器换挡结构的平行轴正齿轮传动组

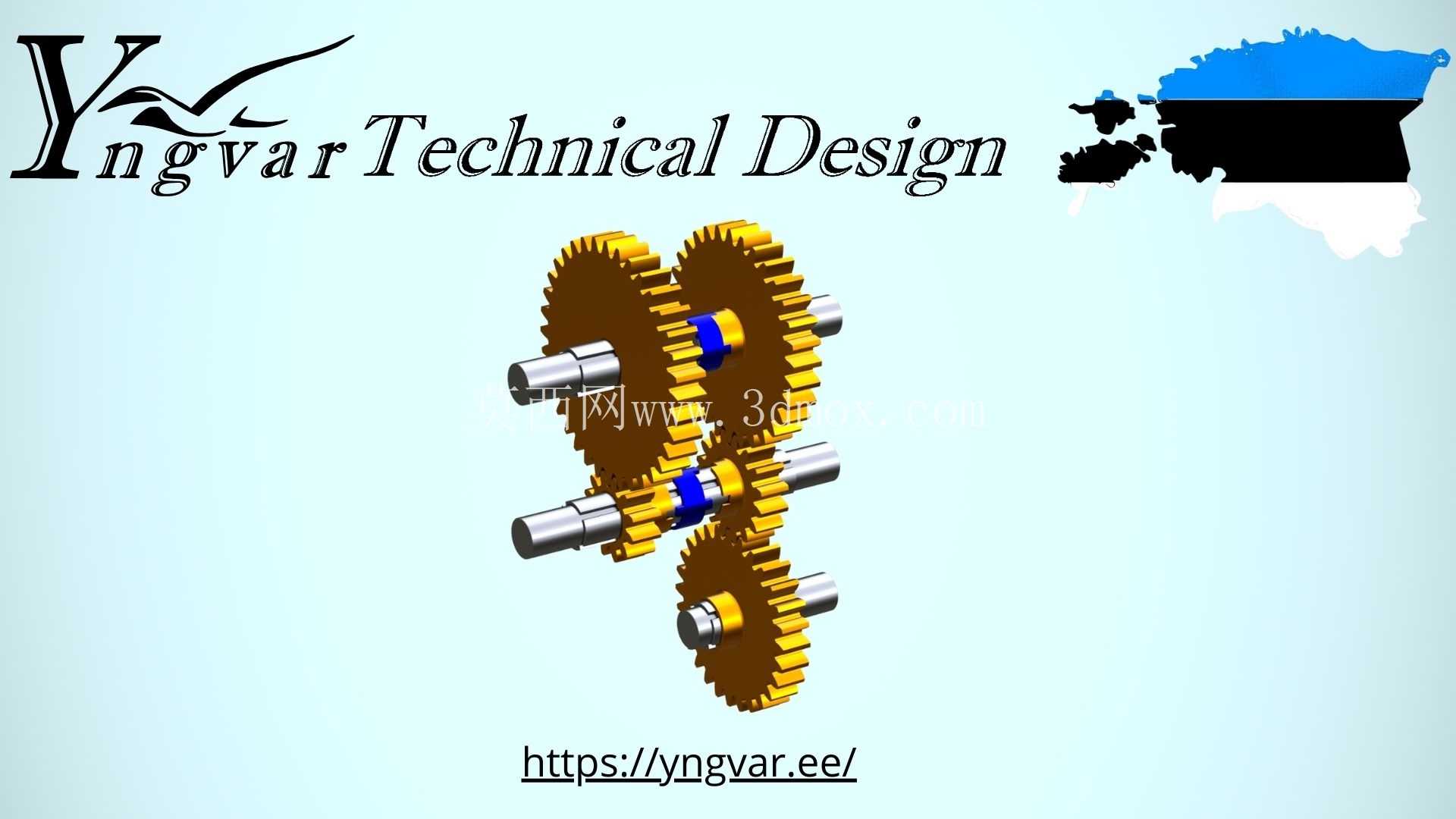

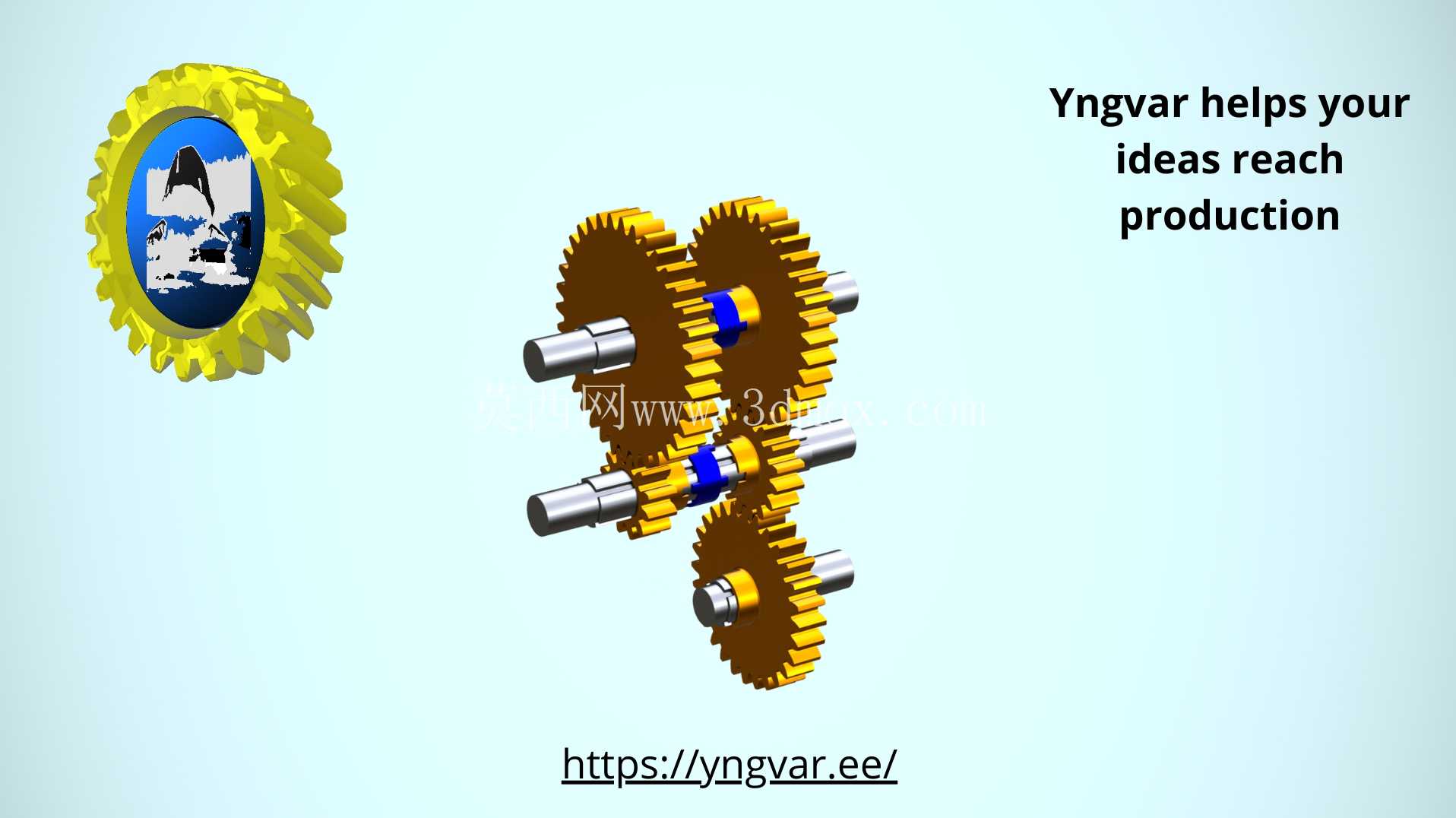

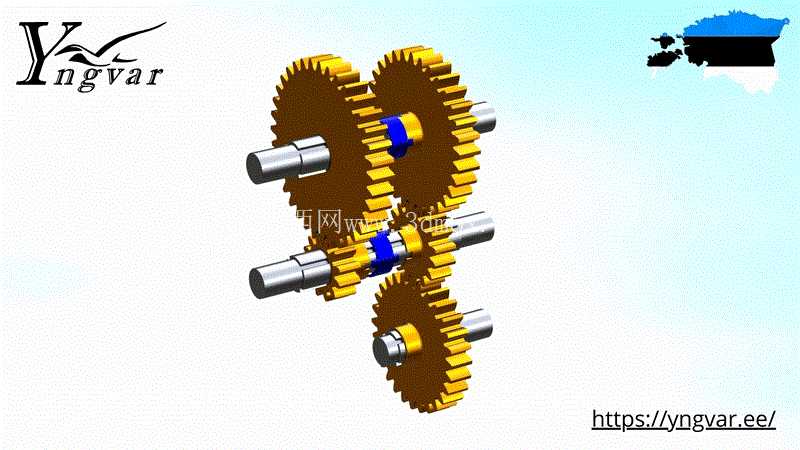

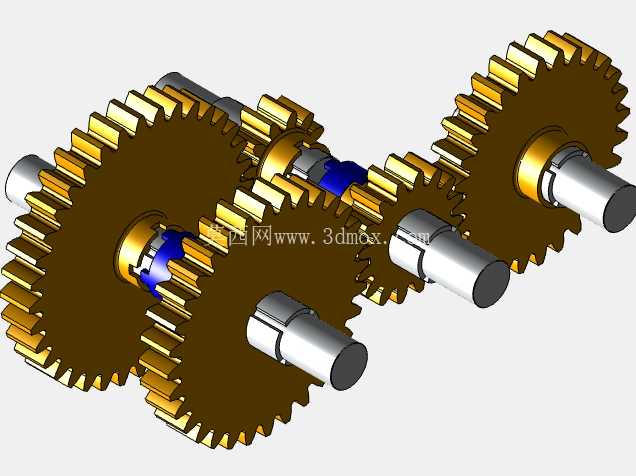

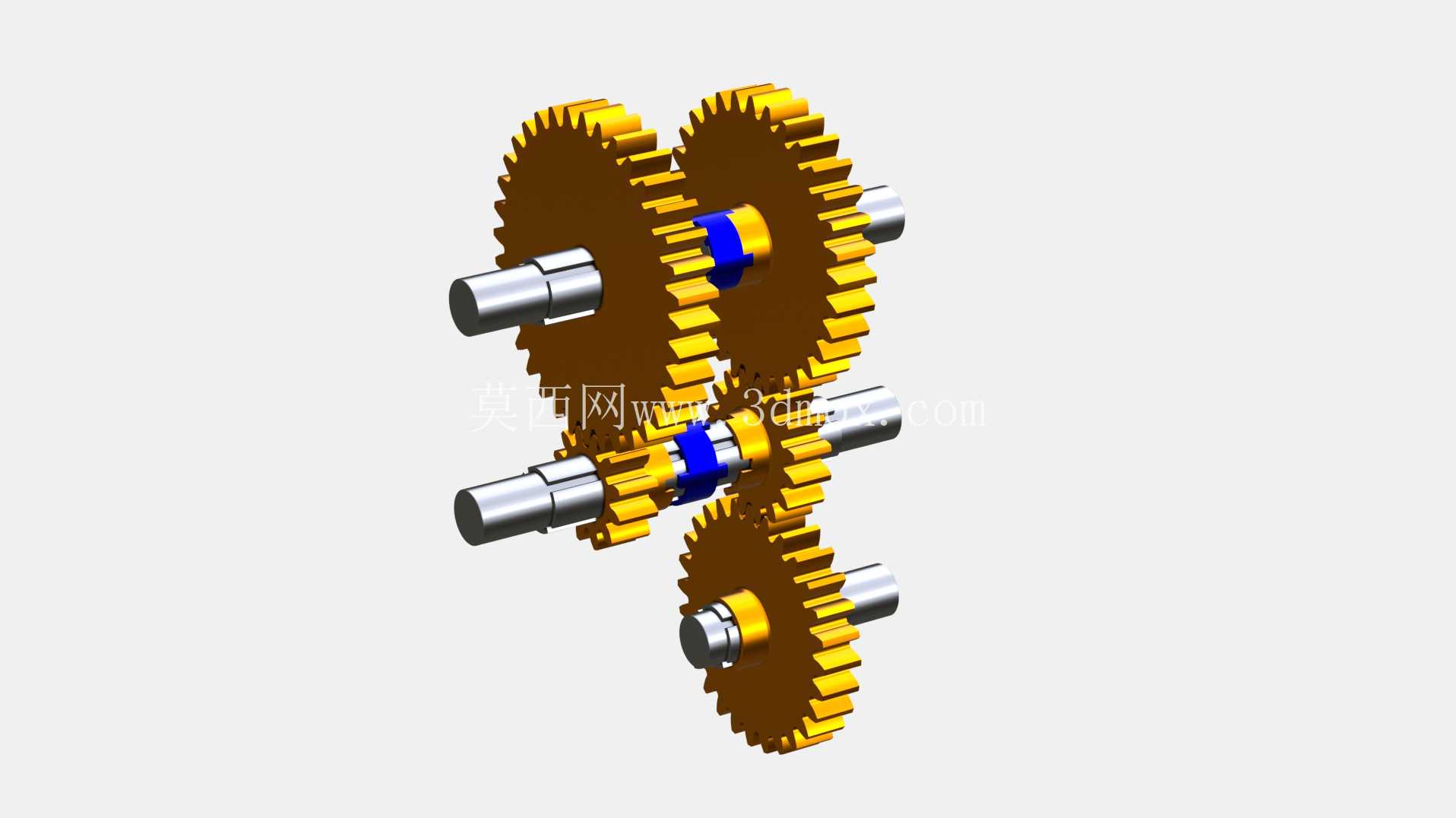

这套平行轴正齿轮传动结构,核心采用直齿圆柱齿轮作为动力传递载体,适配两轴线完全平行的动力传输场景,在轻工输送设备、小型机床进给机构、教学演示台架这类对传动精度有要求、但轴向安装空间受限的场合应用十分广泛。不同于斜齿齿轮传动会产生轴向分力的特性,正齿轮的轮齿齿向与安装轴线完全平行,啮合过程中仅产生径向作用力,支撑轴系无需额外设置承受轴向载荷的推力轴承,能大幅简化支撑端的结构设计,降低轴系加工与装配的精度要求,尤其适合小载荷、定速比或需要频繁换挡的传动工位。

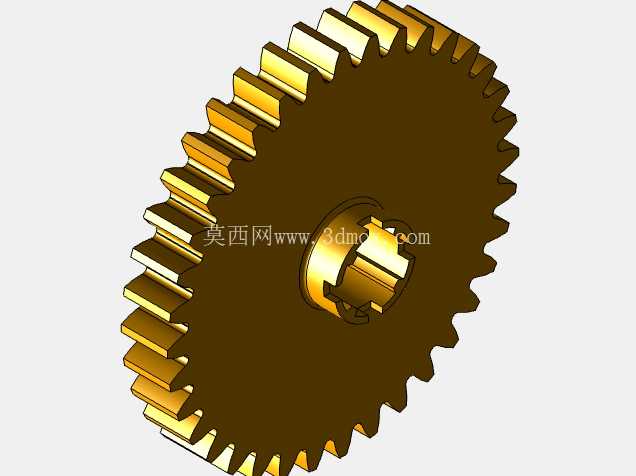

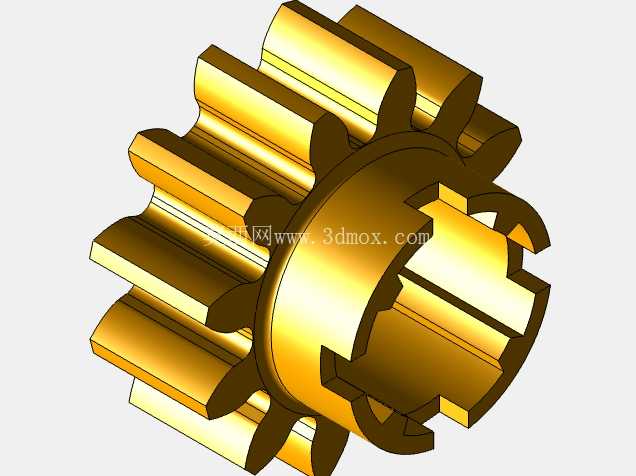

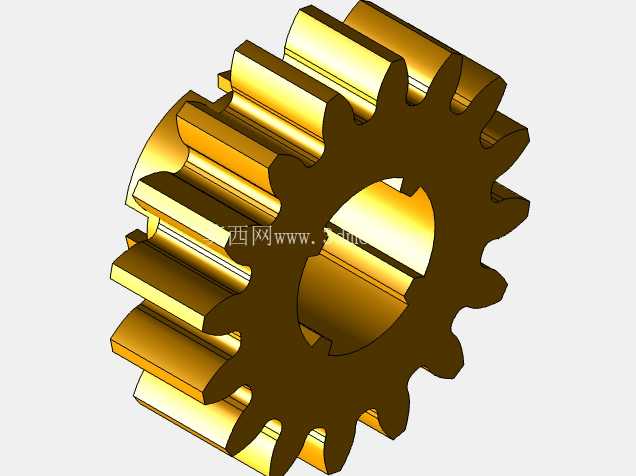

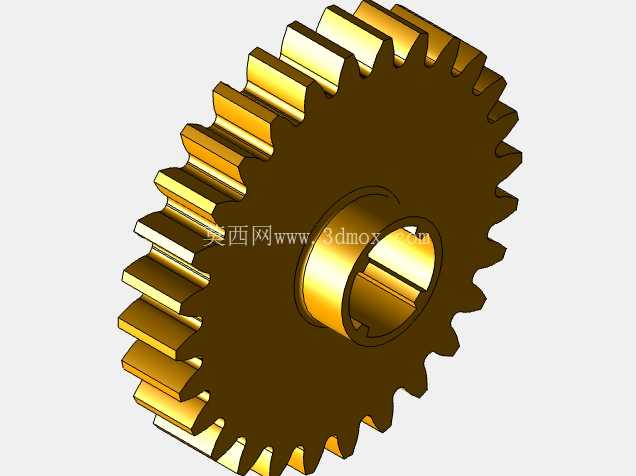

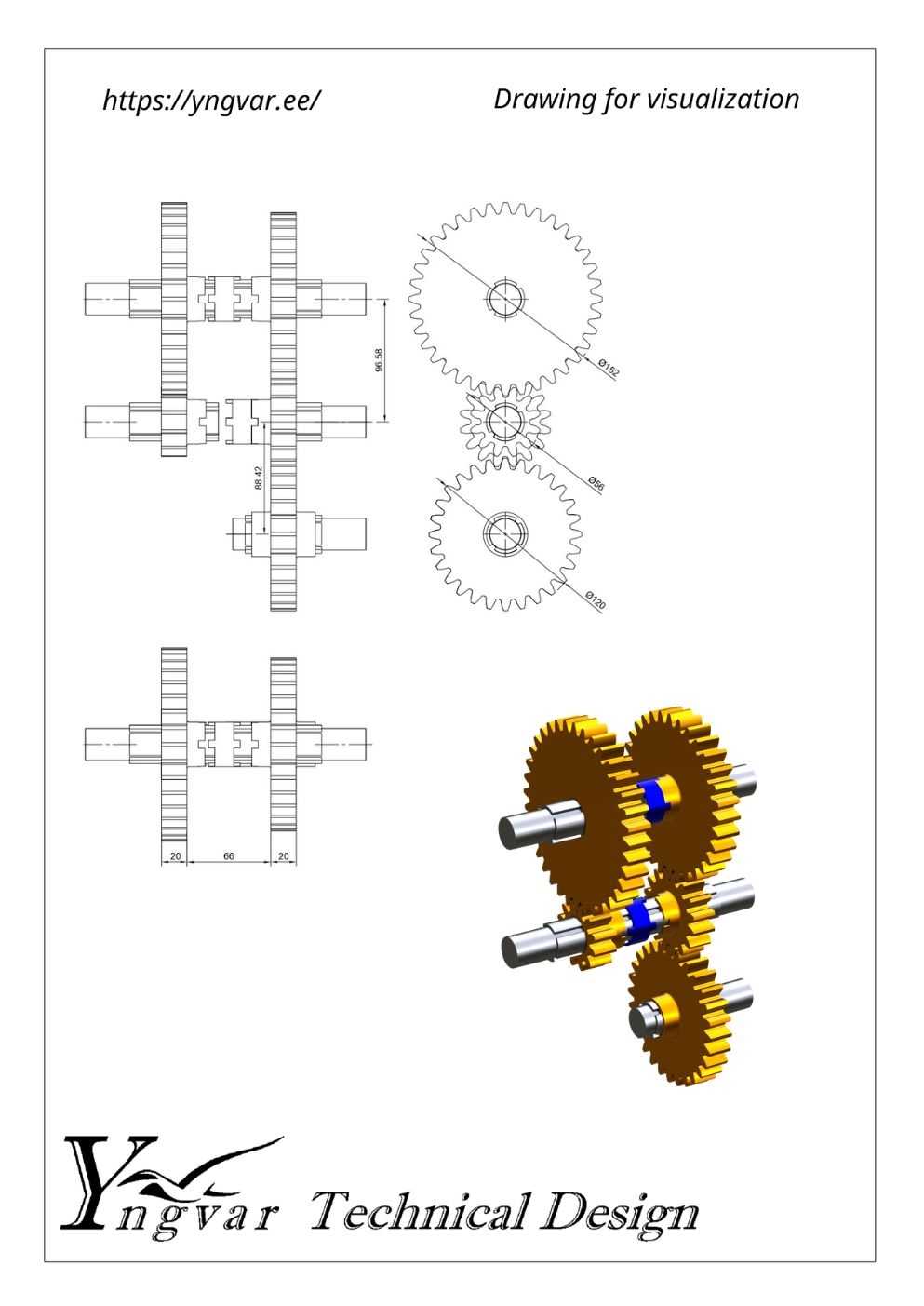

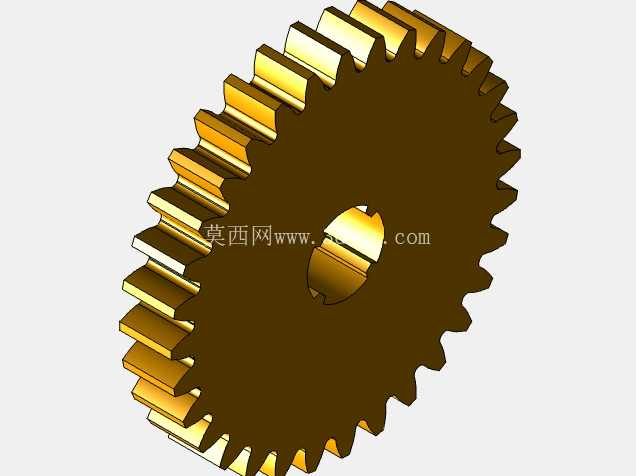

设计阶段首先确定了三级平行轴的排布逻辑,三根传动轴的中心距严格按照啮合齿轮的模数、齿数计算得出,每对啮合齿轮的侧隙控制在0.02-0.05mm区间,既避免热胀冷缩导致轮齿卡滞,也能减少回程间隙对传动精度的影响。轮齿部分采用标准渐开线齿形,压力角取通用的20度,齿顶高系数1,顶隙系数0.25,完全符合通用圆柱齿轮的加工标准,可直接采用标准滚刀、插齿刀完成加工,无需定制特殊刀具,能有效降低零件的加工成本。

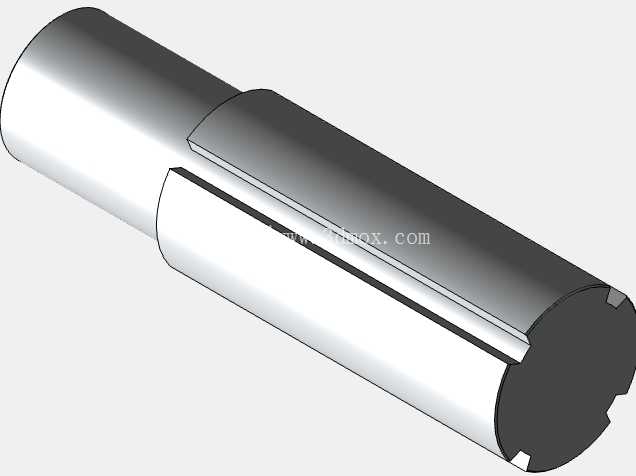

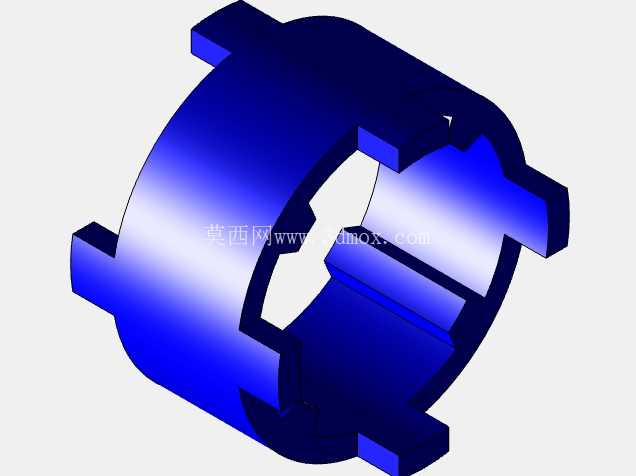

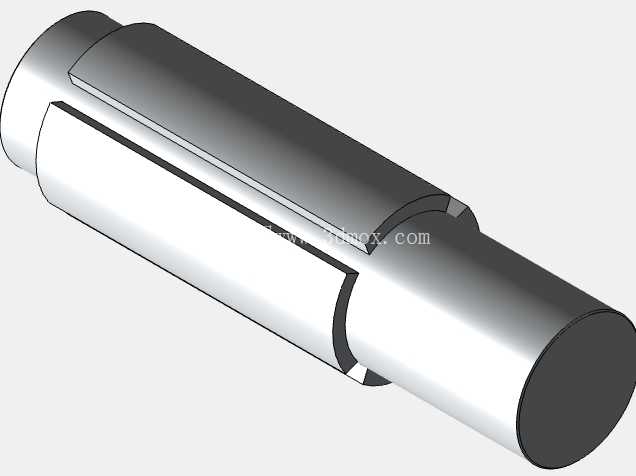

结构中额外集成的两个离合器组件,是这套传动组实现换挡功能的核心,离合器采用滑套式结构,通过拨叉带动滑套沿轴上的花键段轴向移动,实现与不同齿轮端面结合齿的啮合与脱开,以此切换不同的齿轮啮合副,最终输出不同的传动比。设计时特意将离合器的安装位置布置在轴系的中段,避开轴端的轴承支撑位,减少换挡时的轴向冲击力对轴承寿命的影响,同时花键段的长度经过精确计算,保证滑套在脱开状态下不会与相邻齿轮发生运动干涉,挂挡状态下结合齿的啮合长度不小于齿宽的三分之二,能可靠传递额定扭矩不打滑。

从安装边界来看,整套传动组的轴向总尺寸控制在180mm以内,径向最大轮廓尺寸不超过120mm,输入轴与输出轴的轴端均采用标准直径的圆柱轴伸,搭配普通平键即可完成与动力端、负载端的连接,轴伸端的台阶位置预留了轴承安装位与密封件槽位,可直接适配标准深沟球轴承与毡圈油封,无需额外加工定制安装结构。所有齿轮的内孔与轴的配合采用基孔制过渡配合,既保证装配时的同轴度要求,也方便后期维护时的拆卸更换。

实际运行过程中,这套正齿轮组的传动效率可达98%以上,因为轮齿啮合为线接触,且没有轴向力带来的额外摩擦损耗,相比蜗轮蜗杆、锥齿轮等传动形式,动力损耗更小,适合连续长时间运转的工况。由于正齿轮啮合时轮齿是沿全齿宽同时进入与退出啮合,运行时会存在一定的啮合冲击,因此这套结构更适合转速不超过1500r/min的中低速传动场景,如果用于更高转速的工况,可对轮齿进行齿顶修缘处理,降低啮合冲击带来的振动与噪音。

在装配逻辑上,整套结构采用分层装配的方式,先将齿轮、离合器滑套、定位轴套依次压装到对应的传动轴上,调整好各零件的轴向间隙后,再将整根轴组件装入箱体的轴承孔内,最后扣合箱盖完成总装。每个齿轮的端面都做了倒角处理,既方便装配时的导向,也能去除加工毛刺避免运行时刮蹭相邻零件。离合器的拨叉槽位置与滑套的行程做了匹配设计,拨叉摆动的两个极限位置分别对应两个挡位的完全结合与空挡状态,不会出现挂挡不到位或者脱挡的问题。

从维护角度来看,这套传动结构的所有零件均为通用机械零件,齿轮、轴承、离合器滑套都属于易采购的标准件范畴,后期出现磨损时无需整体更换传动组,仅需替换磨损的单个零件即可,维护成本极低。润滑方式采用脂润滑即可满足使用需求,无需设计复杂的油路循环系统,进一步简化了配套箱体的结构设计,非常适合小型化、低成本的传动设备使用。
