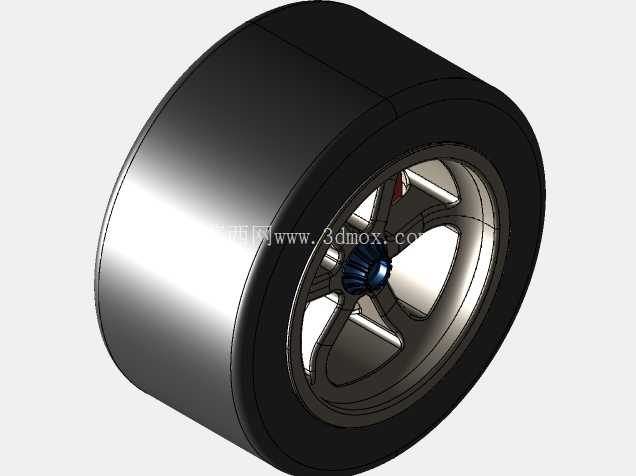

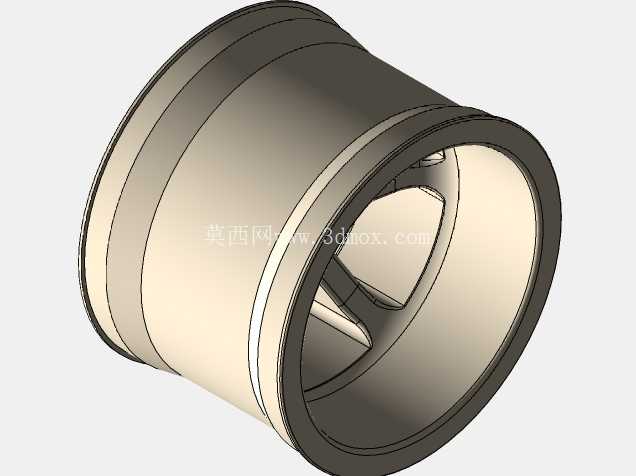

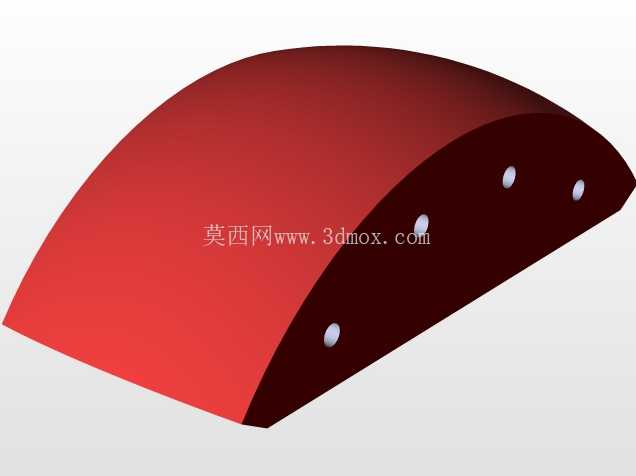

在场地赛车、高性能改装车的行走系统开发中,后轮作为主要的动力输出与载荷承载部件,其结构设计直接决定车辆的加速抓地表现、弯道侧向支撑能力以及高速行驶稳定性,这套右后车轮总成的设计,完全围绕高性能赛道使用场景展开,没有冗余的装饰性结构,每一处几何特征都服务于实际行驶需求。从实际装车场景来看,该车轮总成适配大马力后驱或四驱赛车的右后安装位,需要同时承受起步加速时的纵向扭矩、高速过弯时的侧向载荷,以及经过路肩时的垂向冲击,因此在结构设计阶段,首先明确了轮辋与轮胎的匹配边界:轮胎采用宽幅低扁平比设计,胎侧厚度较薄,能够在大侧向加速度下减少胎壁形变,保证胎面与赛道地面的接触面积始终维持在合理区间,避免因胎壁过度弯折导致抓地力骤降;轮辋部分采用多辐条镂空结构,辐条的走向并非随意设计,而是沿着轮心到轮辋边缘的载荷传递路径布置,每根辐条的截面都做了变厚度处理,靠近轮心安装座的位置截面更厚,能够承受更大的应力集中,往轮辋边缘延伸的过程中厚度逐步收窄,在保证结构强度的前提下尽可能降低旋转件的簧下质量——对于行走系统而言,簧下质量每降低1kg,对整车操控响应的提升效果相当于簧上质量降低5-8kg,这也是高性能车轮设计中核心的优化方向。轮心的安装定位结构做了精准的止口设计,能够与后轮轴头的定位台阶完全贴合,保证车轮旋转时的同轴度,避免高速行驶出现动平衡超差引发的抖动;安装孔位的分布采用等节圆布置,孔位周边做了局部加厚处理,分散轮毂螺栓紧固时的压应力,防止长期大扭矩冲击下出现安装孔开裂的问题。轮胎与轮辋的配合边界做了对应的限位结构,轮辋边缘的凸缘高度经过反复校核,既能够保证轮胎在极低胎压的赛道工况下不会发生脱圈,又不会因为凸缘过高增加不必要的重量,同时轮辋内部的气门嘴安装位预留了足够的操作空间,方便赛事维修过程中快速调整胎压,适应不同赛道的抓地特性。从设计思路上看,这套总成没有照搬民用车辆的车轮结构,而是完全偏向赛道使用取向:民用车辆的车轮设计会更多考虑成本、耐用性以及不同路况的适应性,而这套高性能车轮的所有结构取舍都围绕轻量化、高强度、载荷传递效率三个核心目标展开,比如辐条之间的镂空区域,除了减重之外,还能够为制动系统提供足够的通风空间,赛车在连续重刹的过程中,制动盘与制动片的温度会快速升高,轮辐之间的空隙能够引导行驶气流直接冲刷制动系统,带走多余热量,避免制动热衰减。在安装边界的设定上,轮辋的偏距经过匹配计算,能够保证车轮安装后与轮拱、悬架摆臂、减震器等周边部件保留足够的运动间隙,即使在悬架被压缩到极限行程、同时承受最大侧向载荷的情况下,轮胎也不会与轮拱内衬或者悬架部件发生剐蹭;轮胎的外径尺寸也与整车的传动比标定匹配,不会因为车轮外径变化导致时速表、里程表出现过大偏差,同时也能保证变速箱的换挡逻辑与动力输出特性维持在设计区间内。从材料应用的角度,轮辋采用合金材质,相比传统钢制轮辋,在同等强度下重量能够降低40%以上,同时合金材料的散热性能更好,能够辅助制动系统散热,也能避免长期使用后的锈蚀问题;轮胎采用高性能复合橡胶配方,胎面的接地形状经过优化,在干地赛道条件下能够提供最大的抓地力,胎体结构采用高强度帘线层,能够承受大扭矩输出下的胎体形变,避免急加速时出现胎面打滑。在实际赛事应用中,这类右后车轮总成需要配合对应的轮速传感器、制动盘、轮轴轴承等部件协同工作,轮心位置的预留结构能够适配轮速传感器的信号齿圈安装,不需要额外做结构修改;总成的动平衡精度要求远高于民用车标准,在装配完成后需要在高精度动平衡机上做校准,残余不平衡量控制在极小的范围内,避免300km/h以上的高速行驶状态下车轮出现振动,影响车辆的行驶稳定性与操控手感。
