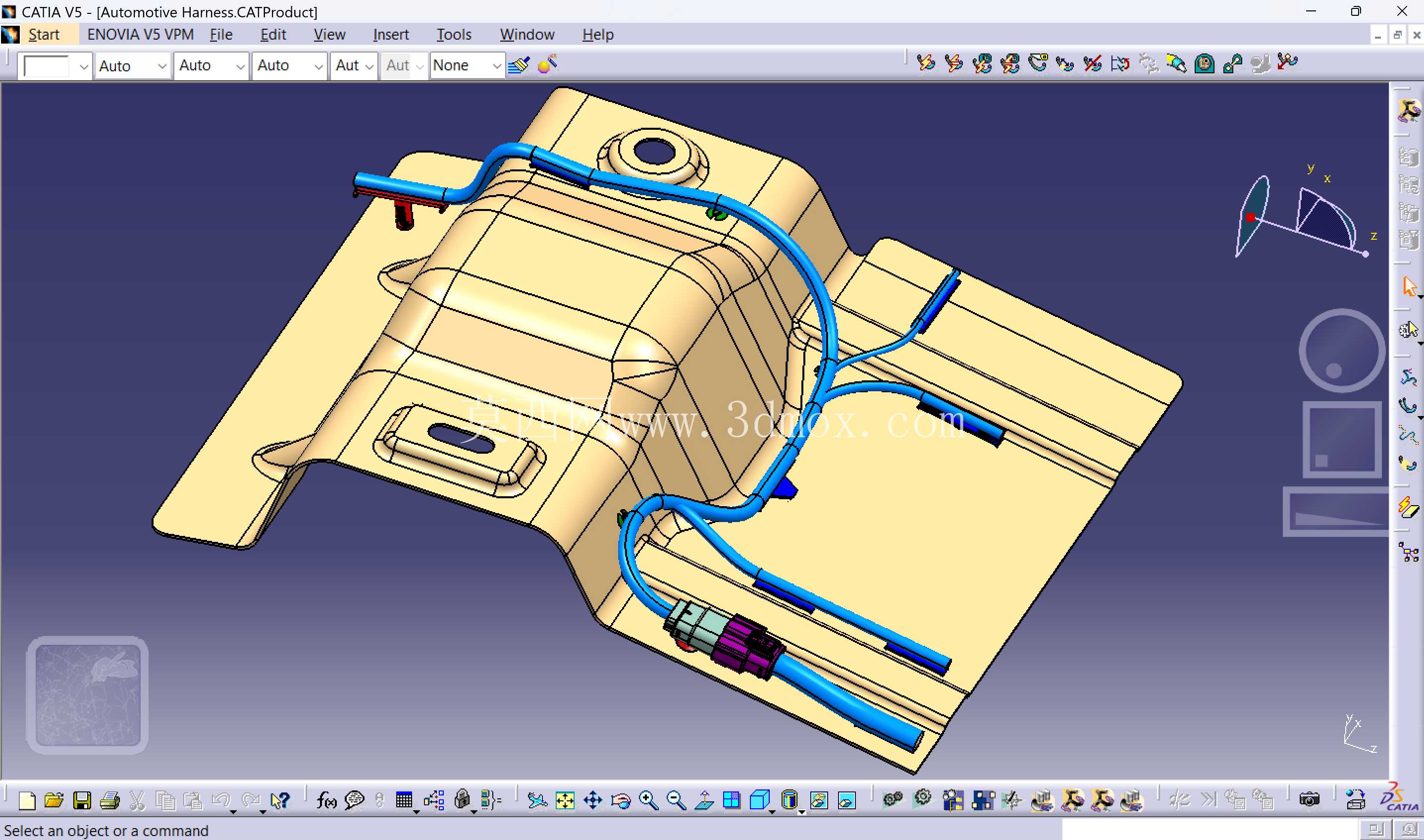

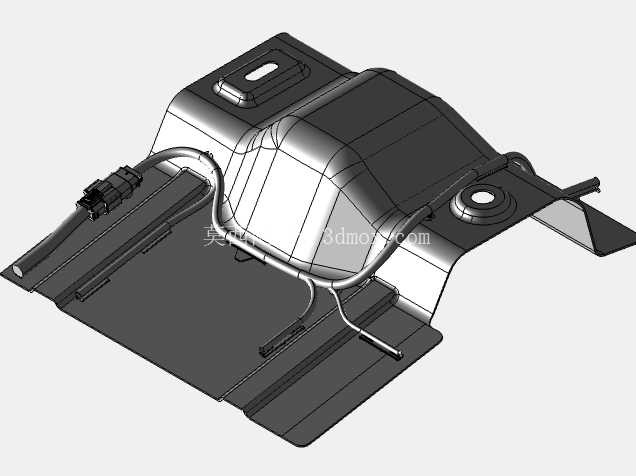

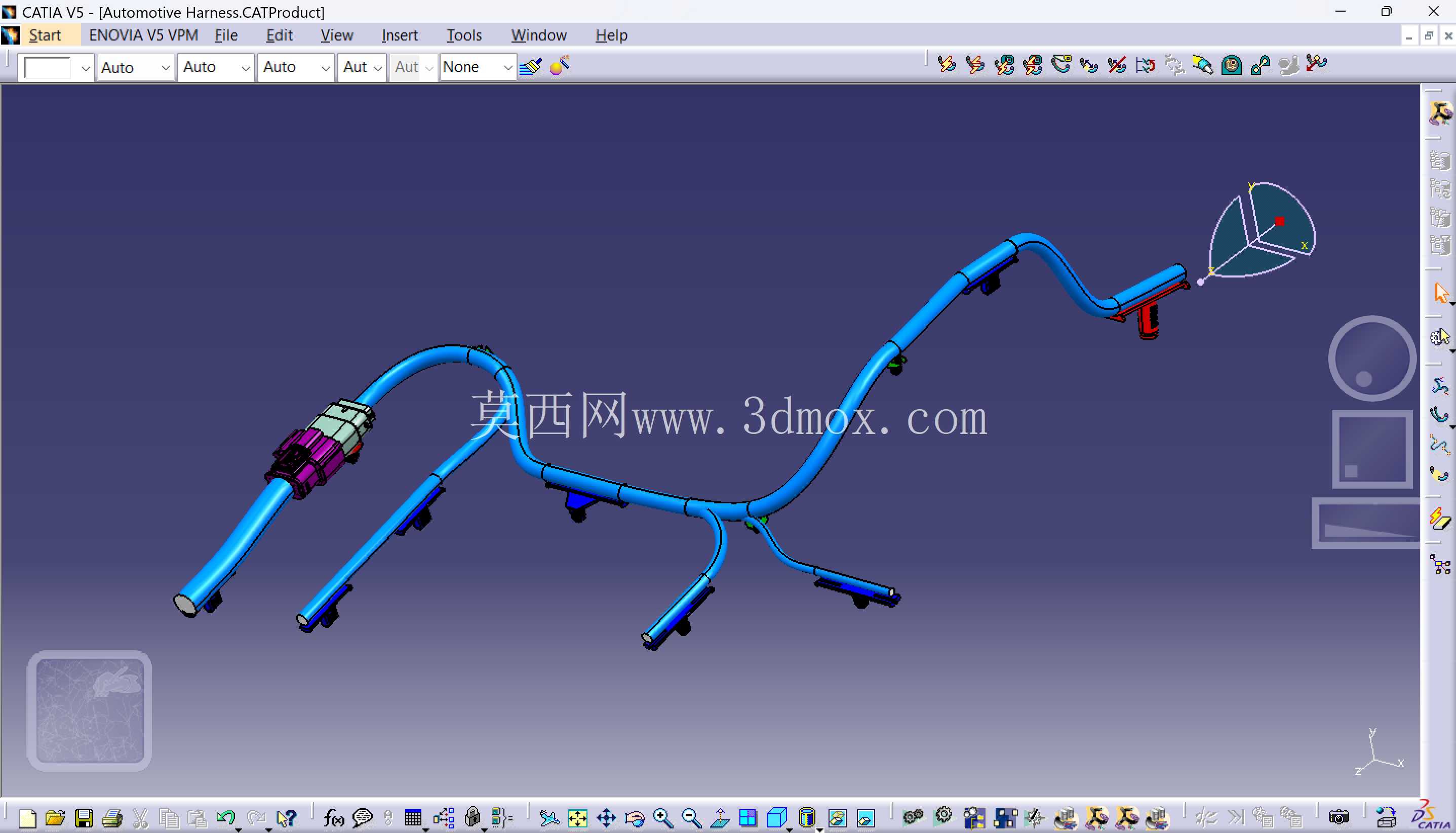

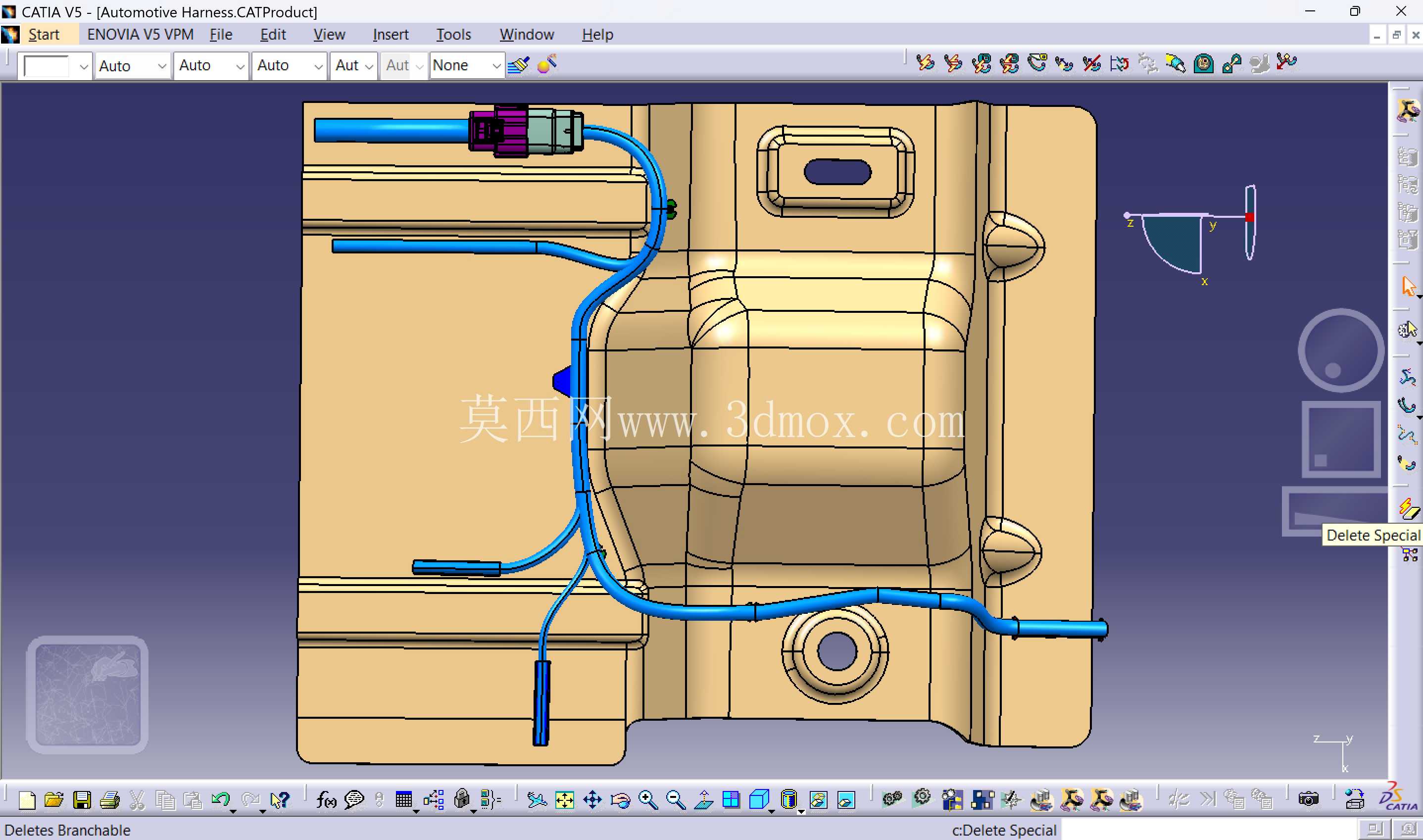

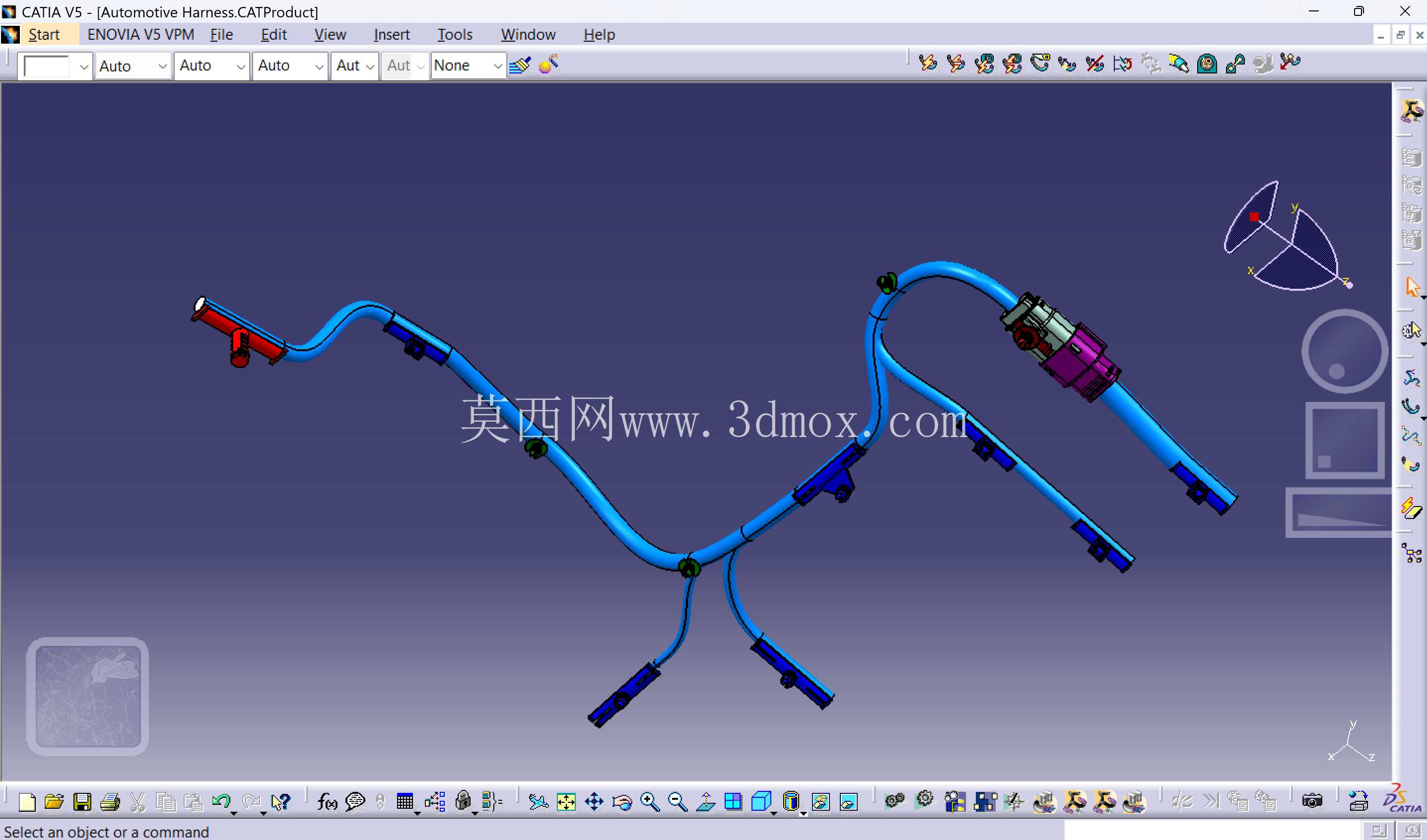

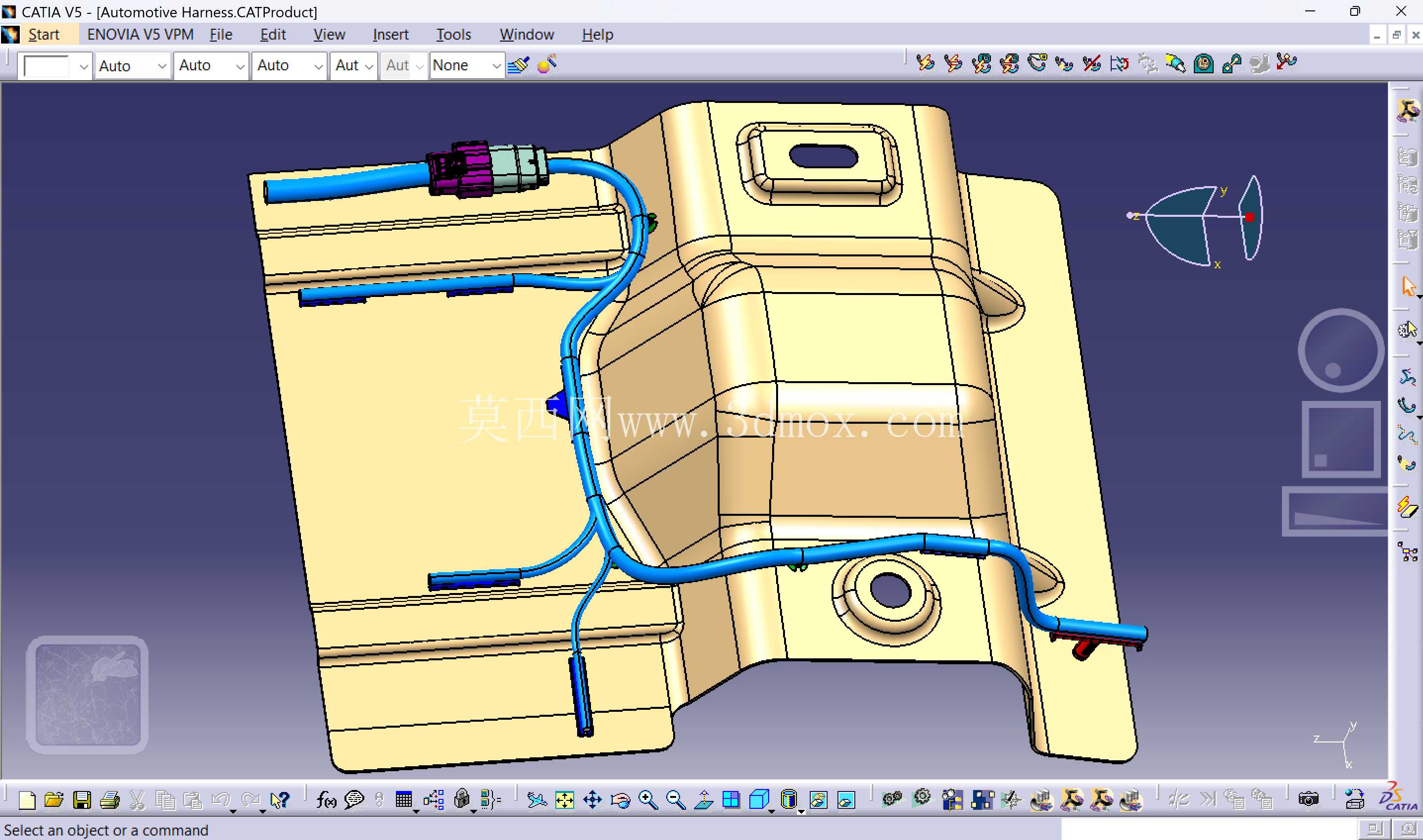

白车身适配汽车电气线束布线结构设计

车载电气线束是整车电路的神经脉络，在白车身焊装完成后的总装环节，线束的布线合理性直接决定后续车载电器的装配效率、长期使用可靠性，甚至影响整车电路安全。本次设计的线束结构，完全贴合白车身侧围内板的型面走向布局，避开了白车身焊装后的所有锐边、焊点凸起区域，从根源上避免车辆长期行驶振动过程中线束外被层被钣金割破引发的电路短路风险。设计过程中首先梳理了白车身侧围区域的所有安装边界：侧围内板上的冲压定位孔直径为12mm，周边30mm范围内无其他安装附件，可作为线束固定卡扣的基准安装位；侧围内板与外板之间的空腔最小间隙为18mm，因此线束主干外径控制在12mm以内，分支线束外径控制在6-8mm区间，完全满足空腔穿装的空间要求，不会出现装配时线束被挤压变形的问题。线束的分支走向完全匹配对应区域的车载电器安装位置：靠近侧围上部的分支对接顶棚阅读灯、侧气帘触发线路，中部的分支对接车门线束接插件、B柱安全带提醒传感器线路，下部的分支对接地板线束、后排座椅电器线路，每个分支的长度预留了30mm的装配余量，既不会因为线束过短导致接插件插接困难，也不会因为余量过长在车身空腔内晃动产生异响。布线过程中特意避开了白车身的后期注蜡孔、防腐喷涂作业区域，避免总装后工序的防腐材料覆盖线束接插件导致接触不良；同时所有线束弯折处的转弯半径都控制在线束外径的3倍以上，避免线束内部铜芯因弯折角度过小出现断芯问题，延长线束的使用寿命。固定卡扣的间距设置也完全符合车载线束的设计规范：直线段卡扣间距控制在150mm，弯折段卡扣间距缩小到80mm，确保车辆在颠簸路面行驶时，线束不会出现大幅位移，接插件不会受到额外的拉扯力。接插件的选型全部采用带自锁结构的车用防水接插件，对接后可实现IP67级防护，即使车身空腔内有少量冷凝水渗入，也不会引发接插件锈蚀、电路短路问题。整个线束的布局完全顺着白车身的加强筋走向布置，既利用加强筋的凸起结构为线束提供额外的防护，也避免线束凸起于钣金表面，影响后续内饰板的安装，不会出现内饰板装配后被线束顶起产生缝隙的问题。在设计阶段还同步考虑了后期维修便利性，所有接插件的位置都预留了足够的操作空间，维修人员不需要大面积拆解内饰件就可以完成接插件的插拔检测，降低后期的维保成本。针对白车身钣金的公差累积问题，线束上的固定卡扣全部采用带浮动结构的塑料卡扣，可吸收±3mm的安装孔位公差，降低总装线上的装配难度，减少装配工时。
