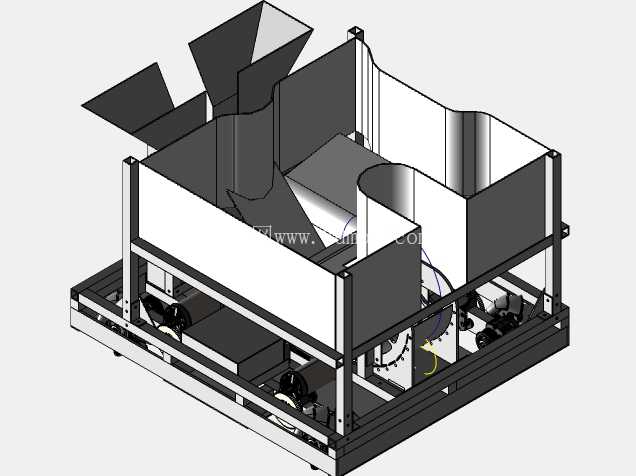

FRC赛事SteamWorks竞赛专用机器人结构

该套机器人结构针对FRC赛事SteamWorks主题的竞技需求开发，整体采用分层式框架布局，底层为行走驱动与动力安装层，中层为物料暂存与输送通道，上层为物料收集导向结构，各层之间通过铝型材支架与螺栓连接形成刚性整体，可承受竞技过程中的快速启停、碰撞冲击等复杂载荷。从实际赛事应用场景来看，这类机器人需要在封闭的竞技场地内完成燃料球收集、齿轮输送、绳索攀爬等多项任务，因此结构设计上优先考虑了功能集成度与动作可靠性，底层驱动轮组采用对称布局，搭配多组从动万向轮保证转向灵活性，驱动电机安装位预留了足够的散热空间，同时电机与轮组之间的传动路径做了最短化处理，减少动力传输过程中的损耗。中层的物料暂存仓采用倾斜导板设计，收集到的物料可依靠自重滑向输送机构，无需额外设置复杂的推送结构，有效降低了整机重量与故障点，仓体侧壁采用镂空式框架搭配挡板的结构，在保证结构强度的同时尽可能减轻自重，提升机器人的移动速度与负载能力。上层的收集导向机构采用可开合的翻板结构，翻板展开后可扩大物料收集的覆盖范围，收拢后可缩小整机横向尺寸，满足场地通行的宽度限制，翻板的驱动转轴安装在仓体顶部的横梁上，转轴两端设置了限位结构，避免翻板开合角度过大造成机构干涉。从安装边界来看，整机的外形尺寸严格匹配赛事规则的尺寸限制，所有突出结构在收拢状态下均不超出规则限定的外轮廓，各机构的运动行程均做了限位校核，不存在动作过程中超出机身轮廓的风险，电气线路的走线槽沿框架内侧布置，避免运动机构剐蹭线路造成故障。设计过程中针对竞技场景的碰撞问题，在机身外侧的关键受力位置设置了防撞缓冲结构，框架的连接节点均采用加强角码固定，承受冲击载荷的部位做了加厚处理，同时整机的重心控制在底盘中心偏下位置，快速转向、急停过程中不会出现侧翻风险。物料输送机构采用带传动结构，传送带表面设置了防滑挡条，可稳定输送不同尺寸的竞技道具，输送机构的出料口位置对准上层的发射机构安装位，可直接将物料输送至发射端完成投射动作，各功能模块之间采用模块化安装设计，单个模块出现故障时可快速拆卸更换，减少赛事过程中的维修耗时。攀爬机构的安装位预留了足够的结构强度，挂点位置做了局部加强处理，可承受整机攀爬时的全部重量，挂点的挂钩采用导向斜面设计，可在移动过程中快速对准绳索挂接位置，无需精准对位即可完成挂接动作。整体结构的装配公差控制在合理范围内，所有转动副均预留了合适的配合间隙，不会因为场地内的灰尘、碎屑进入造成卡滞，同时各易损部件均采用标准化配件，可快速采购替换，适配赛事期间的快速维修需求。
