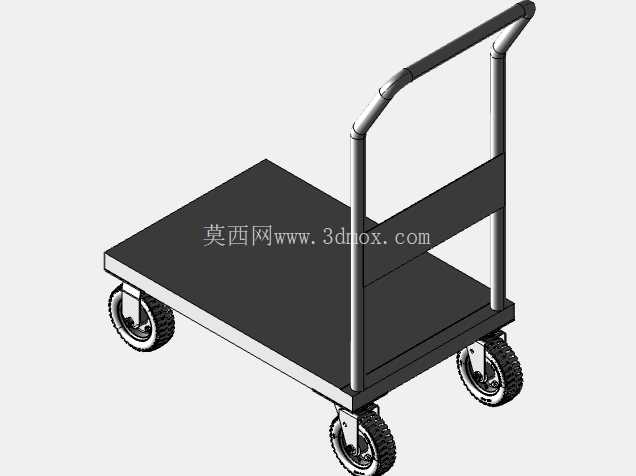

工厂物料转运四轮手推车结构设计

这款四轮手推车的设计初衷，是匹配服装生产车间内无袖衬衫运输环节的工位间物料流转需求，作为产线辅助工装设备，解决裁剪后裁片、缝制半成品、整烫后成品在不同工序工位间的短距离转运痛点，避免人工抱持搬运造成的面料褶皱、工件散落问题，同时适配车间内狭窄的通道通行、工位旁临时停靠的使用场景。从功能特性来看，整车采用平板承载式结构，承载面做了平整化处理，没有突出的棱角或凸起结构，避免刮蹭勾扯面料类轻质工件，承载边缘做了小高度的围边设计，防止转运过程中堆叠的物料从侧边滑落，围边高度控制在30mm以内，不会阻碍物料的上下取放操作。行走部分选用的是市面上通用的标准脚轮部件，两个定向轮布置在车体靠近推行侧的一端，两个万向带刹脚轮布置在前端，既可以保证长距离推行时的直线行进稳定性，也能在工位旁停靠时踩下刹车锁定轮体，避免车体滑动偏移，脚轮的安装高度经过匹配计算，整车承载面距离地面的高度控制在220mm，符合人体工程学的取放高度，操作人员站立时无需过度弯腰就能完成物料的码放与拿取，降低长时间重复操作的腰部负荷。设计过程中优先考虑了车间内的通行边界，整车的宽度控制在600mm，能够顺利通过车间内宽度800mm的人行通道，以及设备之间预留的700mm检修间隙，整车长度控制在900mm，在工位旁停靠时不会占用过多的通道空间，不会阻碍其他人员或小型设备的通行。车架主体采用薄壁方管焊接结构，在保证整体结构强度、满足额定承载150kg使用需求的前提下，尽可能降低整车自重，方便操作人员在空载时挪动调整车体位置，焊接位置都做了打磨圆角处理，没有尖锐的焊渣凸起，避免勾扯衣物或者划伤操作人员。推行把手设置在车体一端的上方，高度距离地面900mm，操作人员自然站立握持时手臂处于放松状态，推行时不需要刻意抬臂或者弯腰，把手表面做了防滑处理，即使手上沾有少量面料纤维或者车间内的浮尘，也能稳定握持不会打滑。在实际使用场景中，这款手推车除了适配服装生产车间的物料转运，也可以用于电子装配车间的元器件盒转运、仓储区域的小件货品分拣转运、实验室的样品及工具转运等多种场景，只要是平整硬化的室内地面，都能顺畅推行。脚轮选用的是标准外购件，后期维护更换十分方便，不需要定制特殊规格的配件，轮体采用静音橡胶材质，在环氧地坪或者瓷砖地面上推行时不会产生过大的噪音，不会干扰车间内的正常生产作业环境。整车的结构没有复杂的传动或者联动部件，日常使用基本不需要特殊维护，只需要定期检查脚轮的转动顺滑度、紧固安装螺丝即可，使用成本极低。设计时还考虑了堆叠存放的需求，当多台手推车闲置时，可以将把手设计为可翻折结构，翻折后多台车体可以嵌套堆叠存放，大幅减少闲置时的仓储占用空间，适合车间内多台配置、交替使用的需求。承载面的平整度公差控制在1mm以内，放置堆叠的物料箱或者平整的裁片堆时不会出现倾斜歪倒的情况，车体的重心经过匹配设计，即使承载的物料偏向一侧，也不会出现侧翻的风险，推行过程中经过地面小幅度的接缝或者坡度不超过5度的小斜坡时，也能保持稳定，不会出现物料滑落的情况。
