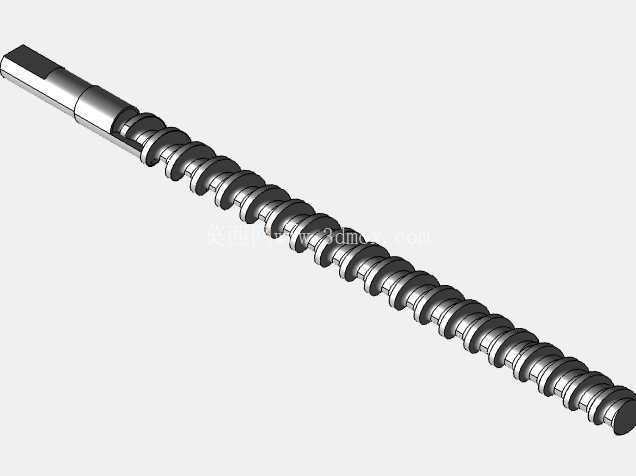

该螺杆属于单螺杆挤出设备的核心塑化输送部件,主要面向聚丙烯粒料的连续挤出加工场景,常见于小型实验挤出线、型材挤出机组、聚合物改性试产设备以及教学项目中的挤出主机装配环节。螺杆在机筒内旋转时,依靠螺旋槽道与机筒内壁形成的封闭输送空间,将料斗落入的固态聚丙烯颗粒向前推送,依次完成固体输送、压实、熔融剪切、均化混炼与稳压挤出,最终把塑化均匀的熔体送入后续模头,是决定挤出产量、熔体温度均匀性和成型稳定性的关键零件。
从实际装配边界看,螺杆外径为12.5mm,长径比为20,对应有效工作长度约250mm,螺距取10mm。外径与机筒内孔之间需要保留很小且均匀的径向间隙,间隙过大会造成熔体回流、输送效率下降和压力波动,间隙过小则会因热膨胀、弯曲挠度或加工同轴度误差引发刮筒。建模时不能只画出螺旋外形,还要把螺杆与机筒、推力轴承、传动连接段、加料口和出料端的空间关系一并校核,避免装配后出现螺旋棱与加料区干涉、尾部连接长度不足或端部伸入模头流道过长等问题。
螺杆材料选用SAE4140合金结构钢,这种材料具有较好的强度、韧性和调质处理适应性,能够承受挤出过程中产生的扭矩、轴向压力和周期性热载荷。实际制造中,螺杆毛坯通常先进行粗加工和调质,再加工螺旋槽、支承轴颈和驱动端,表面可根据磨损与腐蚀工况进行硬化或防护处理。对于聚丙烯加工而言,物料整体腐蚀性不强,但玻纤填充、色母或回收料会明显增加螺棱磨损,因此螺旋外径、槽底圆角和推力面的尺寸一致性需要重点控制。
结构上,螺杆一端为传动与支承连接段,用于传递旋转扭矩并承受熔体反压形成的轴向力;另一端为伸入机筒的工作段,连续螺旋叶片沿轴向展开。螺距取10mm时,螺旋升角与输送能力之间取得较均衡的关系,适合常规粒料进料和稳定推送。槽深变化会影响压缩比,若沿程保持合理的容积收缩,可使松散颗粒在前进过程中逐渐压实,排出夹带气体,并通过机筒外加热和螺杆剪切热共同完成熔融。三维设计时应将螺棱顶部、槽底过渡圆角和首尾封料段表达清楚,因为这些位置直接关系到物料滞留、清洁难度和局部应力集中。
在工程应用中,这类小直径螺杆并不追求大型生产线的极高产量,而更强调结构紧凑、拆装方便和实验参数可控。它可以用于小型管材、棒材、薄膜或共混试样的挤出,也可作为验证聚合物输送原理的样机部件。设计时需要结合聚丙烯的熔融温度范围、进料颗粒形态和目标产量校核转速与扭矩:转速提高会增加输送量和剪切热,但也可能导致熔体过热;转速过低则会使出料压力不稳。螺杆的直线度同样重要,细长轴在长径比20的条件下容易产生挠曲,建模和出图时应明确支承跨距、轴颈直径及热处理要求。
三维建模过程中,螺旋主体可通过回转毛坯与螺旋扫掠切除相结合的方式建立,螺棱两侧面、槽底圆弧和端部过渡应保持连续,避免出现尖角或碎面。尾部连接结构要与联轴器或减速输出端匹配,键槽、扁位或螺纹连接段需满足扭矩传递要求。整机检查时,应把螺杆放入机筒轴线位置,观察加料口下方螺旋槽的有效进料长度、末端与模头之间的缓冲距离,以及轴承座处的安装空间。这样完成的模型不仅用于外观展示,也能直接服务于结构干涉检查、加工工艺讨论和挤出机方案选型。
