摩托车方向柱上联板结构设计

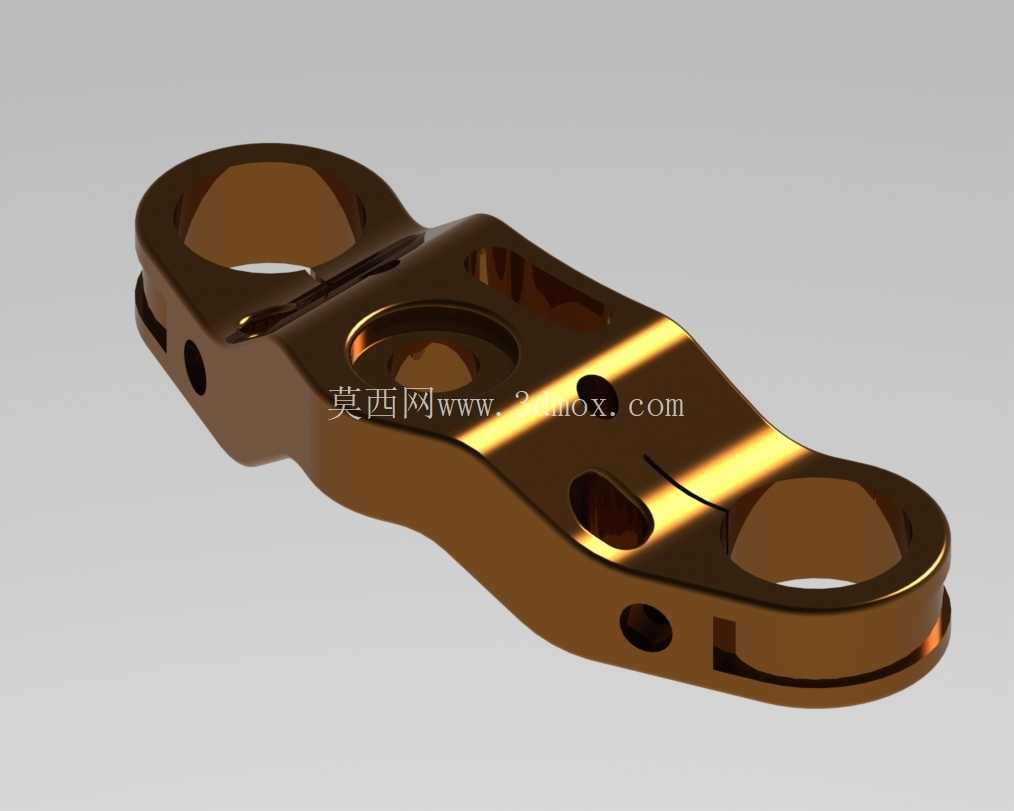

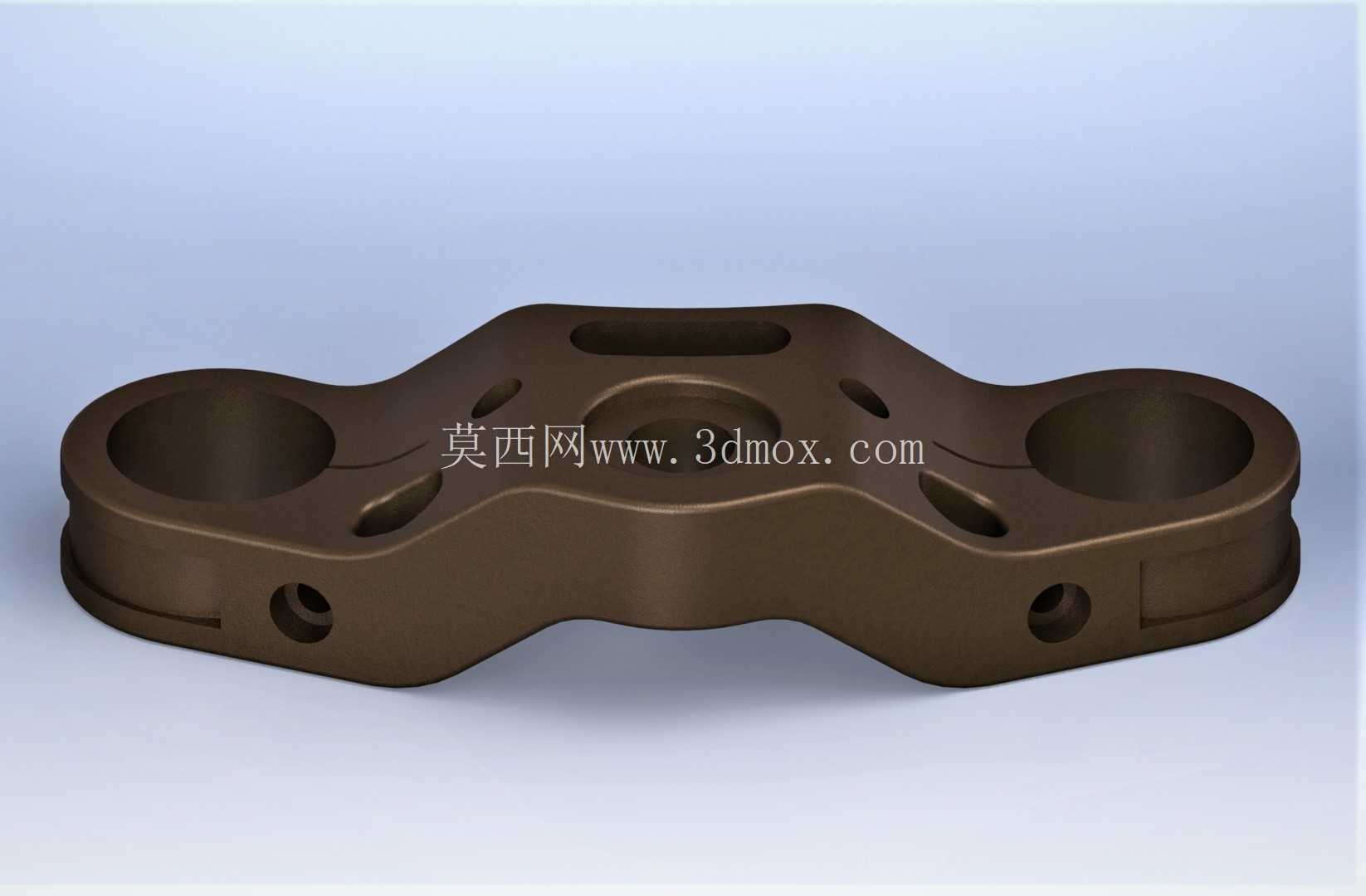

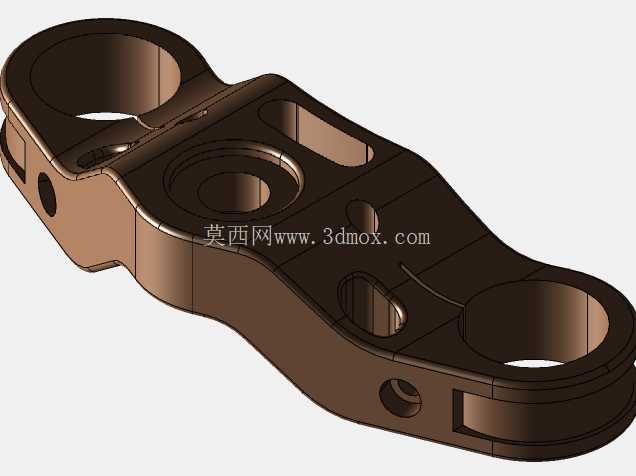

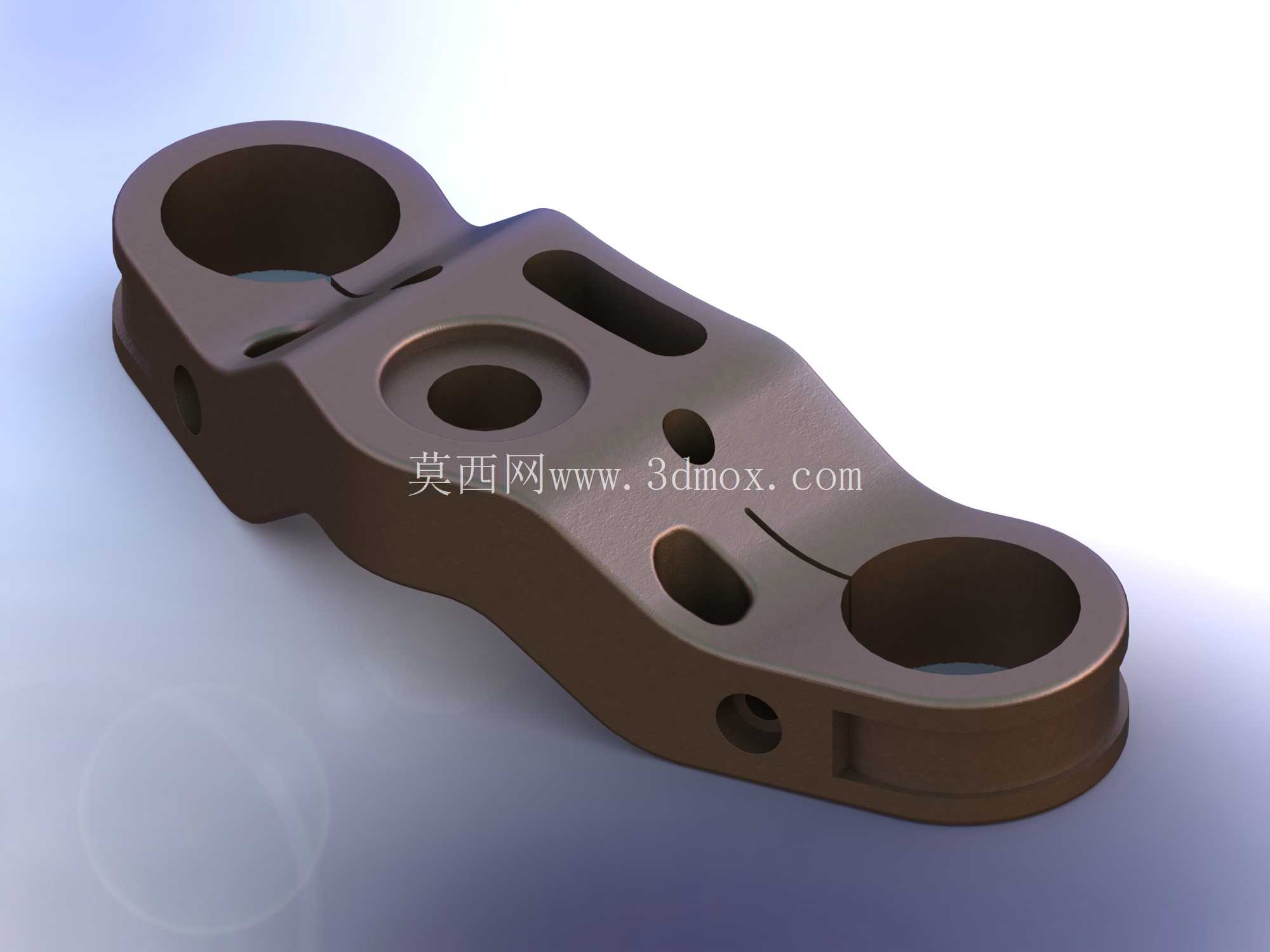

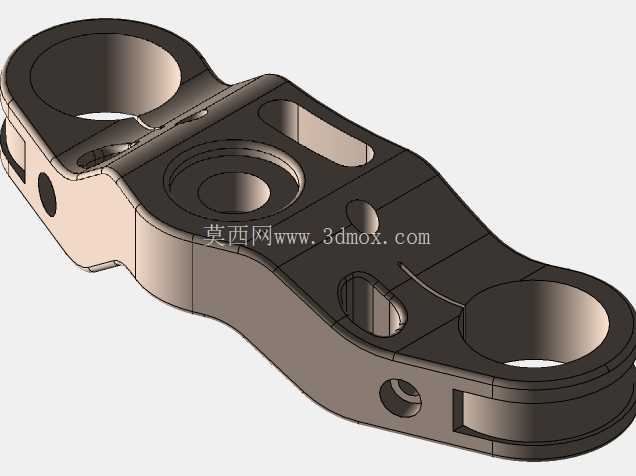

该部件属于两轮摩托车转向系统的核心承载构件，日常工况下承担着连接方向柱、固定左右前减震器上安装端、传递转向操作力矩的核心作用，骑行过程中车手施加在车把上的转向力会通过该构件同步传递至两侧减震套筒，带动前轮完成转向动作，同时该构件还承担着前减震上部的定位约束作用，避免减震套筒在颠簸路面出现径向窜动，直接影响整车转向的精准度与行驶稳定性。从结构设计逻辑来看，整体采用对称式异形轮廓布局，中部设置的通孔用于与方向柱上端进行同轴配合，通过端面压紧或者锁紧螺母实现轴向固定，两侧的大直径通孔分别对应左右前减震器的上安装位，孔位的同轴度、中心距公差直接决定了前减震的安装姿态，若中心距偏差超出允许范围，会导致减震套筒出现别卡现象，加速减震油封磨损，同时影响前轮的定位参数，造成行驶跑偏、轮胎偏磨等问题。构件本体上开设的多个异形减重孔，是在保证整体结构强度、刚度满足工况载荷要求的前提下，通过拓扑优化去除非承载区域的材料，既能够降低构件自身重量，实现整车簧下质量的轻量化优化，提升减震系统的响应速度，也能够减少压铸生产过程中的材料消耗，降低坯件的缩孔、缩松缺陷概率。构件侧面分布的小直径径向孔，用于安装减震锁紧螺栓，螺栓拧紧后会顶紧减震套筒的外圆柱面，实现减震与上联板的刚性固定，孔位的轴线垂直度需要严格控制，避免螺栓锁紧时出现偏载，导致减震套筒表面出现压痕或者锁紧力不足的问题。从安装边界来看，该构件的安装平面需要与方向柱轴线保持严格垂直，两侧减震安装孔的轴线与中部方向柱安装孔的轴线平行度公差需要控制在合理范围内，才能保证前减震安装后处于正确的工作角度，匹配整车的前倾角、拖曳距设计参数，保障直线行驶稳定性与转向回正性能。构件的整体轮廓采用大圆弧过渡设计，既能够避免压铸过程中出现应力集中导致的坯件开裂，也能够减少使用过程中应力集中带来的疲劳失效风险，表面的平整区域还可以预留车把固定座、仪表安装支架的安装点位，拓展构件的集成安装功能。在压铸工艺适配性上，整体壁厚保持均匀过渡，避免出现壁厚突变导致的压铸填充缺陷，各个安装孔的端面预留有足够的加工余量，用于后续机加工保证安装面的平面度与孔位的尺寸精度，构件的边缘设置有合理的脱模斜度，满足压铸生产的脱模要求，减少生产过程中的顶出变形。实际装车工况下，该构件需要承受颠簸路面传递的冲击载荷、转向过程中的扭转力矩、紧急制动时的纵向载荷，因此在结构设计时对各个安装孔周边、连接臂位置的截面厚度进行了针对性加强，保证在极限载荷下不会出现断裂或者塑性变形，同时通过结构优化让载荷传递路径更加顺畅，从车把安装位到方向柱、再到两侧减震安装位的力流路径没有突变区域，有效降低应力集中系数，提升构件的疲劳寿命。
