四轮车辆手动变速箱离合器结构设计

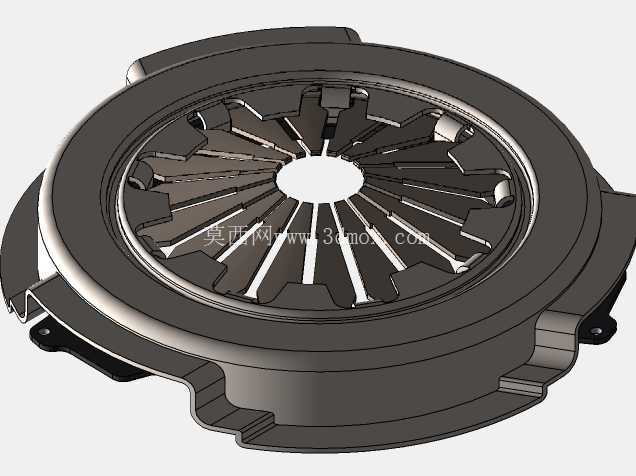

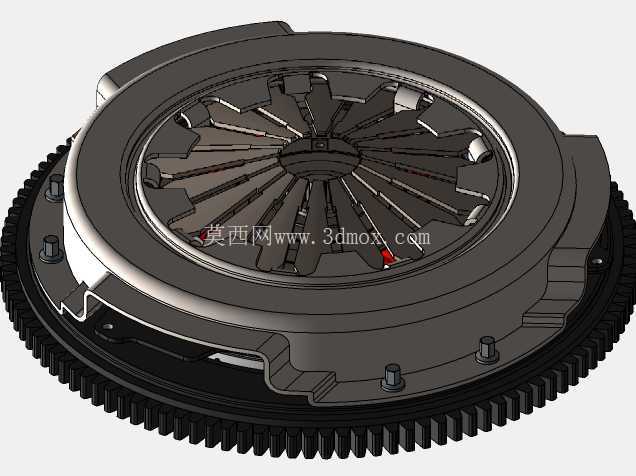

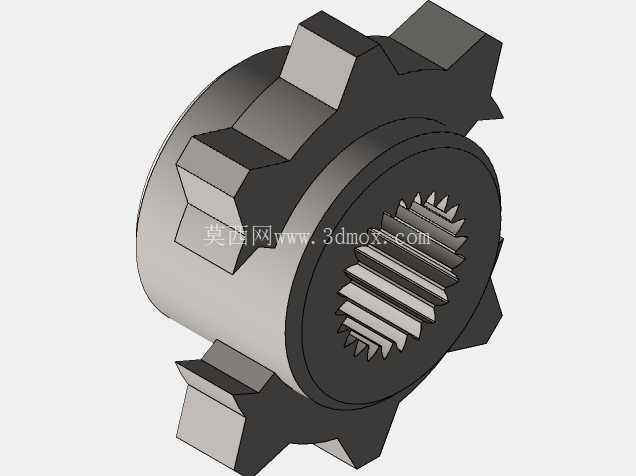

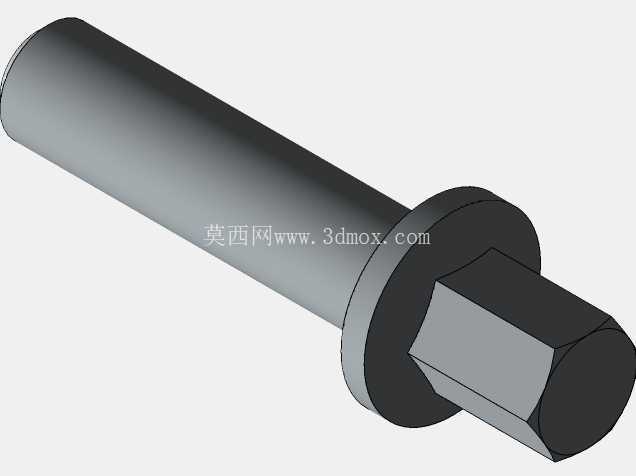

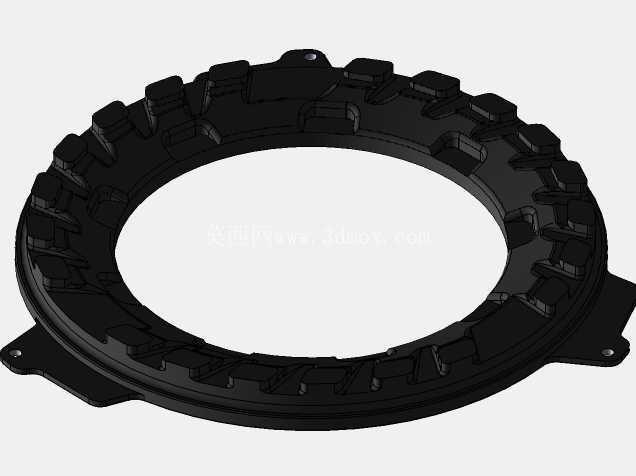

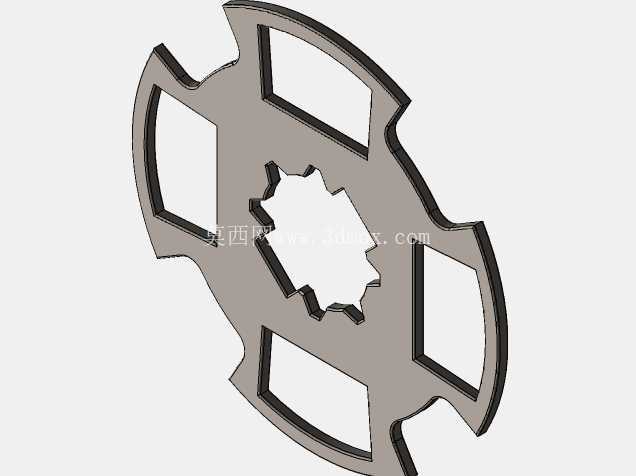

　　在燃油动力四轮车辆的传动系统布局中，手动变速箱配套的离合器总成是衔接发动机动力输出与变速箱输入轴的核心部件，日常工况下需要频繁完成动力接合与切断动作，既要保证起步阶段动力的平顺传递，避免传动系统受到冲击载荷，也要在换挡过程中暂时切断动力链路，让变速箱内不同速比的齿轮副能够顺利完成啮合切换，减少换挡打齿、同步器异常磨损的问题。这套离合器的整体结构采用常见的膜片弹簧式布局，外围集成了与发动机飞轮匹配安装的齿圈结构，安装时通过周向均布的螺栓将离合器压盘总成固定在飞轮端面，从动盘总成夹持在压盘与飞轮的摩擦面之间，中心花键孔与变速箱输入轴配合，将发动机输出的扭矩通过摩擦副的静摩擦力传递至变速箱输入端。

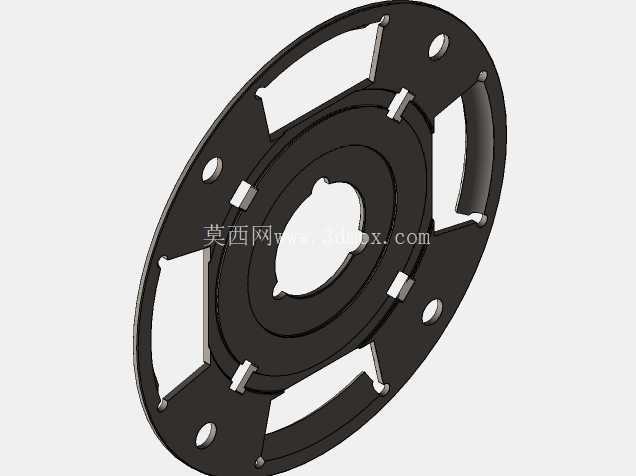

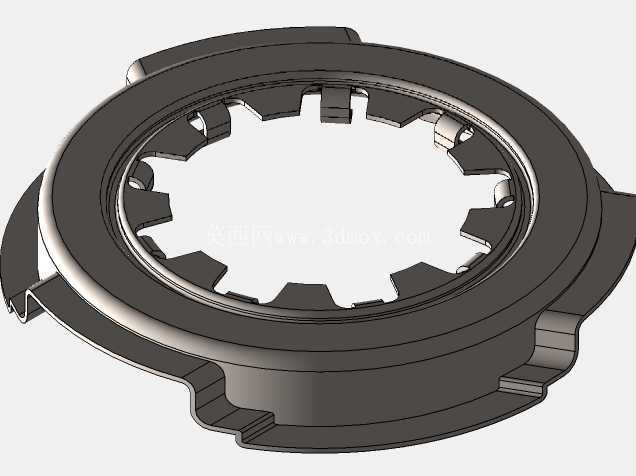

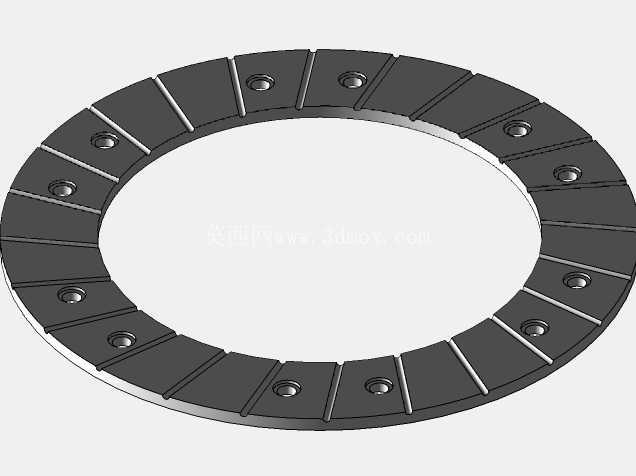

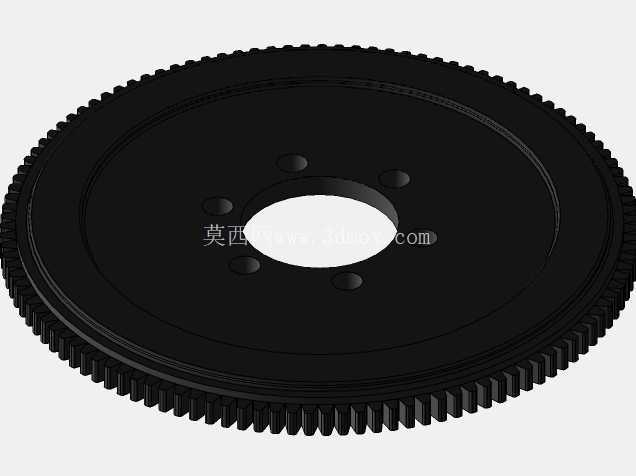

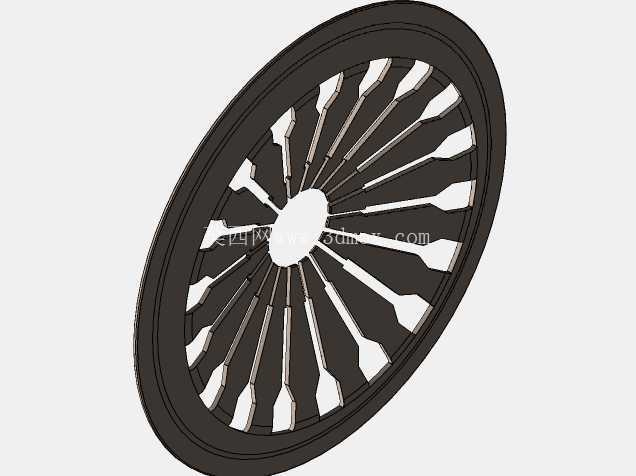

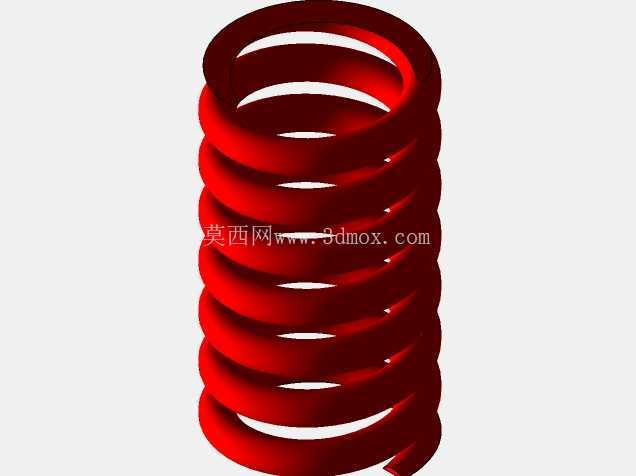

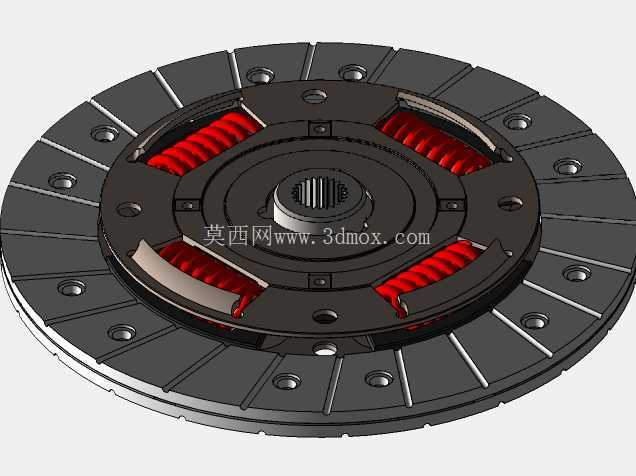

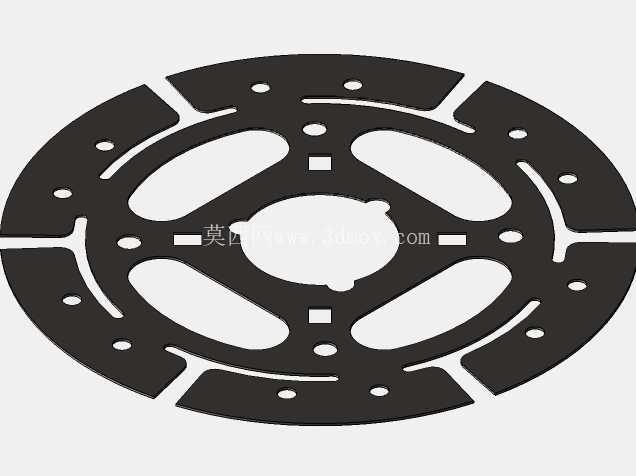

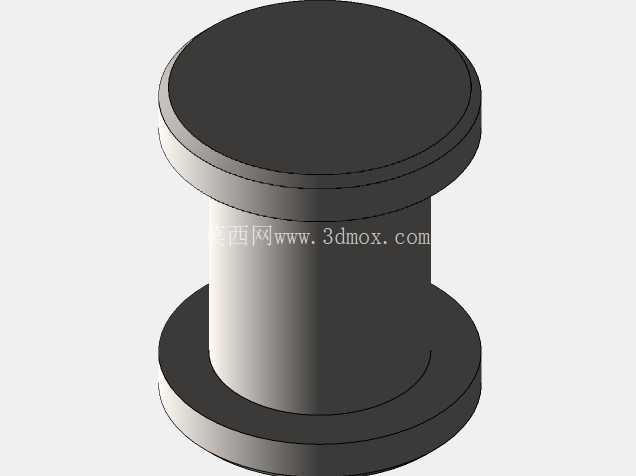

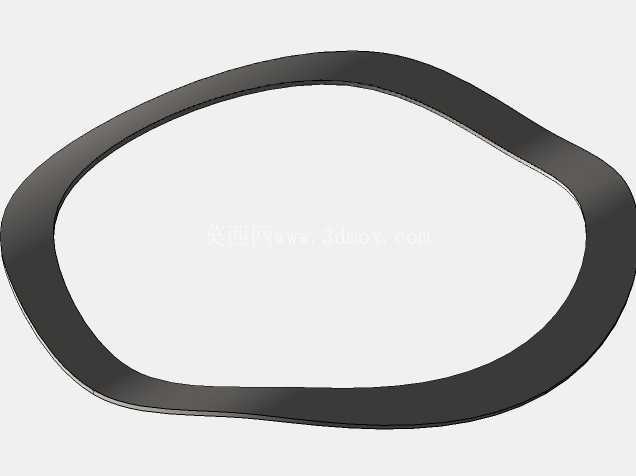

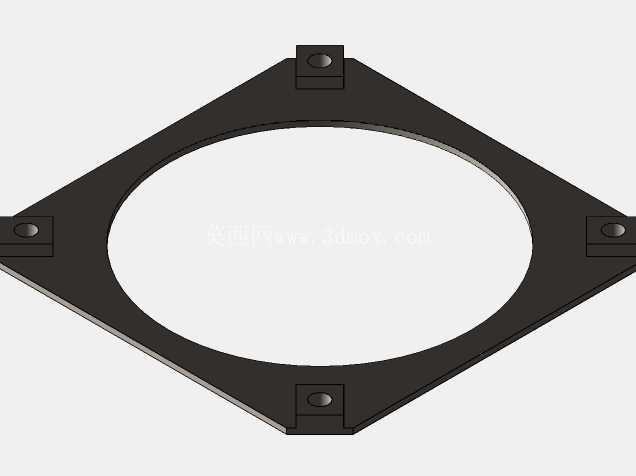

　　从结构设计逻辑来看，膜片弹簧作为核心压紧元件，相比传统的螺旋弹簧压紧结构，整体轴向尺寸更紧凑，压紧力分布更均匀，在摩擦片出现正常磨损的工况下，膜片弹簧的弹力特性能够保持相对稳定的压紧力输出，不会像螺旋弹簧结构那样随着摩擦片磨损出现压紧力快速衰减的问题，同时膜片弹簧本身兼起分离杠杆的作用，大幅减少了总成内的零部件数量，降低了整体结构重量，也减少了故障发生的概率。离合器的压盘本体采用灰铸铁材质铸造后加工成型，摩擦面经过平面磨削处理，平面度公差控制在0.05mm以内，保证与从动盘摩擦片能够实现全面积贴合，避免局部接触导致的摩擦片烧蚀、磨损不均问题。压盘周向设计有传动钢片连接结构，通过弹性钢片将压盘与离合器盖连接，既能够传递发动机输出的扭矩，也允许压盘在分离、接合过程中沿轴向做小范围的平移运动，保证分离动作的顺畅性。外围的飞轮齿圈采用过盈配合压装在飞轮外缘，齿形参数与起动机驱动齿轮匹配，负责车辆启动时传递起动机的扭矩，带动发动机曲轴完成初始转动。从动盘总成内部设计有轴向布置的扭转减振弹簧，能够吸收发动机运转过程中产生的扭转振动，过滤传动系统的冲击载荷，避免怠速工况下传动系统出现共振异响，同时也能在急加速、急减速的工况下缓冲冲击，保护变速箱齿轮与传动半轴等部件。

　　在安装边界设计上，离合器总成的轴向安装尺寸需要与发动机曲轴端面、变速箱输入轴的伸出长度匹配，压盘总成的安装孔位周向位置度公差严格控制，保证装配后压盘与飞轮的同轴度，避免运转过程中出现动不平衡量过大导致的整车抖动问题。分离轴承与膜片弹簧分离指的接触端面设计有合理的初始间隙，对应踏板的自由行程，避免分离轴承长期处于压紧状态导致的异常磨损，同时也保证摩擦片在正常接合状态下能够被完全压紧，不会出现打滑丢转的问题。在实际使用场景中，这套离合器需要能够传递发动机输出的最大扭矩，摩擦片的摩擦系数、有效摩擦半径、压紧力参数经过匹配计算，保证最大静摩擦力矩能够覆盖发动机最大输出扭矩的1.3倍以上，避免大负荷工况下出现离合器打滑的问题。

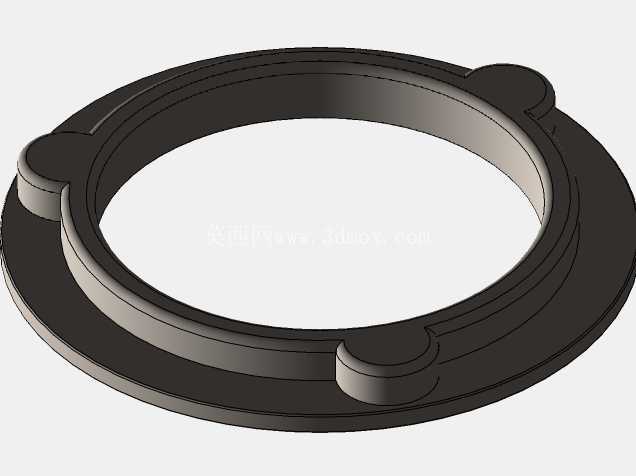

　　分离指的高度经过一致性调校，保证分离过程中压盘的抬起量均匀，不会出现偏磨问题。总成装配完成后需要经过动平衡校验，剩余不平衡量控制在允许范围内，避免高转速运转时产生振动，影响传动系统的NVH表现。日常工况下，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指，膜片弹簧以支撑圈为支点发生弹性变形，带动压盘向后移动，解除对从动盘的压紧力，此时主从动部分之间的摩擦连接断开，发动机动力不再传递至变速箱，即可完成换挡或者停车操作；当缓慢松开离合器踏板时，压盘在膜片弹簧的弹力作用下逐渐压紧从动盘，压紧力逐步提升，传递的扭矩逐渐增大，直到主从动部分转速完全同步，完成动力的平顺接合。
