FEA优化患者专用格子踝足矫形支具

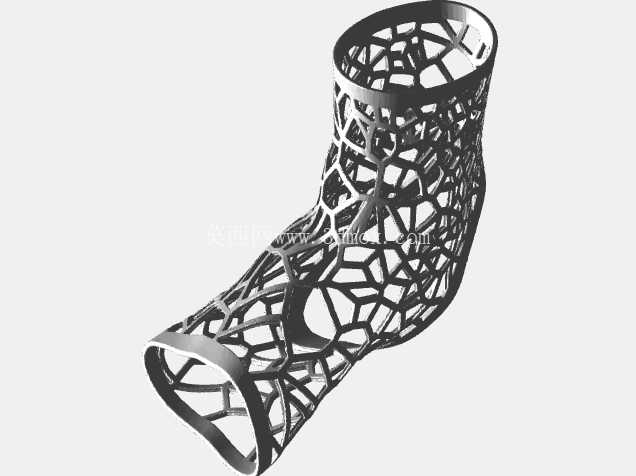

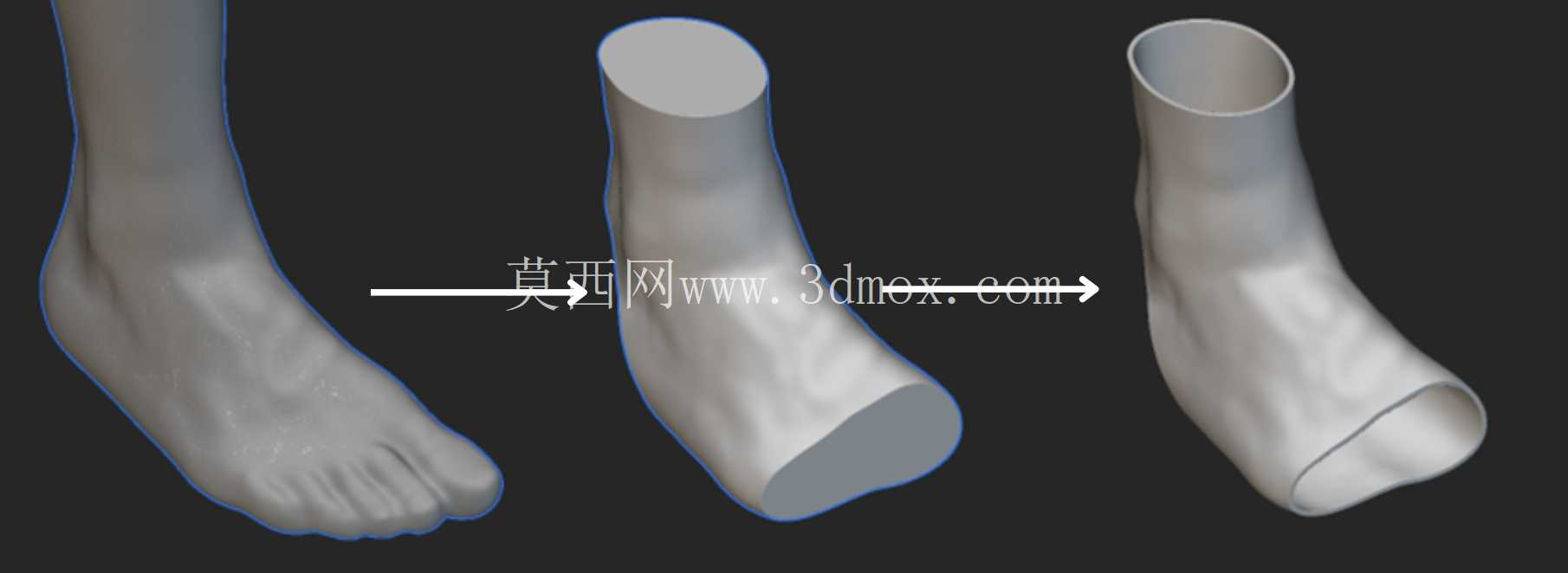

这款踝足矫形支具的设计核心围绕临床康复场景的实际痛点展开，日常接诊中常遇到传统实心支具重量大、透气性差，长期佩戴易引发皮肤压疮、患者依从性低的问题，同时统一规格的成品支具无法匹配不同患者的足部三维轮廓，易出现局部应力集中，既影响康复效果，也会造成佩戴不适。设计初期先通过三维扫描获取患者足部及踝部的完整点云数据，将扫描得到的STL数据导入隐式建模环境，先完成支具与体表的贴合面拟合，预留出临床常用的压力衬垫安装间隙，避免支具直接压迫骨突位置，比如内外踝、足背动脉搏动处都做了局部的轮廓避让，保证佩戴时不会卡压体表骨性标志。

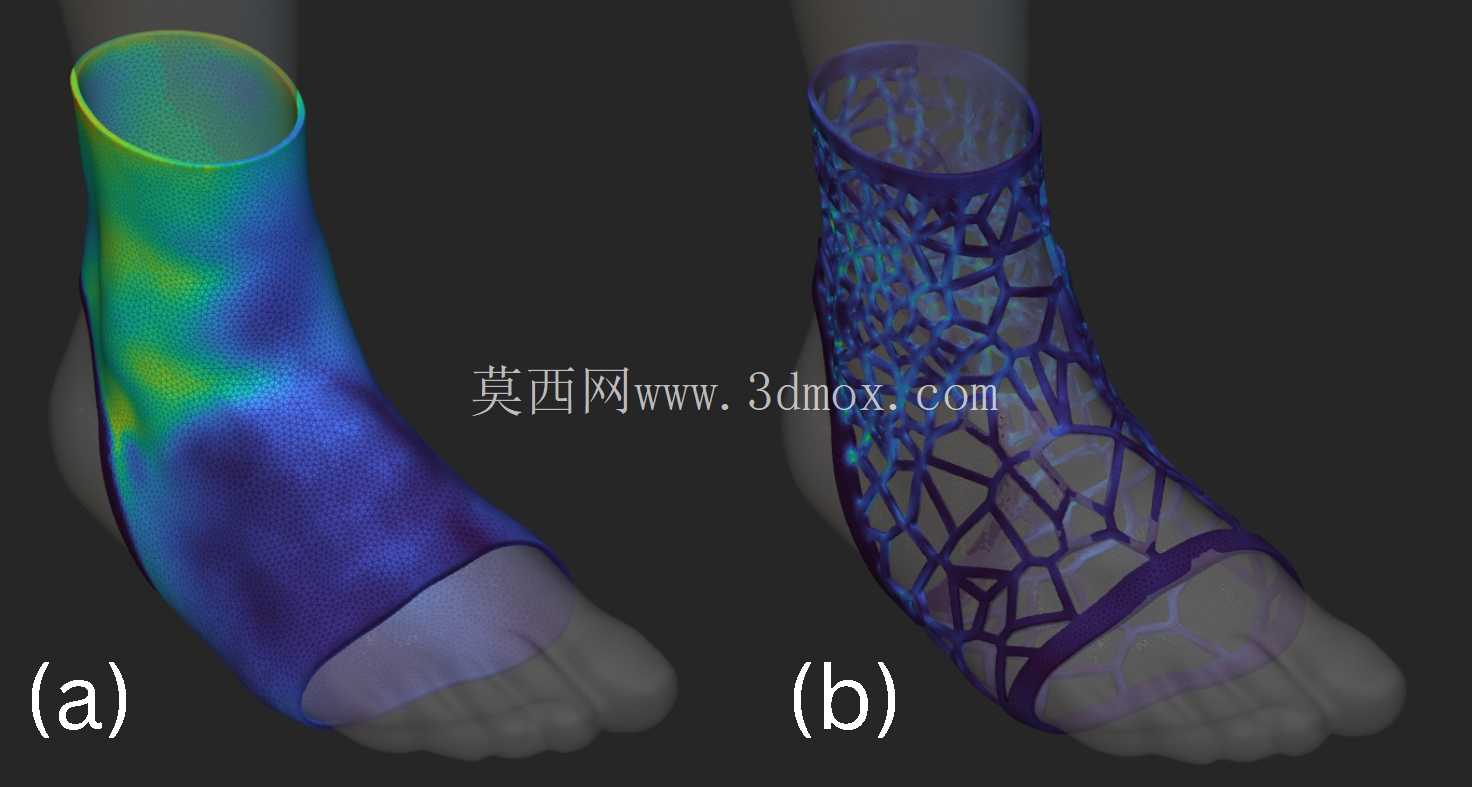

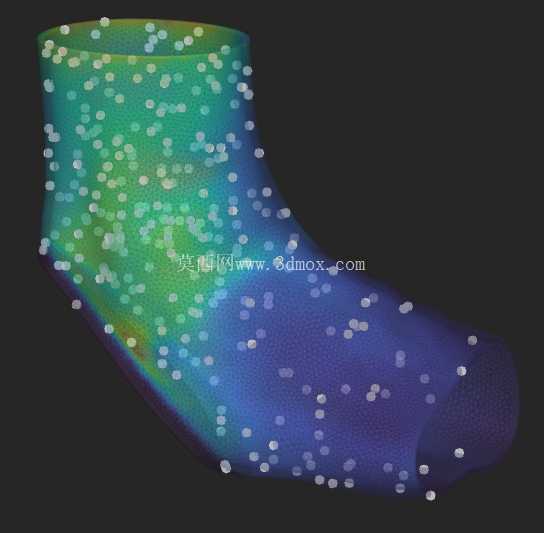

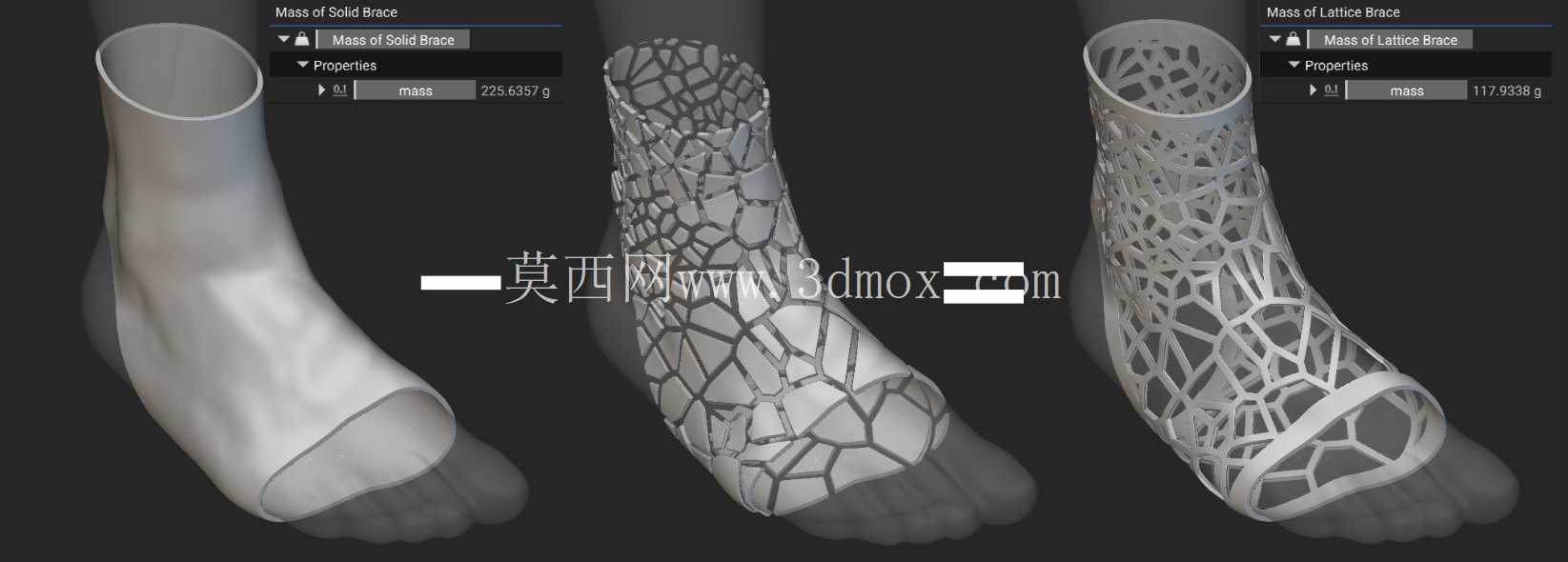

完成基础贴合曲面构建后，引入有限元分析模块模拟患者日常行走、静站状态下的踝部受力分布，把不同步态周期下的载荷边界条件导入计算流程，识别出支具需要承担高支撑力的应力集中区域，以及受力较小可做镂空优化的区域。后续采用应力驱动的沃罗诺伊格子结构做材料分布优化，高应力区域的格子筋条做加粗加密处理，保证支撑刚度满足康复固定需求，低应力区域则放大格子孔隙、减薄筋条厚度，在保证整体结构强度的前提下最大化降低支具整体重量，同时连通的格子孔隙可以形成自然的通风通道，解决传统实心支具闷汗、皮肤浸渍的问题。

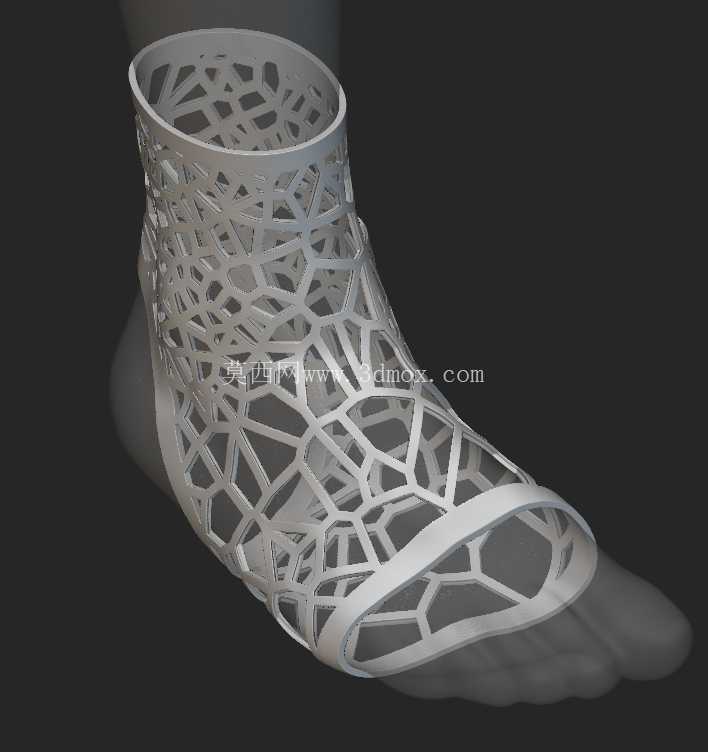

从安装边界来看，支具整体包裹范围从小腿下三分之一处延伸至足跖骨近端，不限制脚趾的正常活动，后侧开口预留了绑带穿过的固定位，可根据患者腿部肿胀程度调整绑紧力度，适配不同康复阶段的肢体围度变化。支具壁厚根据应力分布做渐变处理，高受力区域壁厚控制在2.5-3mm，低受力区域壁厚1.5-2mm，整体重量比同规格实心PLA打印支具降低60%以上。格子结构的棱边全部做了R1以上的圆角过渡，避免打印后出现锐边划伤皮肤或者勾扯衣物的问题，内表面贴合侧做了0.2mm的粗糙度控制，适配医用衬垫的粘贴需求，不会出现衬垫滑移错位。

设计验证阶段通过模拟对比测试，这款格子支具的应力分布均匀度远高于传统实心支具，不会出现局部应力过高导致的压痛点，同时镂空结构在日常佩戴时可以让皮肤接触空气，减少闷热感，患者长期佩戴的舒适度明显提升。支具的整体轮廓完全匹配患者个体的扫描数据，不需要后续大量的打磨修型，打印完成后简单去除支撑即可交付使用，适配个性化康复辅具的快速定制流程，可用于踝部扭伤固定、术后康复制动、轻度足踝畸形矫正等多个临床场景，兼顾结构强度、佩戴舒适度与轻量化需求。
