异形螺纹口塑料包装瓶结构设计

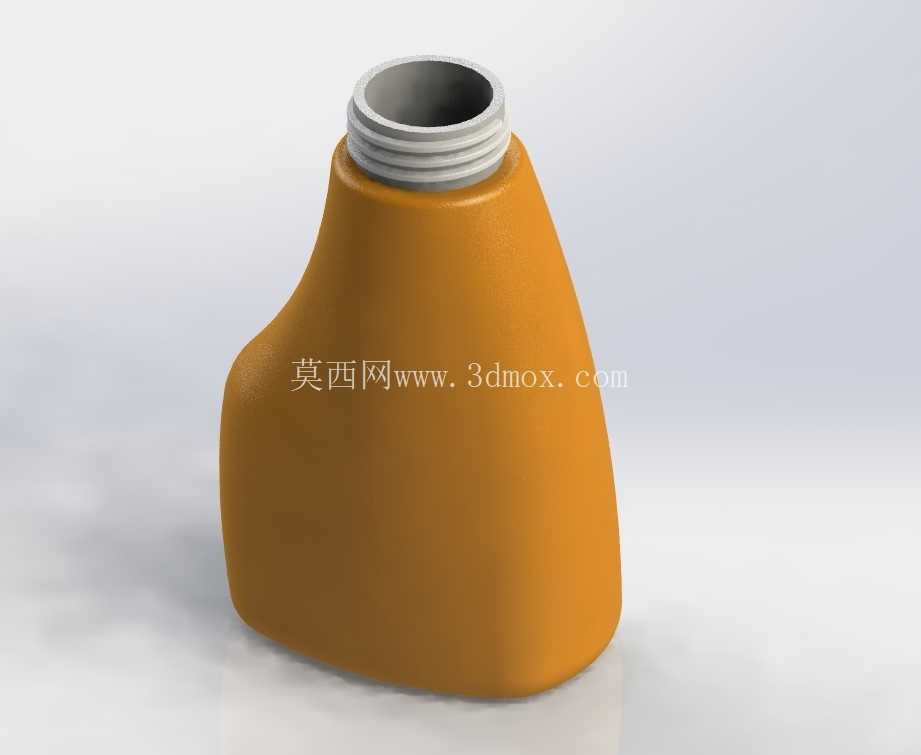

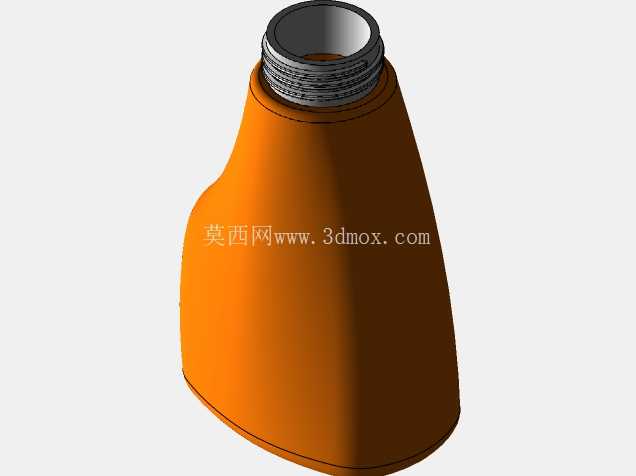

　　瓶身底部做了微向内凹的平底结构，没有设计复杂的加强筋，一方面是适配吹塑成型时的底部熔接痕位置，避免应力集中导致的跌落开裂，另一方面平整的底面可以直接适配常规灌装线的输送导轨，不需要额外调整定位工装，在高速灌装线上运行时不会因为底面异形出现卡瓶、倒瓶问题。设计时首先要考虑的是吹塑工艺的壁厚均匀性，非对称造型如果曲面过渡不合理，很容易在吹塑拉伸时出现局部壁厚过薄的问题，尤其是瓶身收窄的侧面位置，拉伸比和圆弧面位置差异较大，建模时需要提前做壁厚补偿，把瓶坯对应位置的壁厚做梯度调整，保证成型后整个瓶身的壁厚差控制在0.2mm以内，避免出现局部透光、承压不足的问题。日常接触的日化、食品类包装容器里，这类非对称异形瓶的结构设计往往需要兼顾吹塑成型工艺、灌装适配性、终端握持手感多方面要求，和常规圆柱瓶的设计逻辑有明显区别。从结构上看，这款瓶身采用单侧收窄的非回转体造型，瓶身主体最大截面靠近底部1/3位置，向上逐步过渡到标准外螺纹瓶口，螺纹段采用通用的连续三角牙型，适配市面常见的旋盖结构，牙距和牙高都参照包装行业通用的瓶口尺寸规范设计，不需要单独开制配套瓶盖模具，能直接沿用标准瓶盖供应链的现有配件，大幅降低包材采购成本。

　　握持区域的曲面弧度是按照成年人手掌抓握时的贴合度设计的，收窄的侧面刚好对应虎口位置，抓握时手指可以自然贴合瓶身宽面的弧度，不需要额外做防滑筋就能获得足够的摩擦力，即使瓶身表面沾有少量水渍也不容易打滑。瓶口的螺纹段下方设计了一圈宽度1.2mm的密封台阶面，瓶盖旋紧后内衬的密封垫可以完全贴合在这个台阶面上，避免出现漏液问题，台阶面和螺纹段的同轴度公差控制在0.1mm以内，保证旋盖时不会出现偏斜、密封失效的情况。安装边界方面，这款瓶身的最大外轮廓尺寸适配常规的全自动灌装线定位治具，瓶身总高度、最大外径都在通用灌装设备的兼容范围内，不需要对现有生产线的分瓶螺杆、灌装头位置、旋盖头行程做大幅调整，更换包材时的产线调试时间可以控制在半小时以内。

　　从功能特性上看，这种异形瓶相比同容量的圆柱瓶，在货架陈列时的正面展示面积更大，品牌标签可以贴在瓶身宽面的平整区域，不会因为曲面弧度导致标签起翘、贴合不牢。瓶身的曲面过渡全部采用G2连续的曲面构建，没有尖锐的棱角，一方面是避免吹塑成型时出现应力集中，另一方面运输过程中瓶身之间相互挤压时，圆弧面可以更好地分散应力，不会出现局部凹陷、开裂的问题。设计过程中还要考虑灌装后的堆码强度，瓶身底部的承重面做了局部加厚处理，堆码时上层瓶的重量可以通过瓶身侧壁均匀传递到下层，不会因为局部压强过大导致瓶身变形。瓶口的螺纹起始位置做了15度的导向倒角，自动旋盖时瓶盖可以顺畅导入螺纹段，不会出现歪盖、滑牙的问题，适配每分钟120瓶以上的高速旋盖设备。

　　另外瓶身的容量标定位置设计在宽面的透明区域，灌装时液位传感器可以准确识别液位高度，不会因为曲面折射导致液位检测偏差，保证灌装容量的精度控制在±1%以内。这类结构的瓶型除了日化洗护类产品，也可以适配食品类的酱料、饮品包装，只需要根据内容物的特性调整瓶身的壁厚和原材料牌号，结构本身不需要做大幅改动，具备比较强的通用性。建模时采用表面建模的方式构建整体曲面，先搭建瓶身的主轮廓线，调整各个截面的曲率变化，再做曲面的顺滑过渡，最后加厚成实体，整个过程需要反复调整曲面的控制点，保证各个位置的拉伸比符合吹塑工艺的要求，避免出现成型缺陷。
