机加工用螺杆式台虎钳结构设计

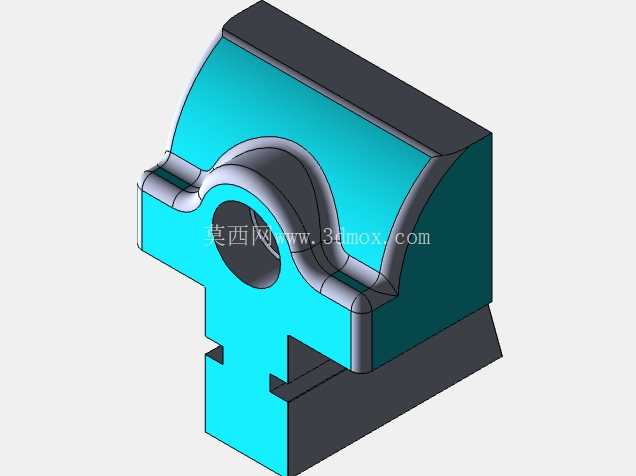

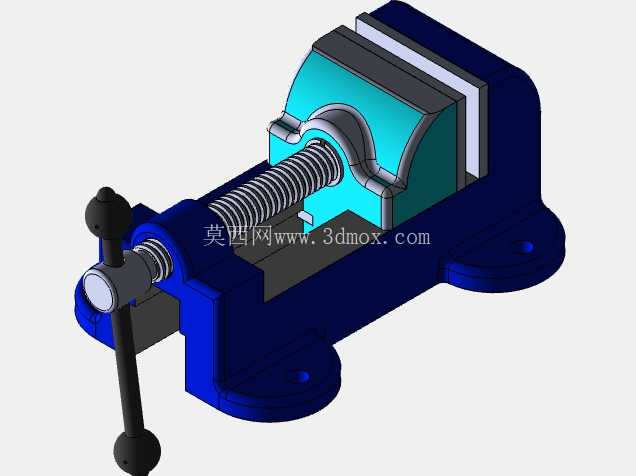

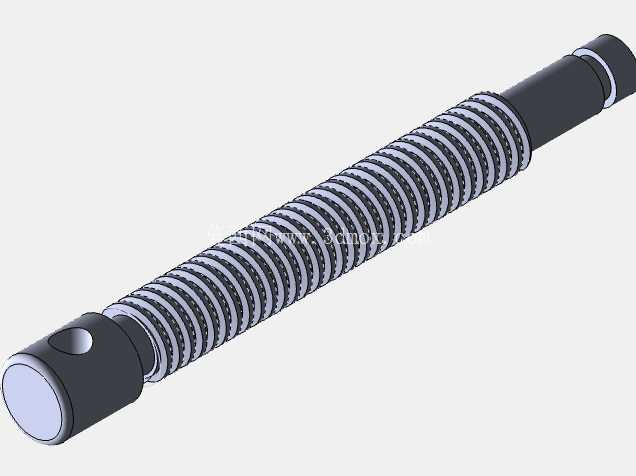

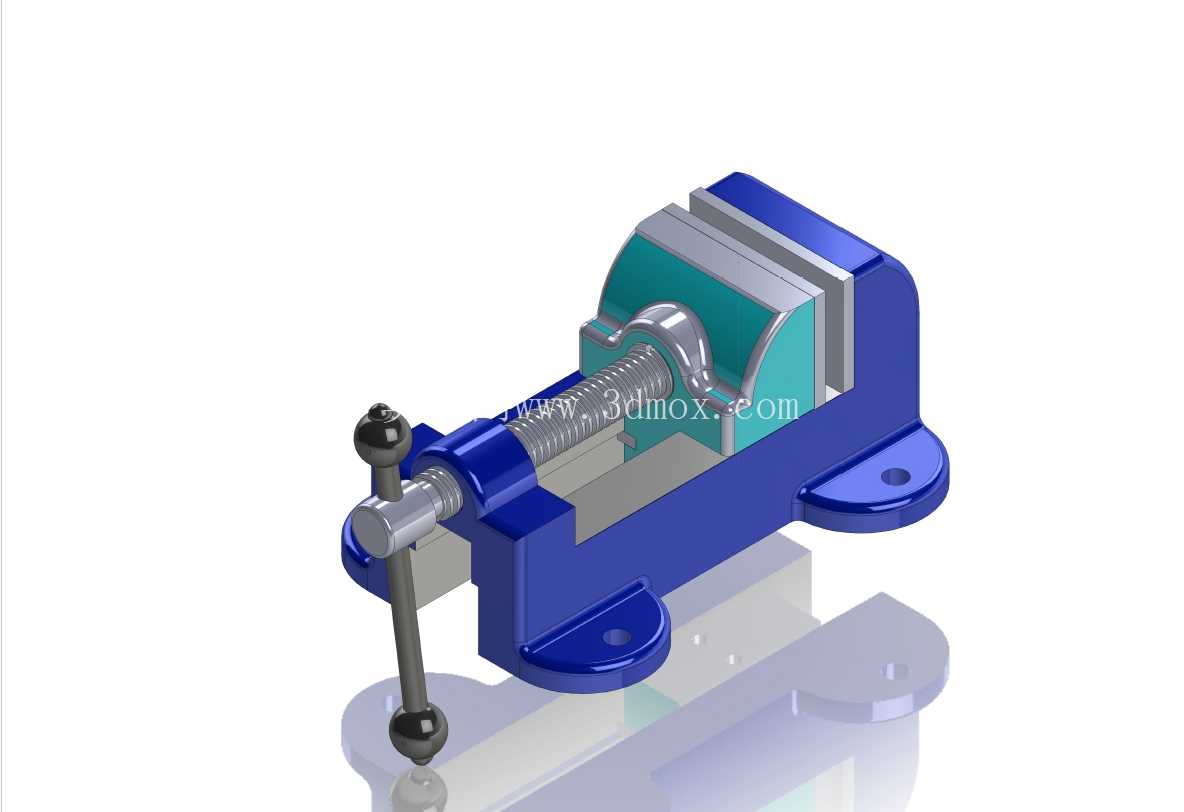

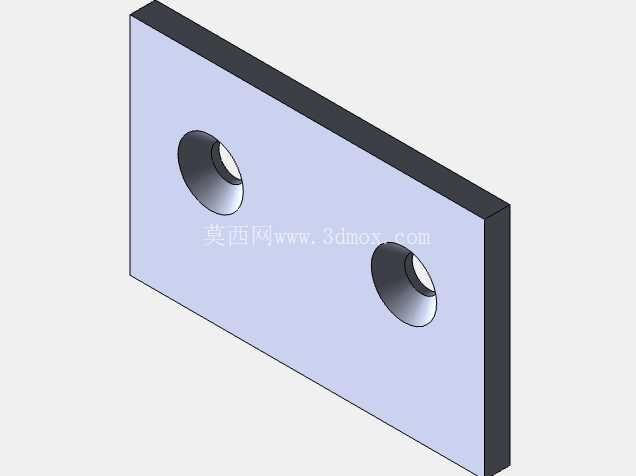

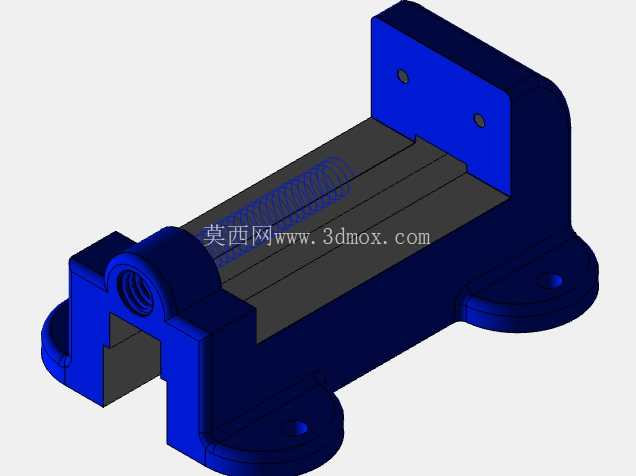

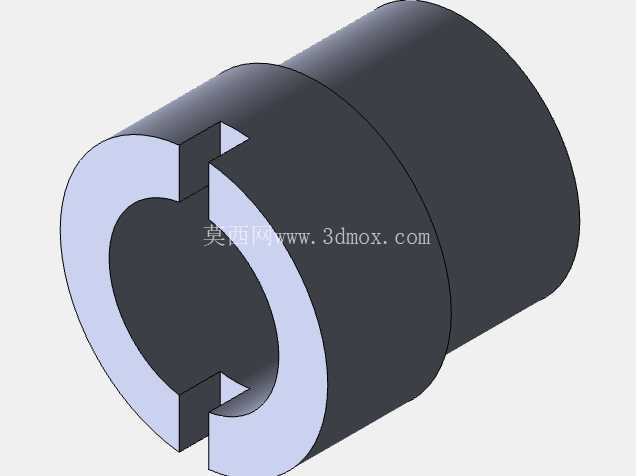

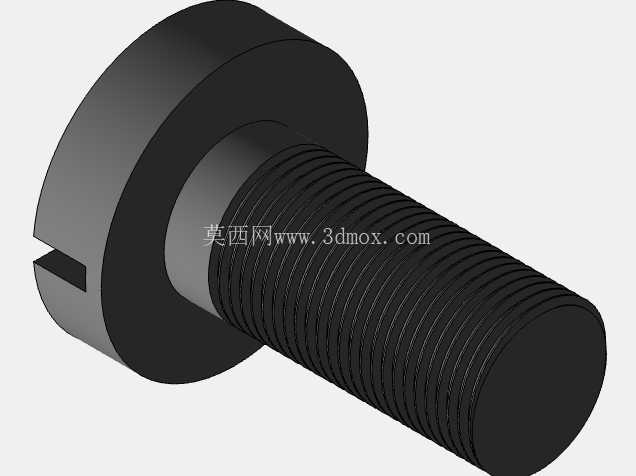

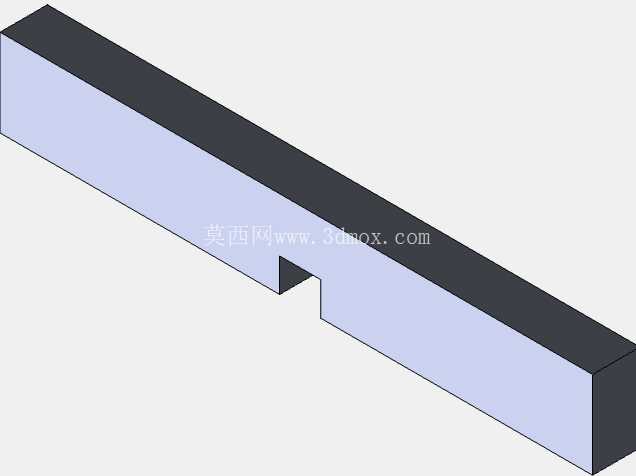

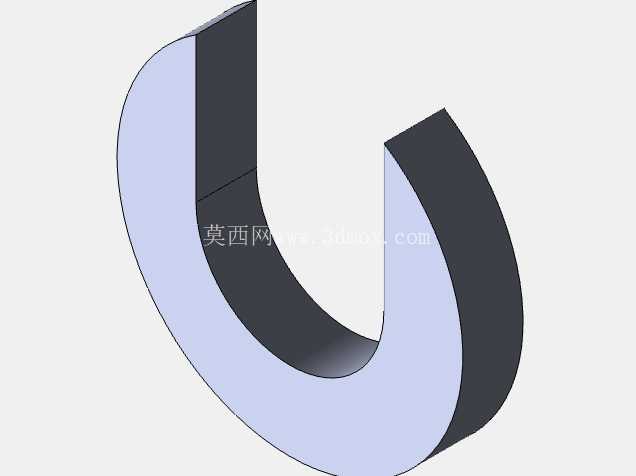

在常规机械加工车间的钳工作业区、小型零件铣钻工位、模具修配工位上，台虎钳是出现频率最高的通用夹紧工装，几乎每台钻床、钳工台、小型铣床的作业面旁都会配置这类装夹工具，用来固定待加工工件，避免锉削、钻孔、攻丝、轻量铣削作业时工件出现位移、窜动，保障加工精度与操作安全。这款虎钳采用经典的螺杆传动夹紧结构，整体由固定钳身、活动钳身、传动丝杠、摇把、钳口护板、安装底座几个核心部分组成，固定钳身与底座采用一体化铸造成型后做时效处理，消除铸件内应力，避免长期使用后出现钳身变形导致钳口平行度超差的问题。从结构设计逻辑来看，活动钳身与固定钳身通过燕尾型导轨配合，导轨面做了磨削加工，配合间隙可以通过钳身侧面的调节塞铁进行微调，既保证活动钳身移动时的顺畅度，又能避免间隙过大导致夹紧时活动钳身上翘，保障两个钳口夹紧后的平行度误差控制在0.02mm/100mm以内，满足普通机加工的装夹精度要求。传动丝杠采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，夹紧时可以提供更大的轴向顶紧力，同时具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动出现丝杠回松、工件脱落的问题，丝杠端部与活动钳身的连接采用推力球轴承结构，降低转动摇把时的摩擦阻力，即使夹紧硬度较高的金属工件，操作人员也不需要施加过大的摇动力矩。钳口部分采用可更换的淬硬钢钳口板，钳口表面加工有交叉网纹，增加夹紧时的摩擦力，避免工件受力打滑，针对不同材质的工件加工需求，还可以更换带铜垫、木垫的软钳口，避免夹紧时在工件已加工表面留下压痕，满足精加工零件的装夹需求。安装底座设计有两个带沉孔的安装耳，使用螺栓可以将虎钳牢牢固定在钳工台或者机床工作台上，沉孔设计可以让螺栓头完全沉入安装耳内部，不会突出平面影响工件放置或者操作，底座与钳身的连接部分可以做水平方向的回转调节，松开锁紧手柄后可以将钳身旋转0-360°范围内的任意角度，调整到位后扳下锁紧手柄即可固定角度，方便加工不同角度的斜面、斜孔，不需要反复拆卸调整工件的装夹位置。从实际使用场景来看，这款虎钳的钳口最大张开距离可以满足常规中小型零件的装夹需求，既可以装夹方形、矩形的规则零件，也可以配合V型块装夹轴类、套类圆形零件，完成轴类零件的键槽锉削、径向孔钻孔、端面打磨等作业；在模具修配场景中，可以用来装夹小型模具零件，完成飞边打磨、配研、钻孔攻丝等精细作业；在小型零件的焊接辅助作业中，也可以用来固定待焊接的薄壁零件，控制焊接变形，避免焊接过程中工件移位。设计过程中充分考虑了长期使用的耐用性，所有受力部件都做了对应的强度校核，丝杠、钳口板等易损件都设计为可更换结构，当钳口磨损、丝杠出现间隙后，不需要整体更换虎钳，只需要更换对应配件即可恢复使用精度，降低车间的工装维护成本。摇把部分采用球头设计，操作时握持舒适，球头表面做了滚花处理，即使手上沾有切削液或者油污，转动摇把时也不会打滑，摇把与丝杠的连接采用活动铰接结构，不使用时可以将摇把向下扳动垂在钳身侧面，避免突出的摇把磕碰操作人员，也减少车间空间占用。钳身的排屑设计也做了优化，固定钳身的导轨面设计有微小的倾斜角度，加工产生的铁屑、灰尘不会堆积在导轨配合面内，日常清理时只需要用毛刷沿着导轨面清扫即可，不会因为铁屑嵌入导轨配合面导致活动钳身移动卡滞，日常维护只需要定期在丝杠、导轨面涂抹少量润滑脂，即可保证长期使用的顺畅度。
