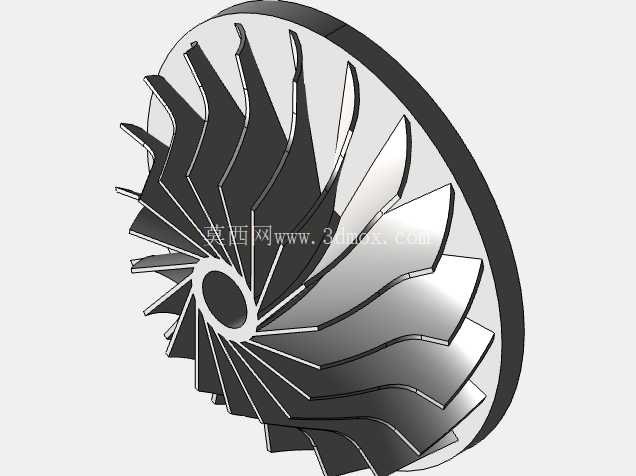

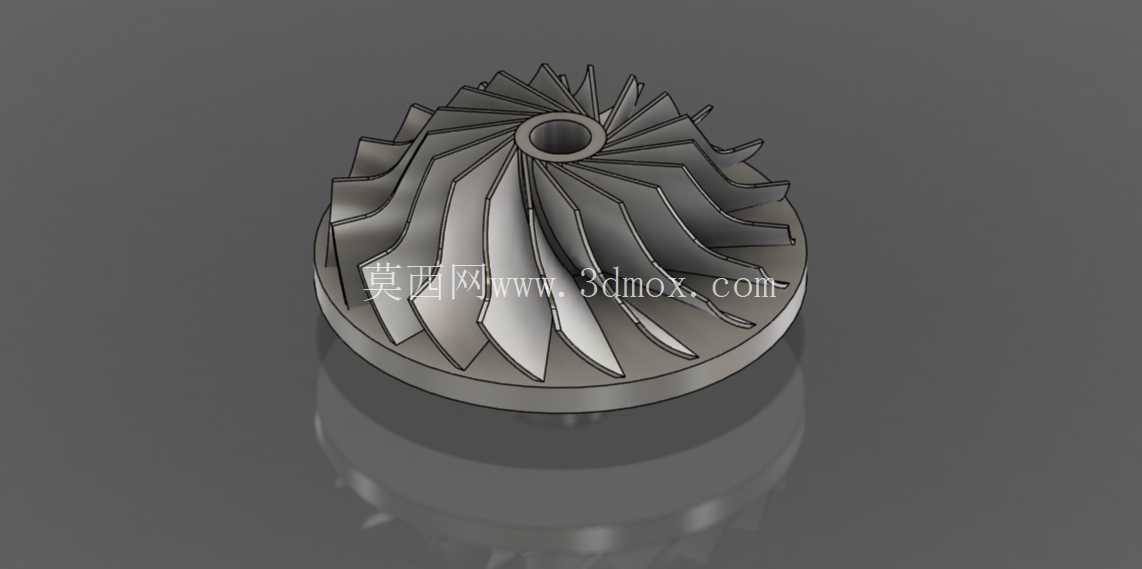

带弯曲叶片的离心泵流体机械叶轮结构

在流体输送类设备的核心部件设计中，叶轮作为直接参与能量转换的结构，其曲面造型、叶片排布与轮毂配合精度，直接决定了整机的运行效率与工况适配范围。这类带弯曲叶片的离心泵叶轮，日常广泛应用在市政供水、工业循环水输送、化工介质增压、暖通空调水循环等场景中，是离心泵实现流体动能与压力能转换的核心执行部件。从实际运行逻辑来看，当叶轮随泵轴高速旋转时，弯曲叶片会持续对叶轮流道内的流体做功，让流体在离心力作用下从叶轮中心入口沿流道向外侧边缘流动，过程中逐步提升流体的压力与流速，最终将能量传递给流体以实现输送目标。

设计这类叶轮时，首先要匹配泵的额定流量、扬程参数来确定基础尺寸边界：叶轮的外径尺寸直接关联泵的扬程上限，中心轮毂的内孔直径需要与配套泵轴的直径做公差配合，通常选用过渡配合保证传动扭矩的稳定传递，同时要预留键槽安装位置来避免高速旋转时出现轴与叶轮的相对滑动。叶片的弯曲角度并非随意设定，需要结合流体在流道内的流动轨迹做曲面拟合，既要避免叶片角度过陡导致流体入口处产生冲击损失，也要防止叶片曲率过小造成流道过窄、流体流动阻力升高。叶片的数量选择同样需要平衡效率与通过性，针对清水类低杂质介质，叶片数量可适当增加以提升流体导程的稳定性；针对含少量颗粒的介质，则需要适当减少叶片数量、加宽流道宽度，避免大尺寸杂质卡在流道内造成叶轮卡滞。

从结构细节来看，叶轮的轮盖与轮盘形成的封闭流道，需要保证曲面的顺滑过渡，不能出现局部的凸起或凹陷，否则会在流道内形成涡流区，额外消耗电机的输出功率，长期运行时还会在涡流位置产生气蚀，逐步剥蚀叶轮表面材料，缩短部件的使用寿命。中心轮毂的端面需要做平面度处理，安装时与轴套、密封件的配合面要保证粗糙度要求，避免运行时出现介质沿轴端泄漏的问题。叶轮做静平衡、动平衡校验是必不可少的环节，由于离心泵运行转速通常在每分钟上千转，若叶轮存在质量偏心，高速旋转时会产生额外的径向振动，轻则造成泵体运行噪音增大、轴承磨损加快，重则会导致泵轴弯曲、密封件快速失效。

在实际选型替换场景中，这类叶轮的安装边界需要严格匹配原泵腔的内部尺寸：叶轮的出口宽度要与泵体的蜗壳流道入口对齐，否则会造成流体流出叶轮时的撞击损失；叶轮的入口直径要与泵体的吸入室尺寸匹配，避免流体进入叶轮时出现流速突变。针对不同的输送介质，叶轮的材质选择也有差异，输送清水时可选用普通铸铁或工程塑料材质降低成本，输送腐蚀性化工介质时则需要选用不锈钢或衬氟材质提升抗腐蚀能力，输送含固体颗粒的污水类介质时，还需要对叶片表面做耐磨处理，提升部件的抗磨损寿命。

建模过程中，叶片的曲面生成需要先绘制不同截面的翼型曲线，通过放样或扫掠命令生成连续的曲面，再对曲面与轮盘、轮盖的交接位置做圆角过渡处理，减少应力集中的同时优化流体流动状态。完成整体造型后，还需要对叶轮的壁厚做均匀性检查，避免铸造或加工过程中出现局部壁厚过薄导致强度不足、或局部壁厚过厚造成材料浪费与铸造缺陷。这类叶轮模型不仅可用于结构设计阶段的干涉检查、装配验证，还可导入流体仿真模块做CFD分析，模拟不同转速、不同流量工况下的流道内压力分布、流速变化与效率损失点，为后续的结构优化提供数据支撑，也可作为机械专业教学过程中流体机械结构认知、建模练习的典型案例，帮助从业者理解离心泵的能量转换逻辑与结构设计要点。
