办公文具类金属回形针结构设计

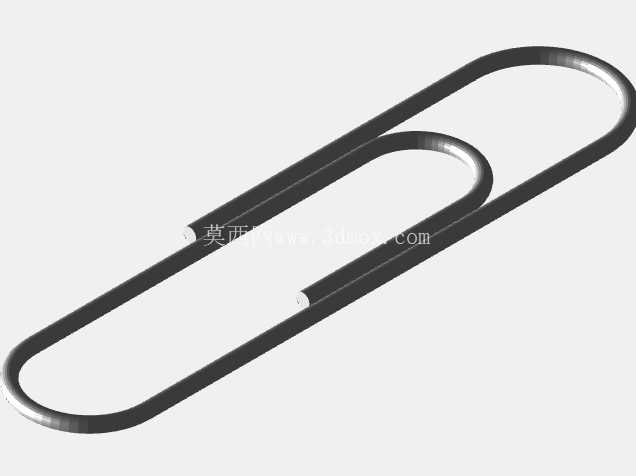

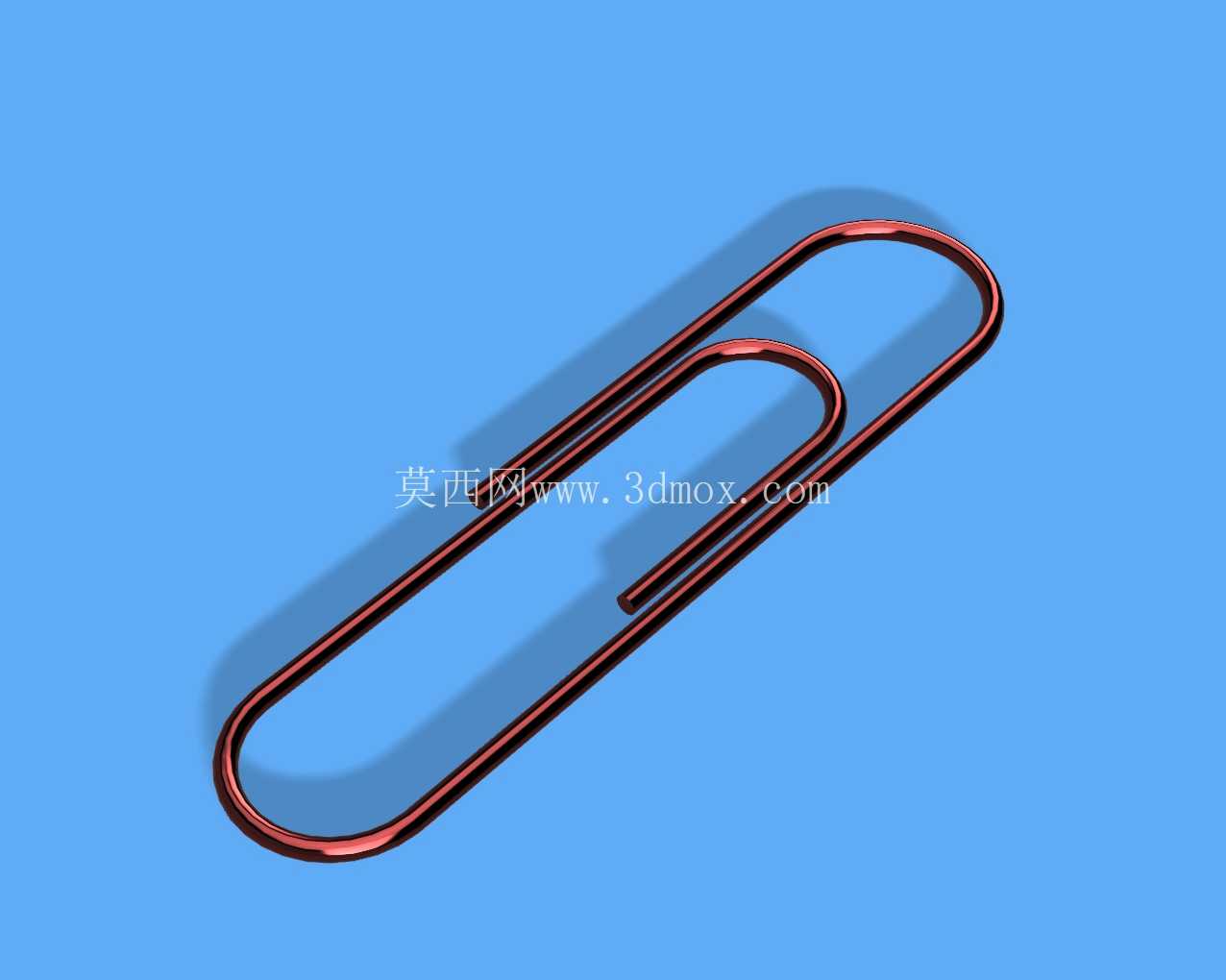

日常办公场景里，回形针是最容易被忽略但使用频次极高的小五金件，多数人只把它当作临时夹纸的小工具，很少关注其结构设计里的工程逻辑。这款回形针采用连续双U型弯折结构，整体用单根弹性金属线材弯折成型，没有额外的拼接焊点或者装配部件，生产环节可以通过高速冷镦弯折设备一次成型，生产效率高，单件物料成本控制在极低水平，完全适配大规模量产的需求。

从实际使用场景来看，回形针的核心功能是依靠金属线材自身的弹性形变，对叠放的纸张侧边施加持续的夹紧力，实现零散纸张的临时固定，不会像订书钉那样对纸张造成不可逆的穿刺损伤，拆装后纸张可以保持完整，适合办公场景下临时整理文件、分类票据、固定便签等多种使用需求，也可在小型手工制作、线束临时整理、小件样品固定等场景作为临时夹持件使用。

设计这款回形针时，首先要确定线材的直径参数，过粗的线材会导致整体刚度过大，掰开夹纸时需要施加的力过大，使用手感差，还容易因为形变量不足导致夹纸厚度受限；过细的线材则弹性不足，夹持后容易出现塑性形变，无法保持足够的夹紧力，使用几次就会松脱失效。双U型的结构设计是经过长期迭代形成的最优形态，外侧的大U型构成回形针的主体轮廓，提供主要的弹性形变空间，内侧的小U型则形成压合纸面的接触边，两个平直段平行布置，夹纸时可以和纸张侧边形成足够长的接触线，避免局部压强过大在纸张上留下压痕，同时也能保证夹持力均匀分布，不会出现纸张边角翘起、滑脱的问题。

从安装边界和尺寸适配来看，常规款回形针的整体长度控制在30mm左右，宽度在8mm上下，弯折后的线材重叠间隙控制在0.1-0.2mm，这个间隙既可以保证夹入10-20张常规70g办公用纸时，线材不会出现过度形变超出弹性极限，也能保证夹少量纸张时，内侧的压边可以紧密贴合纸面，不会出现松垮的情况。线材的两端都做了圆弧收边处理，没有尖锐的毛刺或者切口，使用时不会刮破纸张，也不会划伤使用者的手指，这一细节在连续弯折成型的工序中就可以同步完成，不需要额外的打磨工序，兼顾了使用安全性和生产效率。

很多人在建模这类小五金件时容易忽略回弹量的设计，实际生产中，金属线材弯折后会存在一定的回弹角度，所以建模时的弯折角度要比最终成品的角度小2-3度，经过回弹后刚好达到设计的平行度要求，如果直接按照最终成品的角度建模，生产出来的回形针两个平直段会向外张开，夹持力不足，容易脱落。另外表面处理环节，这款回形针采用镀彩锌工艺，既可以提升金属表面的防锈能力，避免长期存放出现锈迹污染纸张，也能让外观带有金属光泽，提升质感，镀层厚度控制在5-8微米，过厚的镀层会导致线材直径变大，影响弯折部位的弹性，过薄则防锈能力不足，在潮湿的办公环境下容易生锈。

从结构受力角度分析，回形针在夹纸时，最大的应力集中点出现在两个U型的弯折圆弧处，所以圆弧的过渡半径不能过小，过小的弯折半径会导致应力集中系数过大，反复开合使用时容易在弯折处出现金属疲劳断裂，合理的弯折半径一般是线材直径的1.5-2倍，这个数值下，应力分布均匀，反复弯折上千次也不会出现断裂问题，使用寿命可以满足日常办公的使用需求。除了夹纸的基础功能，这种连续弯折的弹性结构也可以拓展出很多其他用途，比如临时固定小型电子元件的引脚、作为小型挂钩的临时挂点、整理细电线时作为束线件使用，这些拓展用途都建立在其稳定的弹性结构和简单可靠的形态基础上。
