指夹式血氧检测设备Max30102配套外壳结构

这款指夹式血氧检测设备的外壳结构，核心服务于家庭日常血氧监测、基层诊所快速筛查、户外出行健康自检这类高频使用场景，日常使用中需要频繁开合、适配不同粗细的手指，同时要给内部的Max30102光电传感模块、信号处理电路板、供电触点留出足够的安装空间，还要保证夹持力度适中，既不会因为夹力过松导致检测时传感器移位、数据失准，也不会因为夹力过大让使用者产生明显的压迫不适感。

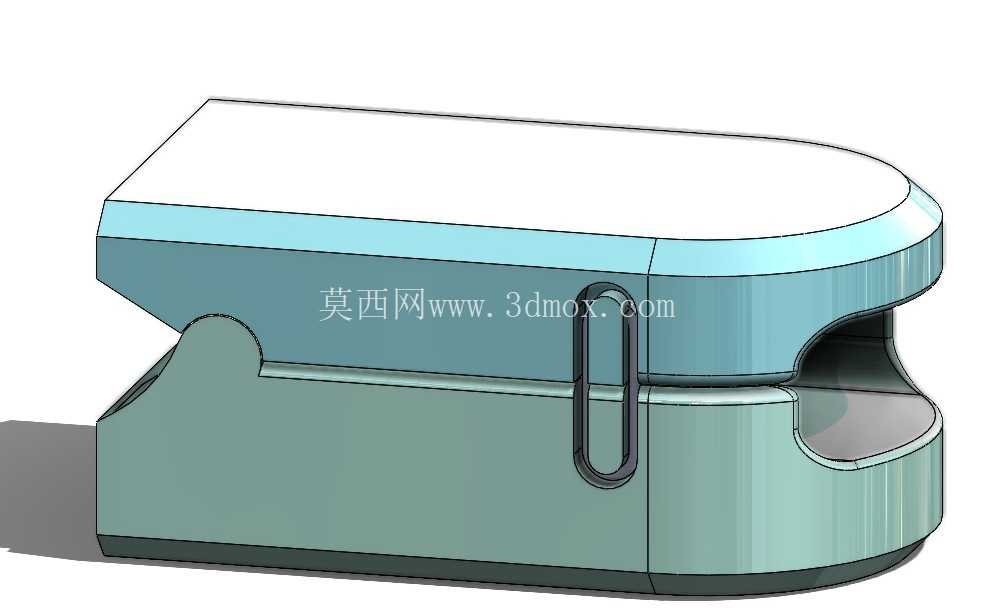

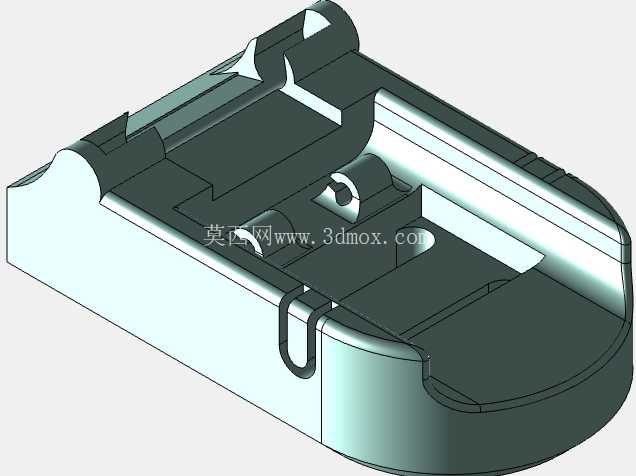

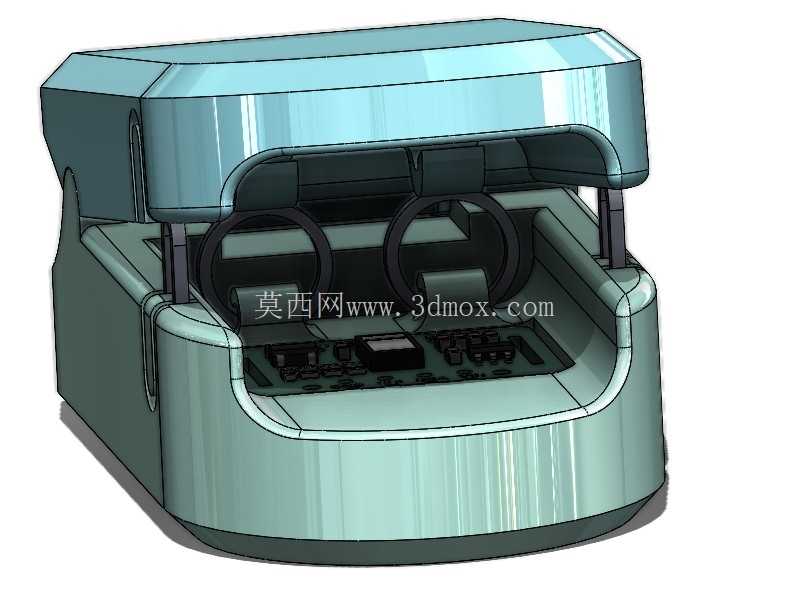

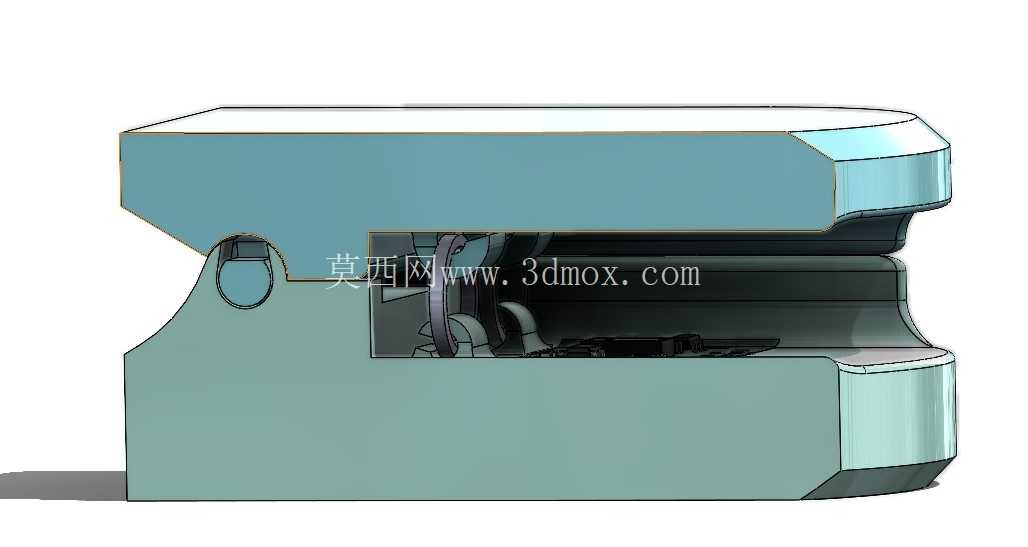

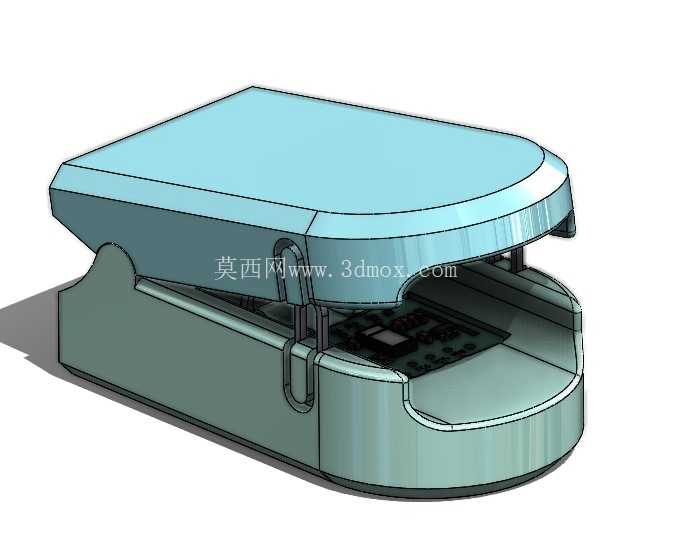

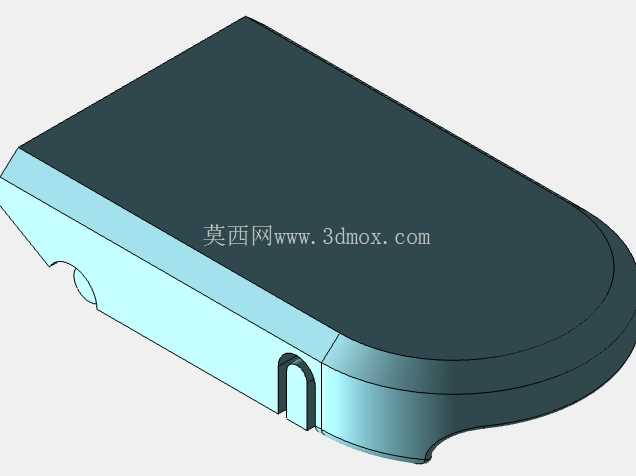

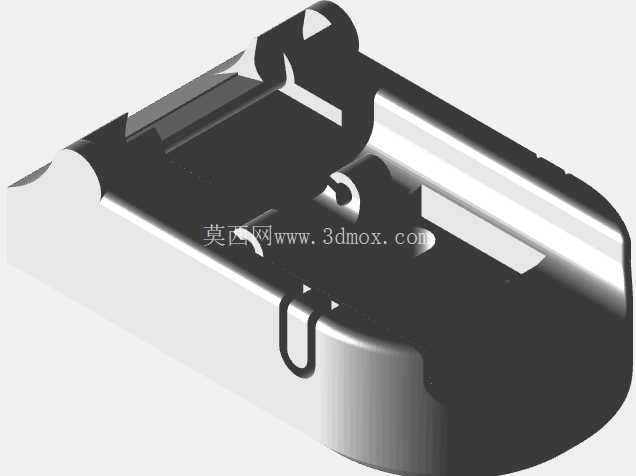

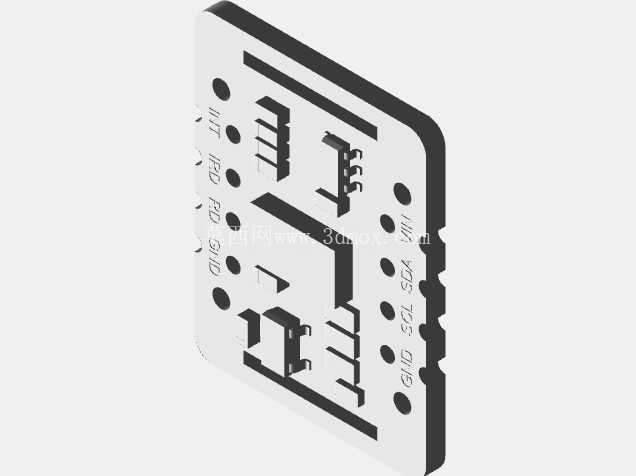

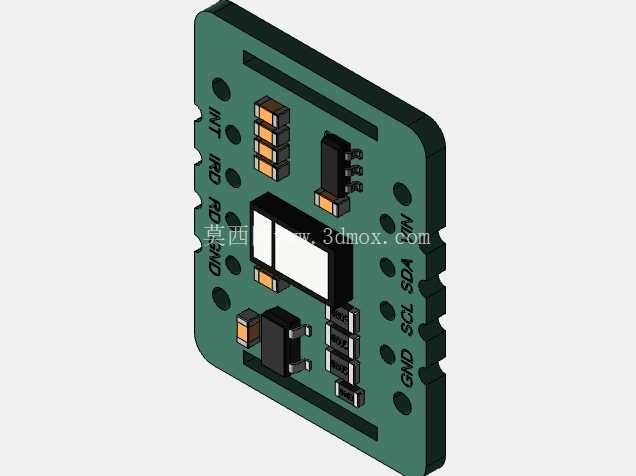

整个外壳采用上下对合的夹式结构，上壳部分做了圆弧过渡的曲面造型，边缘全部做了R角处理，避免开合过程中夹伤皮肤，同时上壳内部预留了传感器发射端的安装定位槽，槽位周边做了限位筋，能直接卡住传感模块的PCB板，不需要额外打胶固定，装配时直接卡入即可，能有效提升产线装配效率。下壳部分的内凹曲面完全贴合人体指腹的自然弧度，内部预留了信号接收端、主控电路板、纽扣电池仓的安装位，电池仓位置做了下沉设计，刚好容纳常用的CR2032纽扣电池，不会因为电池凸起顶到使用者的手指。

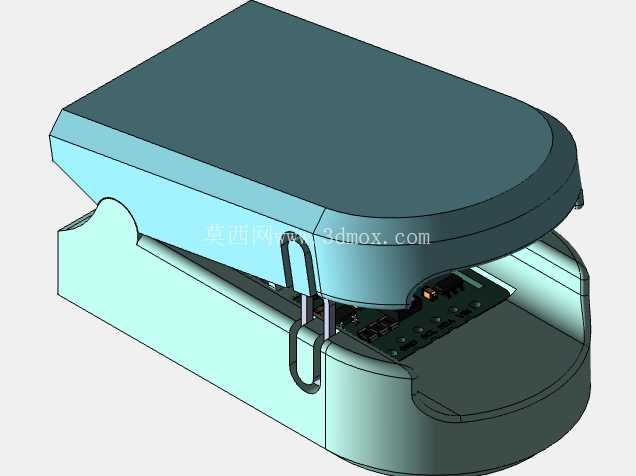

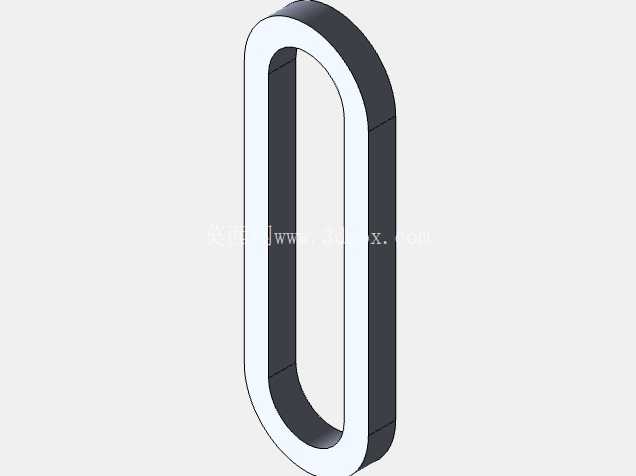

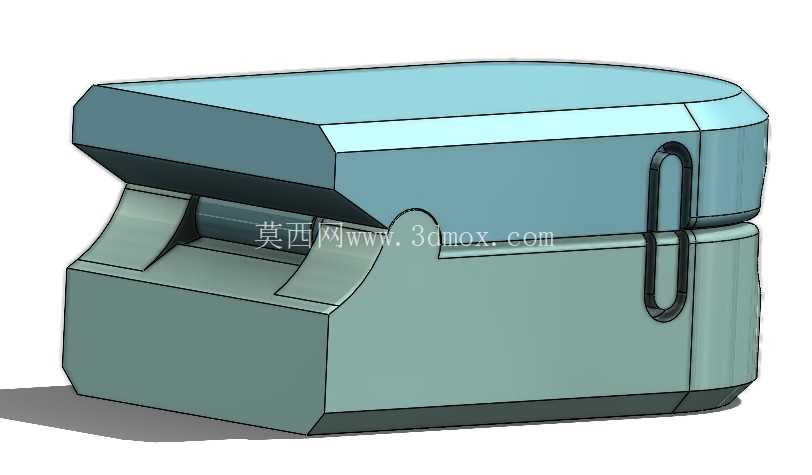

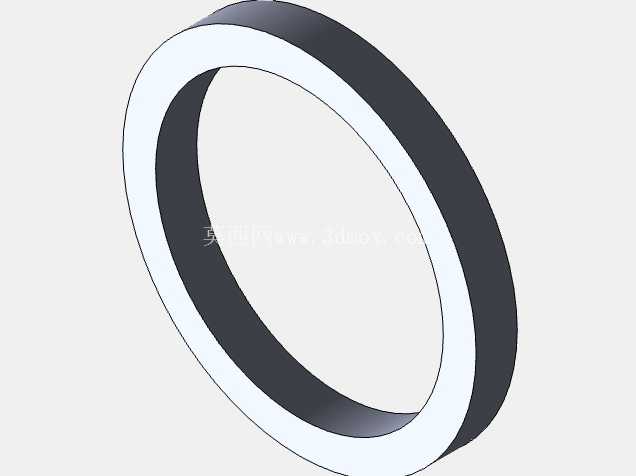

上下壳之间的松紧带夹机构是整个结构的核心设计点，机构的转轴位置做了阻尼限位，开合角度控制在0到35度之间，完全能覆盖从儿童细手指到成人粗手指的适配范围，不会因为开合角度过大导致绑带拉伸超过屈服极限出现松弛。配套的绑带设计为TPU材质3D打印成型，TPU材料本身的邵氏硬度控制在85A左右，既有足够的韧性提供持续的夹持力，又有足够的柔软度贴合皮肤，不会出现硬邦邦的硌手感。设计时特意预留了绑带尺寸的调整余量，实际打样测试时，可以根据选用TPU材料的实际弹性模量，微调绑带的宽度、厚度以及连接端的固定尺寸，比如如果选用的TPU材料偏硬，就适当减薄绑带的壁厚，把夹持力调整到3到5牛的舒适区间，避免长时间夹持出现手指发麻的问题。

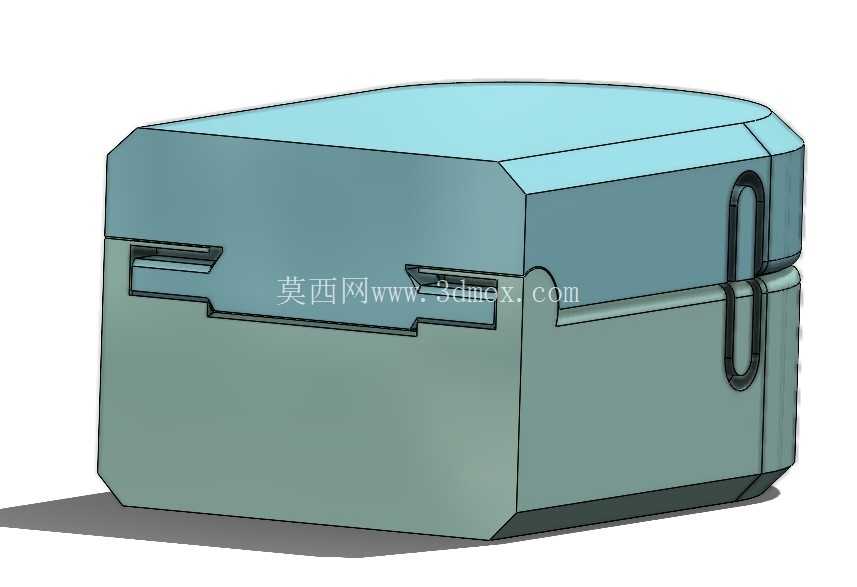

从安装边界来看，整个外壳闭合后的整体外轮廓尺寸控制在长62mm、宽36mm、高32mm的范围内，完全可以单手握持操作，外壳侧壁的厚度统一为1.8mm，既保证了足够的结构强度，日常1.2米高度自由跌落不会出现壳身开裂，又不会因为壁厚过大导致整体重量超标，成品整体重量可以控制在25g以内，随身携带不会有明显的负重感。上下壳的合模面做了0.3mm的止口设计，装配后不会出现明显的拼缝错位，同时能起到一定的防尘作用，日常使用中汗液、灰尘不容易进入壳身内部，能有效延长内部电路模块的使用寿命。

在细节结构处理上，上壳对应传感器的位置做了透光窗口的预留，窗口平面度控制在0.1mm以内，保证传感器的光信号可以顺利穿透，不会因为窗口变形导致光路偏移影响检测精度。下壳的指腹接触位置做了细微的防滑纹理，纹理深度0.2mm，不会积存污垢，同时能增加和手指皮肤的摩擦力，检测过程中手指不容易滑动移位。绑带和上下壳的连接位置做了嵌入式的挂扣结构，挂扣的倒扣量设计为1.2mm，装配后绑带不会因为反复拉伸出现脱扣的问题，同时如果绑带出现疲劳松弛，也可以很方便地拆卸更换，不需要更换整个外壳主体，能有效降低后期的维护成本。

实际结构验证阶段，需要重点测试绑带反复开合的疲劳寿命，按照每天开合10次的使用频率，绑带的拉伸寿命要达到1万次以上不会出现断裂、夹持力衰减超过20%的问题，同时壳身的转轴位置要做耐磨处理，避免反复开合后出现转轴松动、上下壳错位的问题。整个外壳的结构设计没有采用多余的装饰性特征，所有曲面和筋位都服务于功能需求，在保证使用体验的前提下尽可能简化结构，不管是采用3D打印打样验证，还是后续开模做批量注塑生产，都能有效降低加工难度，减少生产过程中的不良率。
