多自由度铰接式机械控制臂结构设计

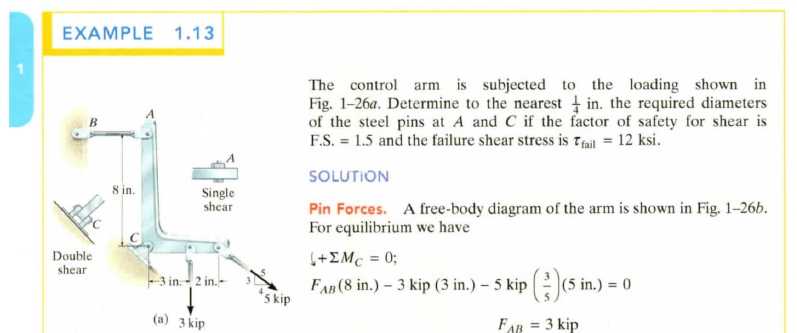

这款多铰接控制臂的结构设计，最初是为了验证材料力学中典型悬臂铰接构件的受力变形特性，同时兼顾实际工业场景中可调位支撑、操作端定位的功能需求。从实际应用场景来看，这类结构常出现在小型设备操作位的显示屏支撑臂、检测工位的探头调节支架、工装夹具的压紧臂组件中，核心作用是在一定空间范围内实现末端执行件的位置调整，同时保持调整后的结构刚性，避免负载下出现非预期位移。

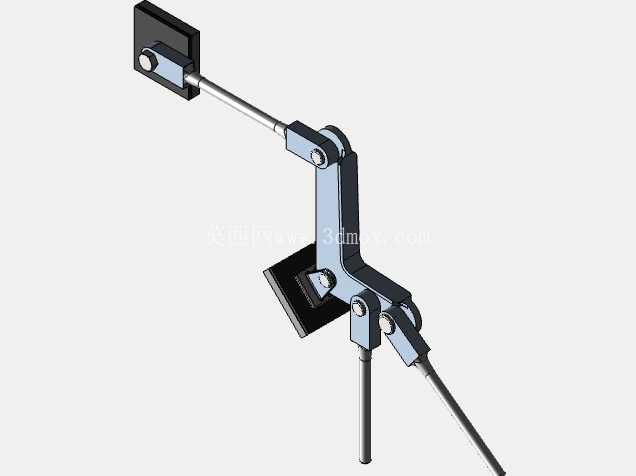

从结构功能特性来看，整个臂体采用多段连杆串联铰接的布局，每处铰接点都配置了销轴与防松限位结构，既可以实现平面内的多角度转动调节，也能通过相邻连杆的角度配合，覆盖一定的三维空间调节范围。臂体两端的安装座分别设计为平板式安装接口，固定端可以通过螺栓锁紧在设备基体或者工作台面，末端安装座可以搭载操作面板、检测探头、小型工装等负载，铰接点的转动阻尼经过匹配设计，调整时可以顺畅扳动到目标位置，松手后即可依靠铰接副的阻尼保持当前姿态，不需要额外的锁紧操作，适配需要频繁调整操作位的工位场景。

设计思路上，首先从力学受力边界出发，先确定末端额定负载下各段连杆的受力状态，将每段连杆的受力分解为轴向拉压与平面弯曲的组合工况，对应选择合适的截面形状——臂身主体采用带加强筋的折弯类截面，在控制整体重量的前提下提升截面惯性矩，降低负载下的弯曲变形量；铰接点的位置布局经过反复迭代，避免出现运动死点，同时保证在常用调节角度范围内，各连杆的受力都处于材料许用应力区间内，不会出现局部应力集中导致的结构失效。销轴与连杆铰接孔的配合选择间隙配合加耐磨衬套的方案，既保证转动的顺畅性，也能降低长期反复转动带来的磨损，延长结构的使用寿命。

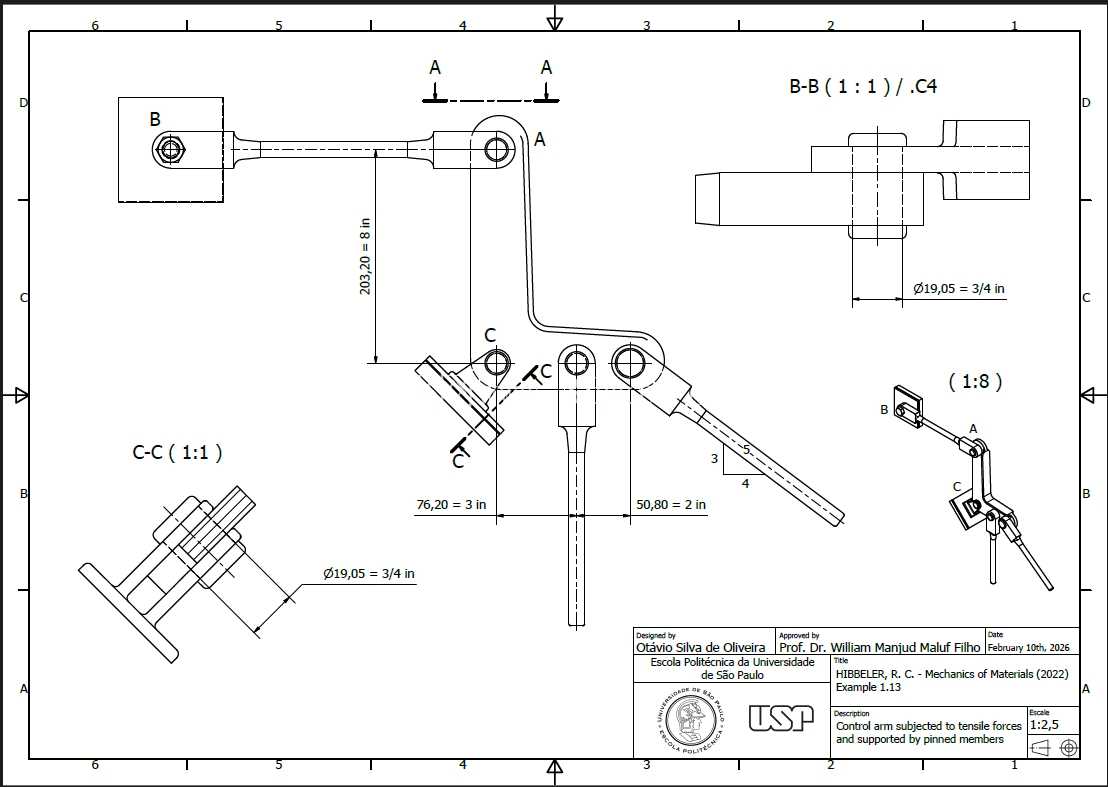

从安装边界与尺寸适配来看，固定端安装座的孔位按照通用工业安装接口设计，孔距适配常见的设备台面安装孔位标准，不需要额外加工转接板即可直接安装；整个臂体完全收拢时的整体长度控制在紧凑区间，不会占用过多的安装空间，完全展开时的作业半径可以覆盖常规工位的操作范围，各段连杆的宽度与厚度经过尺寸链校核，在最大转动角度下不会出现相邻构件的运动干涉，末端安装座的安装面平面度控制在合理公差范围内，保证搭载的负载安装后不会出现偏斜。

在细节结构处理上，所有连杆的棱边都做了倒圆角处理，避免安装调整过程中出现锐边划伤的风险；铰接处的销轴端部都配置了防脱卡簧，避免长期使用过程中销轴窜动脱出；臂体上的受力薄弱位置额外增加了局部加强结构，对应材料力学案例中应力集中的典型位置做了优化，比如铰接点附近的截面做了渐变加厚处理，避免截面突变带来的应力集中问题。整个结构的运动逻辑清晰，没有冗余的构件，每一处铰接点都承担对应的转动调节功能，整体刚性满足常规工业工位的负载需求，既可以作为力学教学的验证模型，也可以直接经过细节优化后应用到实际的小型可调支撑、操作臂类产品中。
