ISO527-2标准1B型拉伸试样结构设计

在高分子材料、金属薄板、复合材料的力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、弹性模量等核心参数的核心载体，ISO 527-2规定的1B型试样，是目前实验室通用性极强的试样构型，适配绝大多数台式万能材料试验机的装夹与测试需求，广泛应用于材料研发入厂检验、工艺验证、失效分析等各类场景。

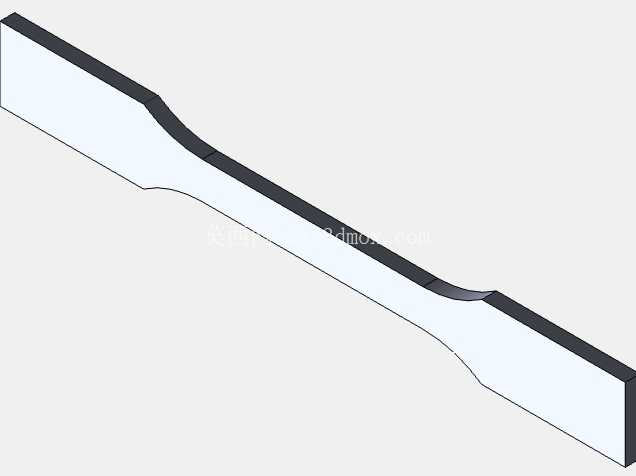

这款1B型拉伸试样的整体构型采用哑铃状扁平结构设计，两端为加宽的平直装夹段，中间为等截面的平行测试段，装夹段与平行段之间通过大曲率圆弧平滑过渡，从结构根源上避免拉伸测试过程中应力在过渡区域集中，防止试样在非测试段发生断裂，保证测试数据的有效性。装夹段的宽度与厚度尺寸经过标准化匹配，可直接适配常规楔形拉伸夹具的装夹范围，无需额外加工过渡衬垫，装夹时两端对齐夹具基准面即可保证试样轴向与拉力方向重合，降低偏心加载带来的测试误差。

平行测试段的截面尺寸严格遵循标准公差要求，表面粗糙度控制在合理区间，避免表面划痕、加工刀痕成为应力萌生点，影响测试结果的离散性。过渡圆弧的曲率半径经过力学仿真验证，在拉伸载荷作用下，过渡区域的应力水平始终低于平行测试段的应力水平，确保断裂位置始终出现在平行段标距范围内，符合测试标准的有效性判定规则。试样的整体厚度均匀性控制在极小公差范围内，避免因截面尺寸偏差导致的应力计算误差，保证测试结果的可复现性。

在实际测试应用中，这类试样可直接搭配接触式引伸计或非接触视频引伸计使用，平行段的平直表面可保证引伸计刀口贴合稳定，或视频引伸计的标记点识别清晰，精准采集试样在拉伸过程中的应变数据，进而计算材料的弹性模量、屈服应变等参数。对于不同材质的试样加工，该三维模型可直接作为数控加工、注塑成型、冲压裁切的加工基准，保证不同批次加工的试样尺寸一致性，减少因试样尺寸偏差带来的系统测试误差。

从建模逻辑来看，该模型采用全参数化草图构建，以试样的中心轴线为对称基准，先绘制单侧轮廓再通过镜像生成整体截面，通过拉伸特征生成实体，所有尺寸均关联标准参数，可根据不同测试需求快速调整平行段长度、过渡圆弧半径、装夹段宽度等参数，衍生出同系列其他型号的拉伸试样模型。模型的所有棱边均做了微小倒角处理，既避免加工后锐边划伤操作人员，也不会影响试样的受力状态与尺寸精度。

在实验室测试流程中，这类标准试样的三维模型还可用于测试前的仿真模拟，通过有限元分析预判试样的应力分布状态，验证装夹方式的合理性，优化测试加载速率，提前识别可能出现的异常断裂风险，减少实际测试中的无效试样损耗，降低测试成本。对于注塑成型的塑料试样，该模型还可用于模具型腔的设计参考，保证型腔尺寸收缩率补偿后的尺寸与标准要求一致，确保模塑成型的试样无需二次加工即可直接用于测试，避免二次加工对材料表层性能的破坏。

日常测试作业中，操作人员可参照该三维模型核对加工完成的试样尺寸，快速识别装夹段变形、平行段尺寸超差、过渡圆弧加工不到位等不合格试样，避免不合格试样进入测试环节浪费设备台时与人力成本。对于需要进行高低温拉伸测试的场景，该构型试样的尺寸可直接适配环境腔的内部空间，无需定制特殊夹具即可完成高低温环境下的材料拉伸性能测试，覆盖绝大多数常规材料力学性能测试的使用需求。
