MABUCHI RZ-735VA-9517高速有刷直流电机

在做小型移动平台、格斗机器人或者手持电动工具的动力选型时，很多工程师都会优先考量动力密度、输出扭矩与安装适配性的平衡，这款735规格的有刷直流电机，正是针对这类高负载、高转速需求的场景设计的。从实际应用场景来看，这类电机的适配范围覆盖了多个对动力输出有严苛要求的领域：在格斗机器人领域，不管是重量级还是轻量级的对抗类机器人，都需要动力单元能在瞬时提供足够的启动扭矩，同时维持高转速输出，来满足武器系统或者行走机构的动力需求，这款电机的输出特性刚好匹配这类瞬时大负载的工况，不会因为突然的阻力增大出现转速骤降导致动力不足的问题。在工业自动化场景里，轻型AGV、小型输送机构的驱动轮动力源，往往不需要太大的体积但要足够的功率冗余，这款电机的圆柱型壳体结构可以很方便地嵌入轮组的安装位，不需要额外设计复杂的固定支架就能完成装配，能有效缩减机构的整体体积。除此之外，手持类电动工具、小型CNC设备的主轴辅助驱动、DIY改装的电动车辆传动系统，也都能适配这款电机的输出特性。

从功能特性来看，这款有刷电机的工作电压覆盖范围较宽，在6V到20V的电压区间内都能稳定工作，标称18V电压下可以达到额定的功率输出，空载转速能突破两万转，高启动扭矩的特性让它在带载启动的场景下不需要额外搭配减速机构就能直接驱动中等负载的执行端，当然如果需要更低转速更大扭矩的输出，也可以搭配对应规格的行星减速箱组成动力总成，适配更多低转速大扭矩的场景。电机本体的结构设计充分考虑了高强度工况下的耐用性，壳体采用高强度的工程材质搭配金属端盖，输出轴位置做了轴承支撑结构，能承受一定的径向负载，避免在带轮传动、齿轮直连的场景下因为径向力过大导致轴磨损或者转子偏心的问题。

从设计思路上看，这款电机的结构完全围绕高功率密度、易安装的核心需求展开：尾部的端盖预留了标准的安装定位槽，既可以通过圆柱面抱紧的方式固定，也可以通过端盖上的安装孔做端面锁付，两种固定方式能适配不同的安装空间需求，不管是内嵌式安装还是外贴式固定都能找到合适的固定方案。内部的绕组设计做了优化，在有限的壳体空间内尽可能提升了绕组的占空比，同时兼顾了散热需求，电机壳体的表面做了辅助散热的结构，在持续高负载运行时能快速把绕组产生的热量传导到外界，避免因为过热导致的磁钢退磁或者绕组烧毁问题。电刷部分采用了耐磨的材质，能承受高转速下的持续摩擦损耗，延长电机在高频使用场景下的使用寿命，不需要频繁更换电刷维护。

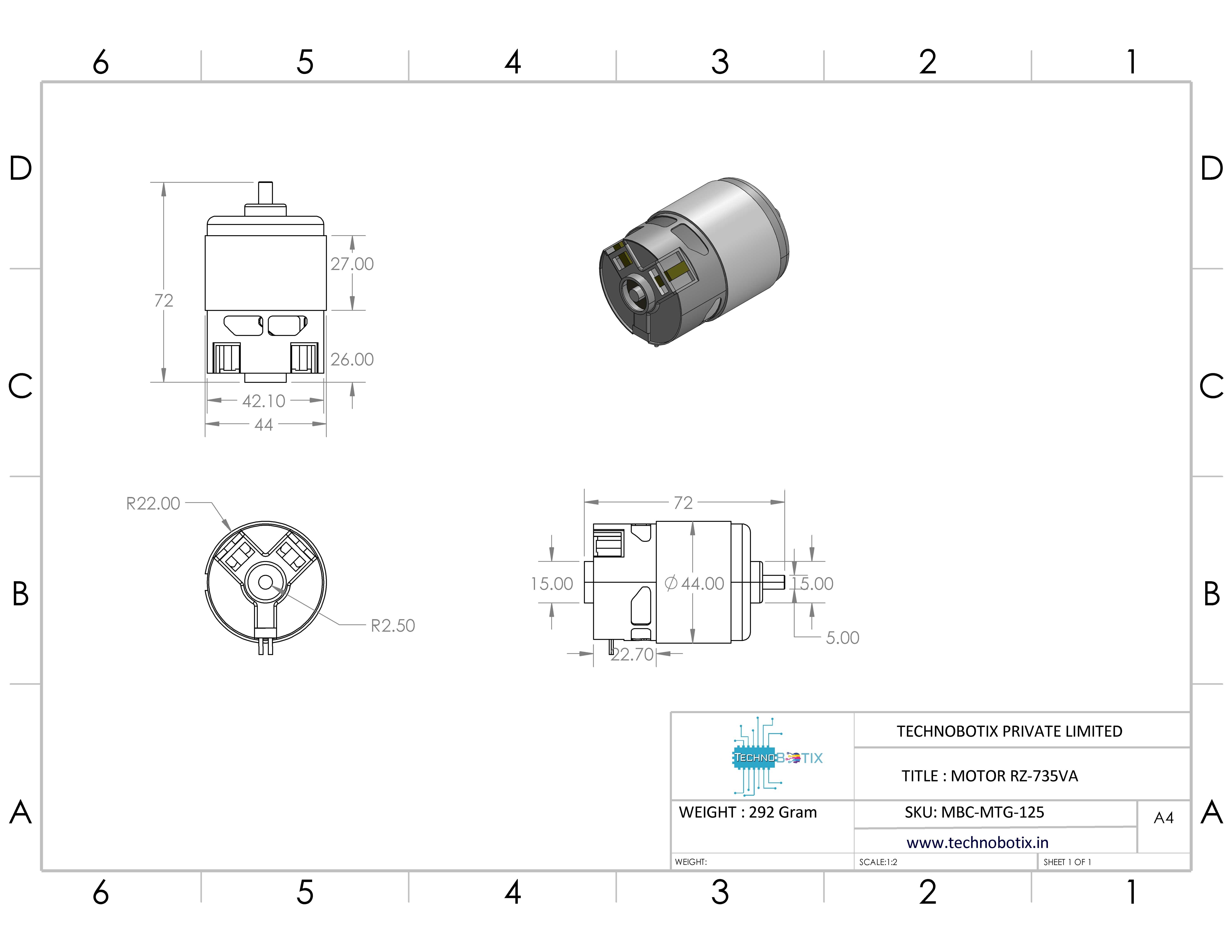

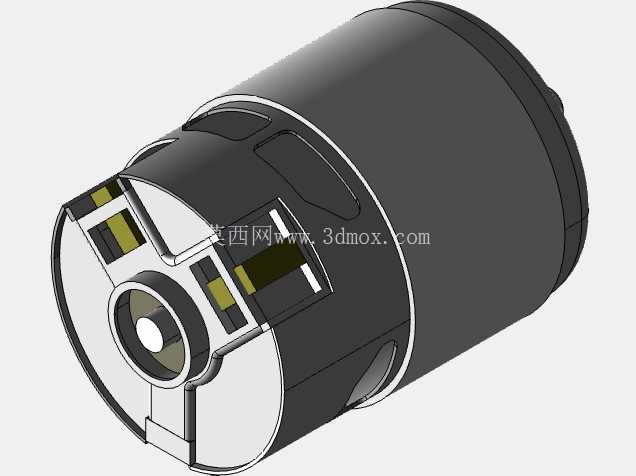

从外形尺寸与安装边界来看，电机本体的圆柱直径为42mm，这个尺寸刚好是小型动力单元的通用安装尺寸，很多现成的电机固定座、减速箱连接法兰都能直接适配，不需要重新定制安装结构。输出轴的直径为5mm，轴端做了平面处理，不管是通过紧定螺丝固定带轮、齿轮，还是通过联轴器连接后续的传动机构，都能有效防止传动件打滑，保证扭矩的可靠传递。电机的整体轴向长度控制在合理范围内，不会因为长度过长导致在狭小安装空间内出现干涉，在做结构布局时，只需要预留出直径42mm的圆柱安装空间，加上尾部接线的少量余量，就能完成整个动力单元的布置，对于空间紧凑的小型设备来说非常友好。在做三维装配时，这个模型的细节还原度足够，端盖的卡扣结构、输出轴的台阶、接线端的位置都和实物一致，在做干涉检查时可以直接导入装配体，不需要额外修正模型尺寸，能有效提升结构设计阶段的效率，避免因为模型尺寸偏差导致后续加工的安装件出现适配问题。对于需要做传动系统仿真的工程师来说，这个模型的质量属性、转动惯量参数都可以直接从模型中提取，能为后续的动力匹配、负载仿真提供准确的参考依据，减少选型阶段的计算误差。
