KSTX10迷你空心杯伺服舵机结构设计

这款迷你舵机的三维结构设计，核心围绕小体积高扭矩输出的应用需求展开，在航模垂直起降固定翼、小型仿生机器人、精密云台调姿这类对安装空间、重量、响应速度有严苛要求的场景中，这类空心杯结构舵机是核心执行部件。不同于常规铁芯电机驱动的舵机，空心杯电机的转子无铁芯结构，从根源上降低了转子转动惯量，让舵机的响应延迟控制在极小范围内，在需要快速修正姿态的飞行类设备中，这一特性直接决定了姿态调整的跟随精度，避免因舵机响应滞后导致的姿态失稳。

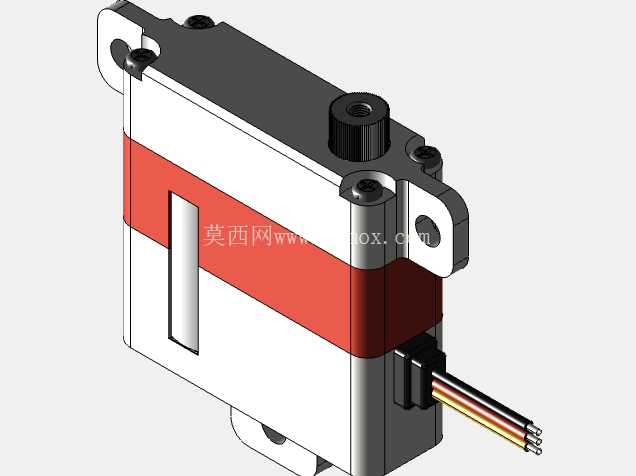

从结构布局来看，这款舵机采用上下端盖配合中框的分体式壳体设计，壳体主体使用高强度工程塑料材质，中部的红色加强筋区域既做了视觉区分，也在不额外增加壁厚的前提下提升了中框的抗扭刚度，避免舵机输出大扭矩时壳体出现形变导致齿轮啮合间隙变大。输出轴端采用双轴承支撑结构，靠近输出端的轴承承受径向负载，内侧轴承承担轴向窜动的限位，相比单轴承支撑的迷你舵机，这种结构在带载摆动时的轴跳量能降低60%以上，在频繁往复动作的工况下，齿轮的磨损速度会明显放缓，有效延长舵机的实际使用寿命。

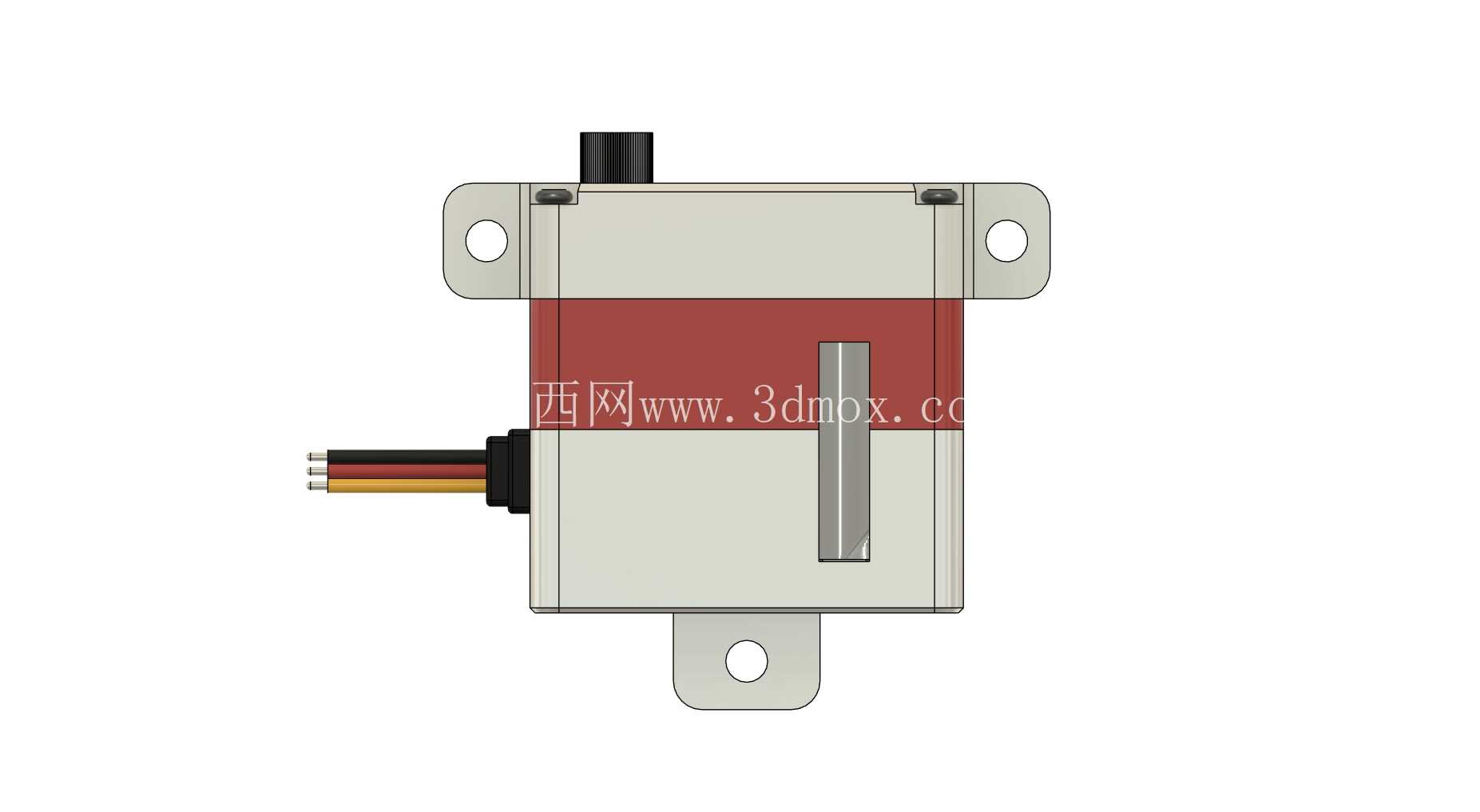

安装边界的设计上，舵机两侧的固定耳采用标准微型舵机的孔位间距，耳片上的安装孔做了沉台处理，使用M2规格的螺丝固定时，螺丝头不会突出耳片表面，不会额外占用安装空间。底部的定位凸台尺寸与常规9g迷你舵机的定位凸台保持一致，在设备迭代升级时，可以直接替换原有同尺寸舵机，不需要重新修改安装位的结构设计，大幅降低设备改型的结构调整工作量。出线端采用侧出式排线设计，排线从舵机尾部的侧方引出，相比尾部直出的排线结构，在安装空间局促的设备内部，侧出线不会因为尾部排线的弯折半径占用额外的轴向空间，排线根部做了应力释放的橡胶护套，避免舵机往复摆动时排线根部反复弯折出现线芯断裂的问题。

内部传动结构的设计逻辑上，这款舵机采用三级金属齿轮减速，第一级齿轮使用硬质铝合金材质，兼顾轻量化与耐磨性能，后两级传递大扭矩的齿轮采用合金钢材质，齿面做了硬化处理，在堵转工况下不会出现断齿问题。电位器采用直接与输出轴同轴连接的安装方式，避免了多级齿轮传动带来的回差累积，舵机的定位精度可以控制在0.1度以内，在需要精准位置控制的小型机械臂关节、精密风门调节场景中，这种精度表现完全满足使用需求。驱动电路板集成在壳体内部的空余空间，电路板上的功率器件紧贴壳体内壁布置，利用金属壳体的散热能力带走工作时产生的热量，在持续带载工作的工况下，不会因为内部积热导致电机退磁或者驱动器件过热损坏。

在实际选型适配时，需要注意这款舵机的输出轴齿形为标准20T齿，配套的舵机摇臂可以直接选用通用的迷你舵机金属摇臂，不需要单独定制。舵机的工作电压范围覆盖常见的航模与小型机器人供电电压区间，不需要额外增加调压模块，直接接入设备的主供电回路即可工作。整体重量控制在10g级别，在对重量敏感的微型无人机、小型仿生扑翼机场景中，这个重量指标不会给设备带来过多的负载负担，同时能提供足够的输出扭矩带动舵面或者关节动作。

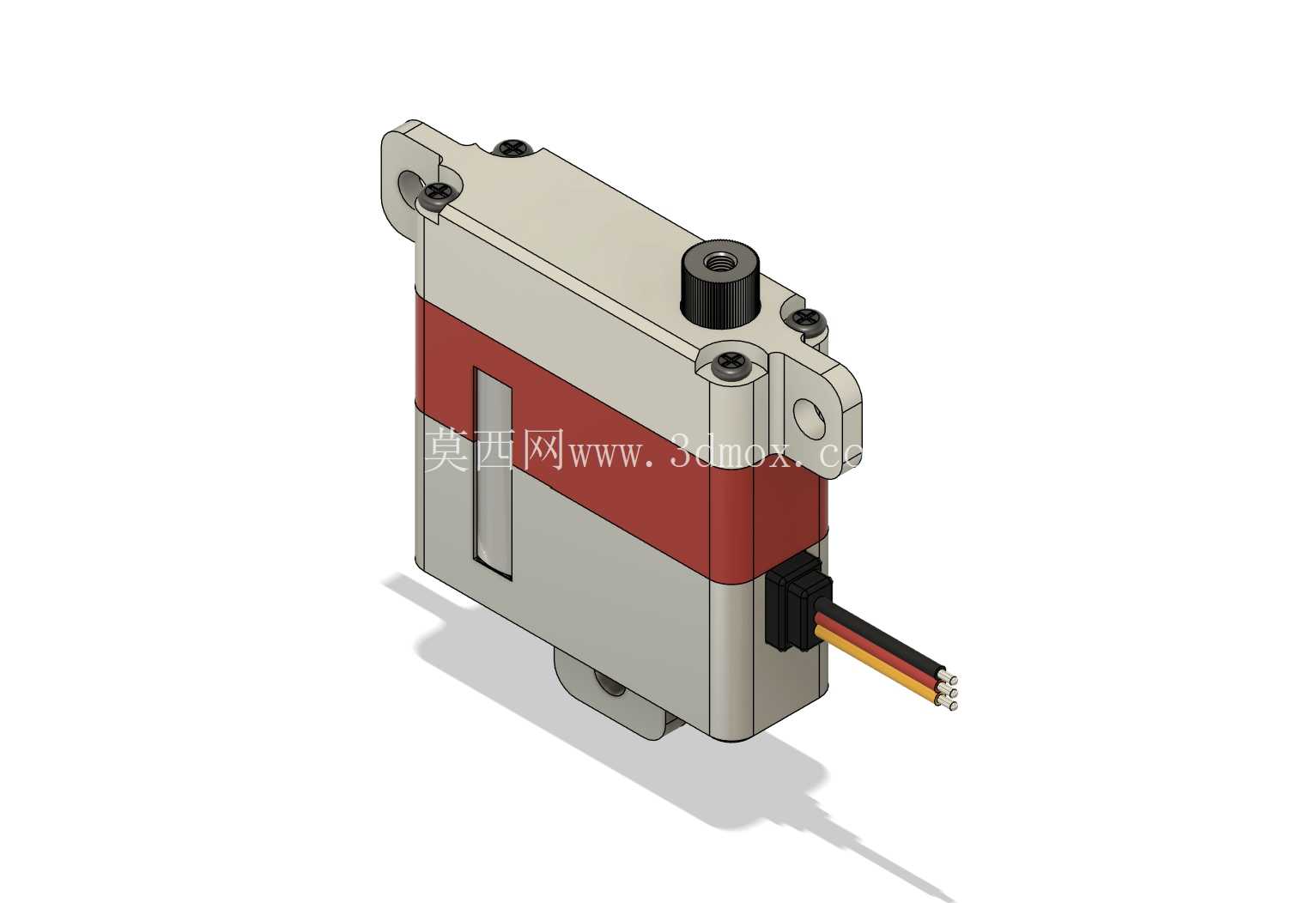

从三维建模的细节处理来看，模型还原了舵机所有的安装特征、外部接口细节，包括壳体上的固定螺丝孔位、输出轴的齿形细节、排线的出线方向与长度，在做设备整体装配干涉检查时，可以直接导入这个模型进行装配验证，不需要再对模型做二次简化或者特征补全。壳体上的分型线、螺丝头的沉台细节都做了还原，在做产品渲染或者装配演示动画时，模型的细节表现足够支撑高精度的渲染输出需求，不会出现细节缺失导致的失真问题。
