博世力士乐HVBD系列单杆拉杆气缸结构

这款带位置测量适配能力的差动气缸，主要面向工业自动化产线的精准定位工位设计，常见于汽车冲压模具的料件定位、工装夹具的夹紧驱动、自动化装配线的短行程推压工序，尤其适配需要精准反馈活塞位置的闭环控制场景，比如焊装线的工件到位顶紧、检测工位的探头进给这类对行程精度有要求的工位，相比普通气缸，它的活塞杆专门做了定位工况适配，能兼容外置位置传感器的安装，避免常规气缸加装传感器时需要额外改造安装位的麻烦。

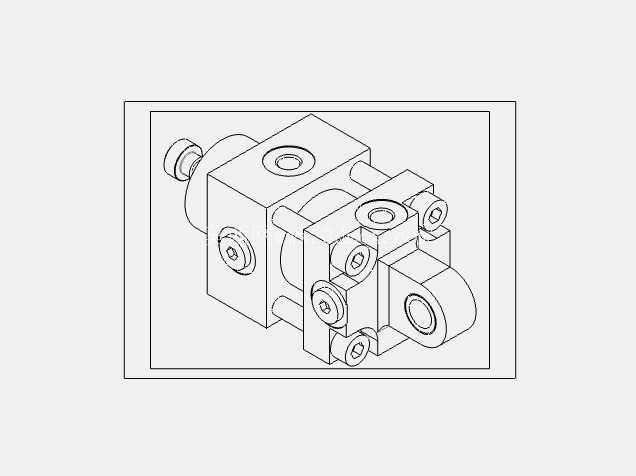

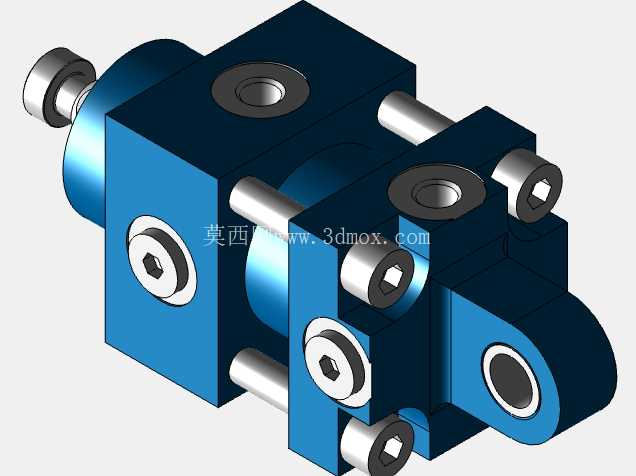

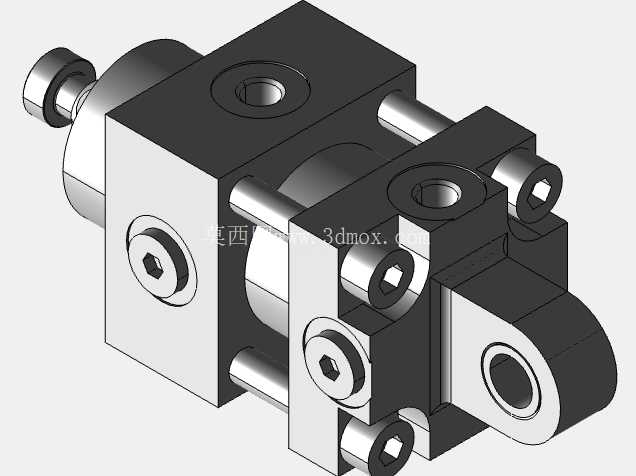

从结构设计逻辑来看，这款气缸采用了方形缸体的集成式布局，缸体侧面预留了标准安装孔位，既可以通过缸体端面的螺纹孔直接锁装在安装基座上，也能配合尾部的铰接耳实现摆动式安装，适配不同工位的安装姿态需求。缸盖与缸筒的连接采用内六角螺栓周向拉紧的结构，相比传统外露拉杆的气缸，这种内置拉紧的结构能减少外部积尘，在冲压车间这类多金属粉尘的工况下，能降低粉尘卡滞连接部位的概率，日常维护时只需要定期检查端盖螺栓的预紧力即可，不需要清理外露拉杆缝隙里的积屑。

尺寸边界上，这款气缸活塞直径32mm，活塞杆直径18mm，标准短行程版本行程为5mm，整体缸体的宽度和高度控制在紧凑范围内，不会占用过多安装空间，尤其适合模具内部这类安装空间局促的场景。活塞杆端的连接螺纹采用M12×1.25的细牙螺纹，细牙螺纹的自锁性能更好，在频繁往复动作的工况下，能避免连接的接头出现松脱。气路接口设置在缸体的侧端面，预留了2到3个接口位，可根据实际控制需求选择不同的气路接法，不管是单作用还是双作用的控制逻辑都能适配，不需要额外加工转接气路板。

功能特性方面，这款气缸额定工作压力能到20MPa，既可以作为气动气缸使用，也能适配低压液压的驱动场景，通用性较强。端盖部位集成了缓冲结构，活塞运行到行程端点时不会出现刚性撞击，能降低工位的动作噪音，同时减少冲击对连接工装的损伤，延长整套执行机构的使用寿命。电气连接部位符合DIN EN 175301-803标准，通用的标准接头能直接对接市面上常规的工业控制线缆，不需要定制专用接头，现场布线的效率更高。

在实际选型适配的时候，需要注意安装面的平面度要求，因为缸体是方形集成结构，如果安装面平面度偏差过大，锁紧螺栓后会导致缸筒变形，出现活塞卡滞、内泄增大的问题，一般要求安装面的平面度公差控制在0.05mm以内。如果是用于带位置反馈的工况，要注意活塞杆的伸出方向和传感器的安装方向对齐，避免传感器读头和活塞杆的感应面出现偏斜，导致位置检测信号不准。另外这款气缸的密封件采用耐油耐磨的材质，适配常规的工业矿物液压油和气动润滑雾，在常规车间环境下不需要频繁更换密封件，维护周期比普通轻型气缸更长。

从建模还原的角度来说，这款气缸的所有安装孔位、接口尺寸、铰接耳的配合公差都严格按照原厂技术参数还原，结构工程师在做整线或者模具设计的时候，可以直接调取模型装配，不需要反复核对安装尺寸，能减少设计阶段的尺寸核对工作量，避免因为模型尺寸偏差导致后续加工安装出现干涉问题。模型还原了缸体表面的所有安装细节，包括端盖螺栓的沉孔深度、活塞杆的伸出长度余量、铰接耳的销孔配合尺寸，装配时可以直接做干涉检查，提前排查安装空间不足的问题。
