汽车转向系统用肘节式转向节接头结构

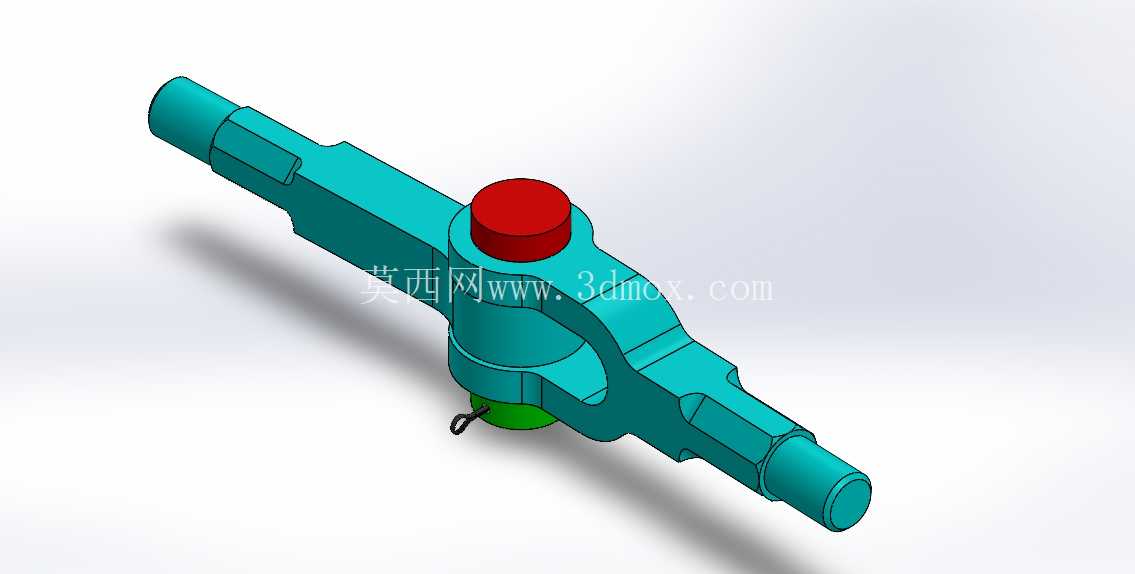

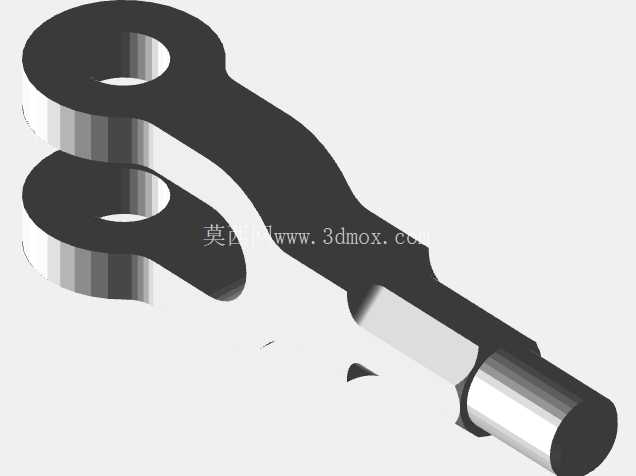

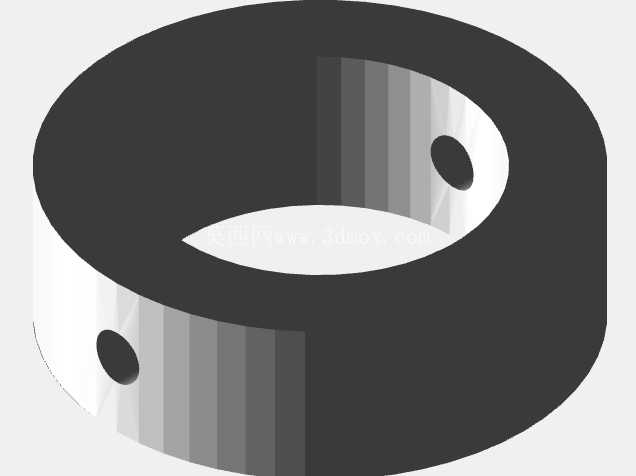

在商用车转向传动链路、小型非道路车辆转向操纵机构的布局中，这类肘节结构的转向节接头，是衔接转向拉杆与转向节臂的核心受力连接件，日常工况下需要持续传递转向力矩，同时适配悬架跳动带来的角度偏移，抵消路面颠簸传导至转向管柱的反向冲击，避免转向卡滞、力矩传递脱节的问题。不同于常规刚性拉杆接头，该结构采用对称式长轴伸设计，两端轴段预留了标准销轴安装位，可直接与转向拉杆的叉形端配合，通过圆柱销实现铰接，中部的凸起基座集成了轴向限位结构，顶部的红色端盖为润滑脂注入口密封结构，底部的绿色环段为防尘密封座，可阻挡泥沙、水汽进入铰接摩擦副，延长接头的磨损周期。从设计逻辑上看，该接头的主体采用等强度变截面结构，长轴段从端部到中部基座位置逐步过渡加厚，在保证两端铰接同轴度的前提下，尽可能降低结构自重，同时避免应力集中在轴段与基座的衔接位置，中部的叉形避让槽预留了足够的摆动角度空间，可满足转向轮最大转角下的铰接摆动需求，不会出现结构干涉。实际安装时，两端轴伸的直径与配套拉杆的铰接孔尺寸匹配，安装边界需保证接头摆动范围内无周边零部件遮挡，轴向的窜动间隙通过端部的锁紧螺母调整，预留0.1-0.2mm的活动间隙即可，既保证转动灵活，又避免间隙过大带来的转向虚位。这类接头的受力特性决定了其材质通常选用中碳合金钢经调质处理，表面铰接位置做高频淬火提升耐磨性，建模过程中需要重点保证两端轴段的同轴度公差，中部铰接孔与轴段的垂直度公差控制在0.02mm以内，避免装配后出现转动卡滞、偏磨的问题。在转向系统的匹配计算中，这类接头的额定拉断力需要满足转向最大输出力矩的1.5倍以上安全系数，抗疲劳性能需要通过十万次转向循环测试，保证在长期交变载荷下不会出现裂纹、断裂失效。不同于球头式转向接头，肘节式结构的摆动方向具备一定的导向性，更适合用在转向梯形机构的中间传动位置，可限制非转向平面的额外自由度，提升转向操纵的精准度，减少高速行驶下的转向摆振问题。建模时对密封结构的还原也十分重要，顶部的注油嘴密封盖、底部的防尘罩安装位都需要按照实际装配尺寸预留，避免后续出工程图时遗漏密封件的安装空间，两端轴段的卡簧槽、锁紧螺纹段的尺寸也需要与标准件匹配，保证装配时的互换性。在实际维修场景中，这类接头属于转向系统的安全件，一旦出现磨损松旷会直接导致转向自由行程过大，影响行车安全，因此结构设计时在易磨损位置预留了磨损余量，可通过调整垫片补偿磨损量，降低后期维护成本。
