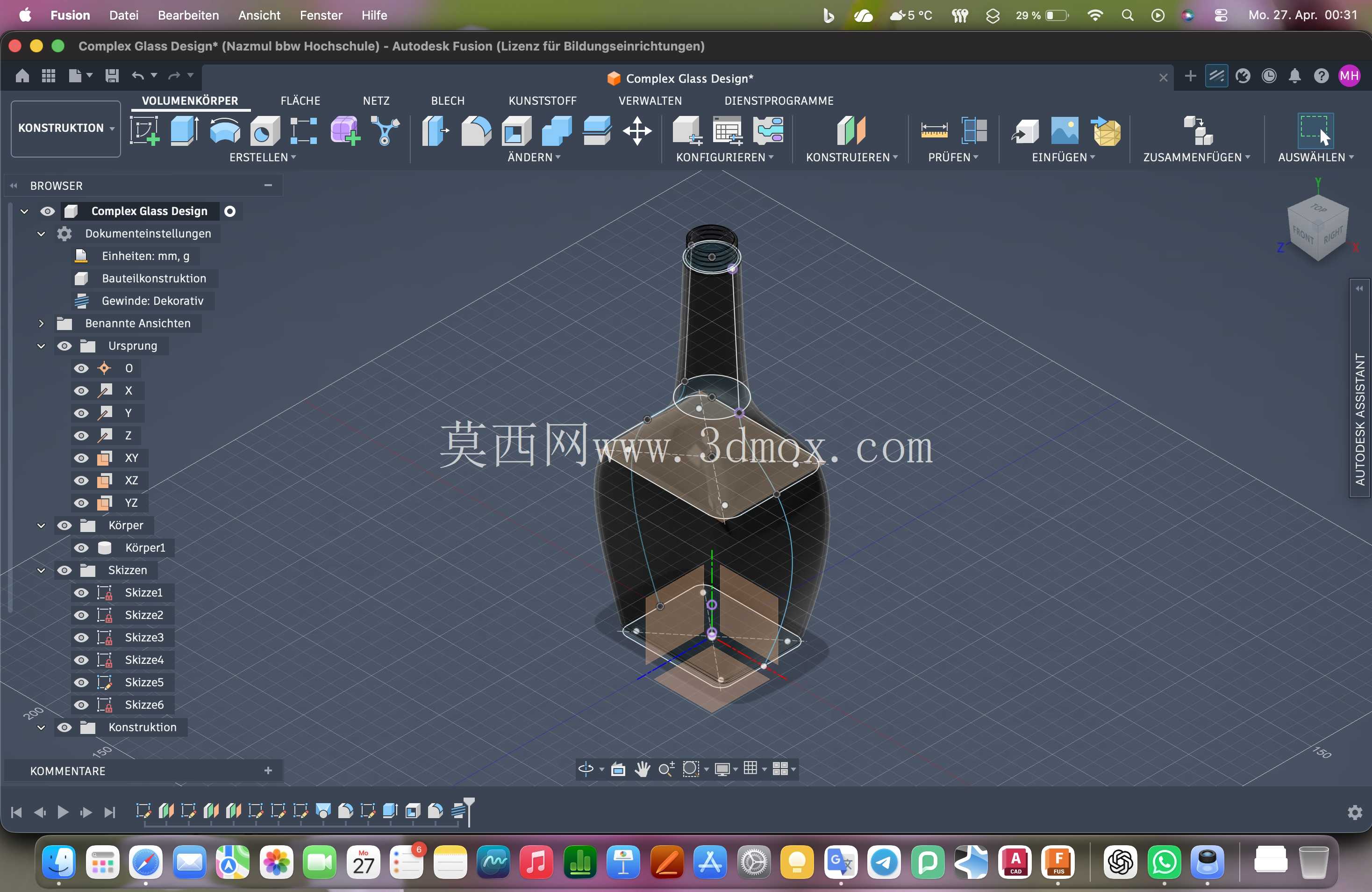

Fusion360制作的异形曲面玻璃容器结构

这类异形曲面玻璃容器的三维建模，核心服务于日用玻璃制品的前期结构验证与开模前置校核，在玻璃包装、家居器皿、文创容器的量产环节中，这类高精度曲面模型是衔接设计创意与压铸成型工艺的关键载体。不同于规则柱形瓶体的参数化建模，该结构在设计阶段需要兼顾玻璃熔体在压铸模腔内的流动均匀性，曲面过渡区域的曲率连续度直接影响成型后玻璃壁厚的一致性，若局部曲率突变，极易在冷却阶段产生应力集中，导致成品出现开裂、厚薄不均的缺陷。从结构特性来看，该瓶体采用收颈扩腹的曲面构型，颈部的小直径过渡段需要匹配瓶盖的密封安装尺寸，建模时需预留密封胶圈的装配间隙，同时保证颈部端面的平面度公差，避免后续旋合密封时出现渗漏问题；腹部的大曲面区域是容器的主要储液空间，曲面的弧度设计既要考虑握持时的人机贴合度，也要兼顾压铸成型时的拔模斜度，避免脱模时出现表面拉伤。建模过程中采用多曲面拼接融合的思路，先通过草绘勾勒出瓶体的纵向轮廓控制线，再利用放样、扫掠等曲面命令生成基础曲面，针对颈部与腹部的衔接位置，通过曲面曲率分析工具反复调整控制点，保证G2连续的过渡效果，避免出现肉眼可见的棱线；瓶底的平面区域需要做微小的内凹处理，保证放置时的稳定性，同时避免玻璃冷却收缩导致的底平面翘曲。从安装与使用边界来看，该容器的整体外轮廓尺寸适配常规的自动化灌装生产线工位间距，颈部外径符合通用旋盖头的夹持范围，瓶身最大直径处的尺寸满足流水线传输导轨的宽度限制，不需要额外调整产线工装即可适配现有量产设备。在实际工程应用中，这类模型完成建模后可直接导入模流分析软件，模拟玻璃熔体在模腔内的填充过程，预判困气、熔接痕的出现位置，提前在模具上设计排气结构，同时可根据模型的壁厚分布调整模具的冷却水路布局，保证各区域冷却速率一致，减少成型后的变形量。不同于简单的回转体瓶型，这类复杂曲面结构的建模难点在于平衡外观创意与工艺可行性，很多外观设计阶段的流畅曲面，在实际压铸时会因为壁厚差过大产生成型缺陷，建模时需要在不破坏整体视觉效果的前提下，对局部曲面做微调，将壁厚差控制在玻璃压铸工艺允许的范围内，同时要考虑后续表面处理的工艺适配性，比如曲面的曲率半径不能过小，否则在蒙砂、烫印等表面处理工序中会出现加工死角。另外，该结构的建模过程也可作为曲面建模的练习案例，通过拆分不同的曲面特征，练习多命令组合的建模思路，掌握曲面连续性的调整技巧，理解工艺约束对曲面造型的实际影响，避免脱离生产实际做纯外观的曲面设计。在结构校核环节，还需要通过模型的截面分析工具，逐段检查瓶身各位置的壁厚，确保从颈部到底部的壁厚过渡平缓，没有突然的厚薄变化，同时要验证瓶体的重心位置，保证空载和满载状态下的放置稳定性，避免出现倾倒问题。针对压铸模具的设计需求，该模型可直接用于拆分模腔、模芯，提取分型面位置，曲面的高精度还原能保证模具加工时的刀路准确性，减少后续模具钳工的修模工作量，缩短产品从设计到量产的周期。
