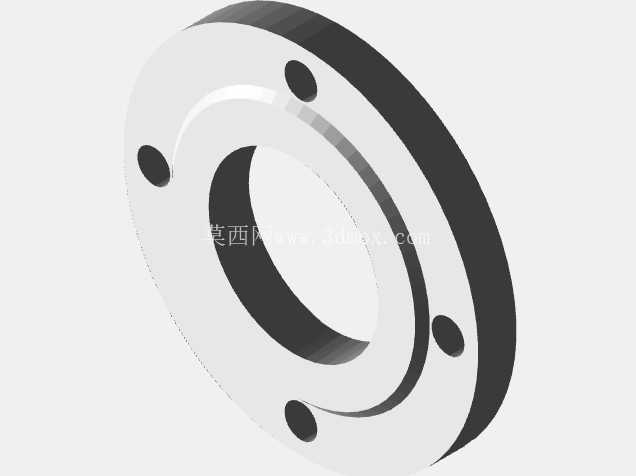

符合GOST标准的四孔连接法兰结构

在工业管路系统、压力容器装配以及机电设备的管路对接场景中，法兰是实现两段管路或部件刚性密封连接的核心承压零件，本次呈现的法兰结构适配GOST 33259标准体系下的01型规格，可直接对应俄标体系的管路安装场景，也可通过尺寸校核适配国内同压力等级的管路对接需求。从实际应用场景来看，这类法兰常出现在化工流体输送管路、市政给排水泵站管路、中小型压缩空气系统的管路对接节点，也可用于小型液压站的油路接口连接，在需要频繁拆装检修的管路节点中，法兰连接相比焊接、螺纹连接具备更好的可拆卸性，同时能保证足够的密封承压能力。

从功能特性上看，该法兰采用凸面密封结构，密封面凸起的环形区域可在螺栓预紧力作用下，配合密封垫片形成均匀的压合应力，避免流体介质从对接面渗漏；法兰本体上均匀分布的四个螺栓通孔，沿法兰盘圆周等角度排布，安装时可通过对角逐步拧紧螺栓的方式，让密封面受力均匀，避免局部应力过大导致垫片压溃或法兰变形。法兰中心的通孔为介质流通通道，孔径尺寸与对接管路的通径完全匹配，不会出现通径缩径导致的流体阻力增大问题，也不会因为通径过大导致对接处出现台阶紊流。

在设计思路层面，该法兰的结构完全遵循俄标法兰的尺寸规范，法兰盘的外径、螺栓孔中心圆直径、螺栓孔直径、密封面凸起高度、法兰本体厚度均经过标准校核，可直接与同标准的配对法兰、密封垫片、紧固件配合使用，无需二次加工适配。法兰盘的外缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装过程中划伤操作人员，也能在装配时起到导向作用，方便对接时快速对齐螺栓孔。法兰本体的厚度经过承压强度校核，在对应公称压力下，不会因为管路内的介质压力导致法兰盘出现弯曲变形，螺栓孔周边的实体区域做了局部加厚的应力分散设计，避免螺栓预紧力过大导致孔边出现应力开裂。

从安装边界来看，该法兰的背面为平面结构，可与管路端部的焊接翻边或者对接法兰的平面完全贴合，安装时需要保证法兰端面与管路轴线的垂直度，偏差控制在标准允许的范围内，避免对接后出现密封面倾斜导致的渗漏。螺栓孔的位置精度控制在±0.1mm范围内，可保证与配对法兰的孔位完全对齐，不会出现螺栓无法穿入的问题。法兰的轴向总厚度较小，安装后不会占用过多的管路轴向空间，适合在管路布局紧凑的设备内部使用。在实际选型使用时，需要根据管路的工作压力、介质腐蚀性选择对应材质的法兰坯料，同时匹配对应压力等级的螺栓和密封垫片，比如输送水、压缩空气等常规介质时可采用普通碳钢材质配合橡胶石棉垫片，输送腐蚀性流体时则需要采用不锈钢材质配合聚四氟乙烯垫片。

这类法兰的三维结构建模过程中，重点保证了各尺寸的形位公差精度，密封面的平面度、螺栓孔的位置度、中心通孔与密封面的垂直度都按照实际加工要求做了约束，可直接用于装配干涉检查、管路布局模拟，也可导出用于3D打印制作样件，验证安装适配性，或者导入CAM软件生成加工代码用于实际切削加工。在管路系统的三维布局设计中，直接调用该标准法兰模型可以大幅提升建模效率，避免重复绘制标准件的工作量，同时能保证设计选用的零件符合标准规范，减少后续生产装配时的适配问题。
