机器人竞赛无刷电机投球摩擦飞轮

这款摩擦轮是面向青少年机器人竞赛投球机构开发的自建模执行零件，核心适配MakeX赛事中常用的中小功率外转子无刷电机，直接通过中心孔与电机输出轴配合，不需要额外设计转接轴套，省去了中间传动环节的间隙累积，能把电机的高转速输出直接转化为轮面的线速度，靠接触摩擦给赛用PU球提供初始发射动能。

从实际赛事调试的经验来看，这类摩擦轮的设计首先要卡准安装边界：中心安装孔的公差要控制在H7级别，和无刷电机常用的5mm输出轴做间隙配合，装配时只需要在轴面涂少量厌氧胶就能锁死，不会因为高速旋转出现松动打滑；轮体的外圆直径直接决定了发射初速，在电机额定转速12000rpm的工况下，60mm的外径能把轮面线速度拉到37m/s以上，足够覆盖赛事中3-5米的投球距离要求，轮宽设置为20mm，和标准70mm直径赛用球的接触弧长刚好控制在12mm左右，既不会因为接触面积过小导致摩擦力不足出现发球打滑，也不会因为接触面积过大增加电机的启动负载，避免无刷电调出现过流保护。

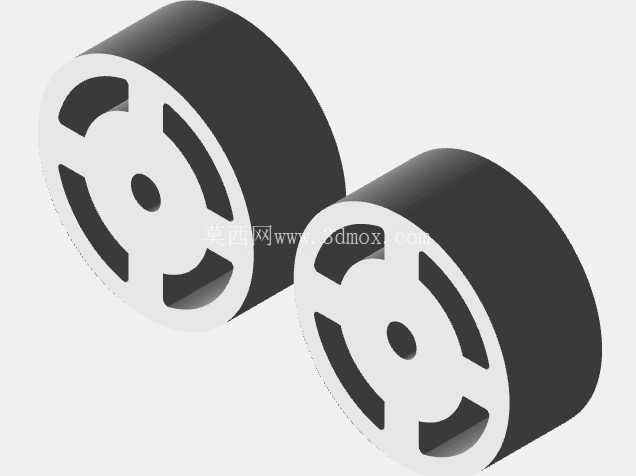

轮体的减重槽是做了对称式的弧形开槽设计，四个开槽沿圆周均匀分布，一方面是把轮体的整体重量控制在15g以内，降低无刷电机的转动惯量，让转速响应速度提升30%左右，触发发球指令时能在0.2s内达到额定转速，不会出现启动迟滞导致的发球节奏错位；另一方面对称开槽能保证轮体的动平衡精度，高速旋转时不会出现径向跳动，避免轮面摩擦球体时出现受力不均，导致发球轨迹偏移。轮面没有额外包覆橡胶层，直接采用3D打印PLA材质的原生表面，粗糙度控制在Ra6.3左右，和PU球面接触时的摩擦系数稳定在0.35-0.4之间，既能提供足够的摩擦力驱动球体加速，也不会因为摩擦系数过大导致球体表面磨损掉屑，避免碎屑卡入电机间隙影响设备运行稳定性。

在实际装配场景中，这款飞轮不需要额外做轴向定位，轮体的轮毂端面和电机安装端面贴合后，靠轴端的紧定螺丝就能完成固定，轴向安装尺寸控制在25mm以内，不会和投球机构的导球槽、拨球杆产生运动干涉；轮体的外圆和导球槽内壁的间隙设置为3mm，刚好能让球体在进入摩擦区时被顺畅挤压，不会出现卡球、碎球的问题。设计阶段特意把轮体的边角做了R1的圆角处理，避免高速旋转时的锐边割伤调试人员的手指，也不会刮伤球体表面影响摩擦接触效果。

从赛事应用的角度看，这类自建模飞轮相比市售的标准摩擦轮，适配性更强，可以根据不同队伍的投球角度、射程需求快速调整外径和轮宽参数，不需要重新开模，3D打印完成后就能直接装机调试；对称式的结构设计也支持两个飞轮对装的双轮发射结构，两个轮体反向旋转时可以给球体提供更稳定的初速，还能通过调整两个轮的转速差实现球体的旋转控制，打出弧线球绕过赛场障碍物。建模过程中已经把安装孔的位置、轮体的同轴度公差做了参数化关联，调整外径尺寸时不会影响中心安装孔的位置精度，打印完成后不需要做二次车削加工就能直接使用，能大幅节省参赛队伍的零件加工和调试周期。
