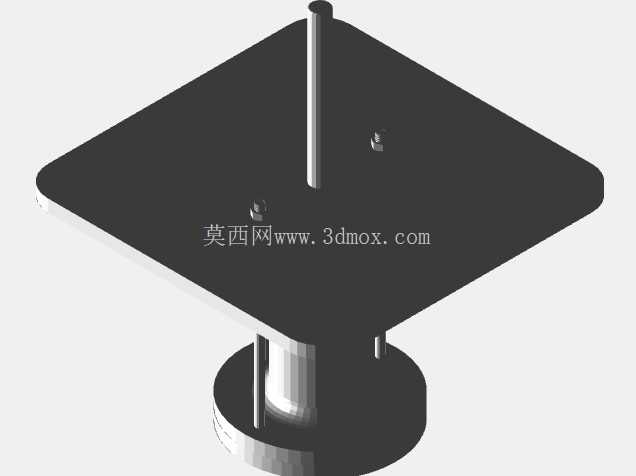

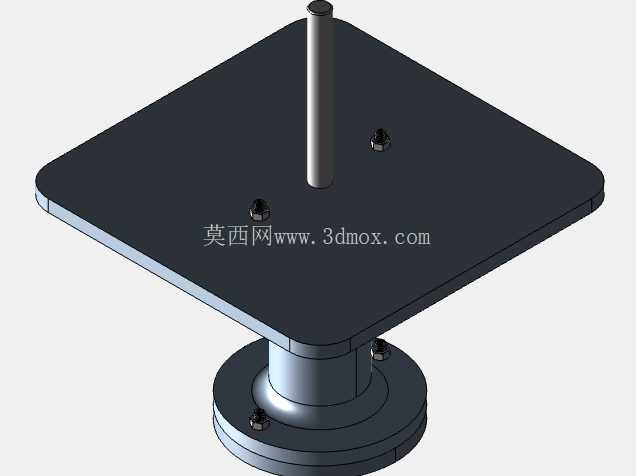

带活塞与夹紧螺栓的方形安装座气缸结构

这类带活塞与夹紧螺栓的气缸，在小型工装夹具、桌面级自动化定位工位里的应用占比不低，尤其是需要小行程顶出、同时兼顾安装面工件压紧的场景，不需要额外搭配独立的压紧模块，单部件就能完成顶升与夹紧两个动作，能大幅简化工位的结构布局。从实际使用场景来看，这类气缸常被用在小型压装工位的工件定位环节：下方缸体提供活塞的直线往复动力，上方方形安装台既可以作为工件的承载面，台面上预留的螺栓孔配合夹紧螺栓，能直接将待加工工件固定在台面上，活塞动作时带动安装台整体升降，完成工件的上料让位、加工位顶升定位，不需要额外设计工件托盘的固定结构，减少了工位的零件数量。

从功能特性上看，这款结构的核心设计点在于将活塞的动力输出端与工件安装平台做了一体化整合，区别于常规气缸活塞杆端需要额外连接安装法兰的结构，方形安装台直接与活塞杆顶端固连，传动路径更短，升降过程的偏摆量更小，适合对顶升位置精度有一定要求的轻载工位。台面上的夹紧螺栓采用内六角沉头设计，螺栓拧紧后头部不会高出安装台面，避免工件放置时出现干涉，同时四个螺栓位呈对称分布，能适配不同尺寸的方形工件装夹，夹紧力分布均匀，不会出现工件装夹偏斜的问题。下方缸体采用圆形法兰式安装结构，缸体底部预留了安装孔位，可以直接固定在设备的安装基板上，缸体与安装台之间预留了足够的行程空间，活塞伸出到最大位置时，安装台底部与缸体顶端不会发生碰撞，缩回时安装台能贴合到缸体上端的限位面，保证复位位置的一致性。

设计思路上，这款结构优先考虑了轻载工位的集成化需求，没有采用复杂的导向结构，而是依靠缸体内部的活塞导向套来保证升降的直线度，对于负载小于5kg、行程在50mm以内的工位来说，这种结构的导向精度完全满足使用要求，同时能压缩整体的制造成本。方形安装台的尺寸设计参考了常规小型工件的装夹范围，边长覆盖了常见的小型电子零部件、五金冲压件的装夹尺寸，不需要额外加装转接板就能直接使用。安装台边缘做了小倒角处理，避免操作人员上下料时被锐边划伤，也能减少工件放置时的磕碰损伤。夹紧螺栓的位置避开了活塞的中心轴线，不会影响活塞杆的受力状态，螺栓的拧紧力直接作用在安装台的实体区域，不会导致安装台变形。

从安装边界来看，这款气缸的整体占用空间较小，圆形缸体的外径小于上方方形安装台的边长，安装时只需要在基板上开出对应缸体直径的过孔，或者直接通过缸体底部的法兰孔锁付固定即可，不需要预留太大的周边操作空间。活塞的行程范围可以根据实际工位需求调整，安装台与活塞杆的连接采用可拆卸式设计，后期如果需要更换不同尺寸的安装台，只需要松开连接螺栓就能完成替换，维护便捷性较好。气路接口设置在缸体的侧面位置，不会与下方的安装结构产生干涉，接气管后管路走向可以顺着设备基板排布，不会影响安装台的升降动作。在实际选型适配时，需要注意工位的负载重量不能超过气缸的额定输出力，夹紧螺栓的拧紧力矩要控制在合理范围，避免螺栓断裂或者安装台变形，同时要保证缸体安装面的平面度，避免活塞运动时出现卡滞问题。
