适配弹簧柱塞转换器的钢笔注射器握持手柄

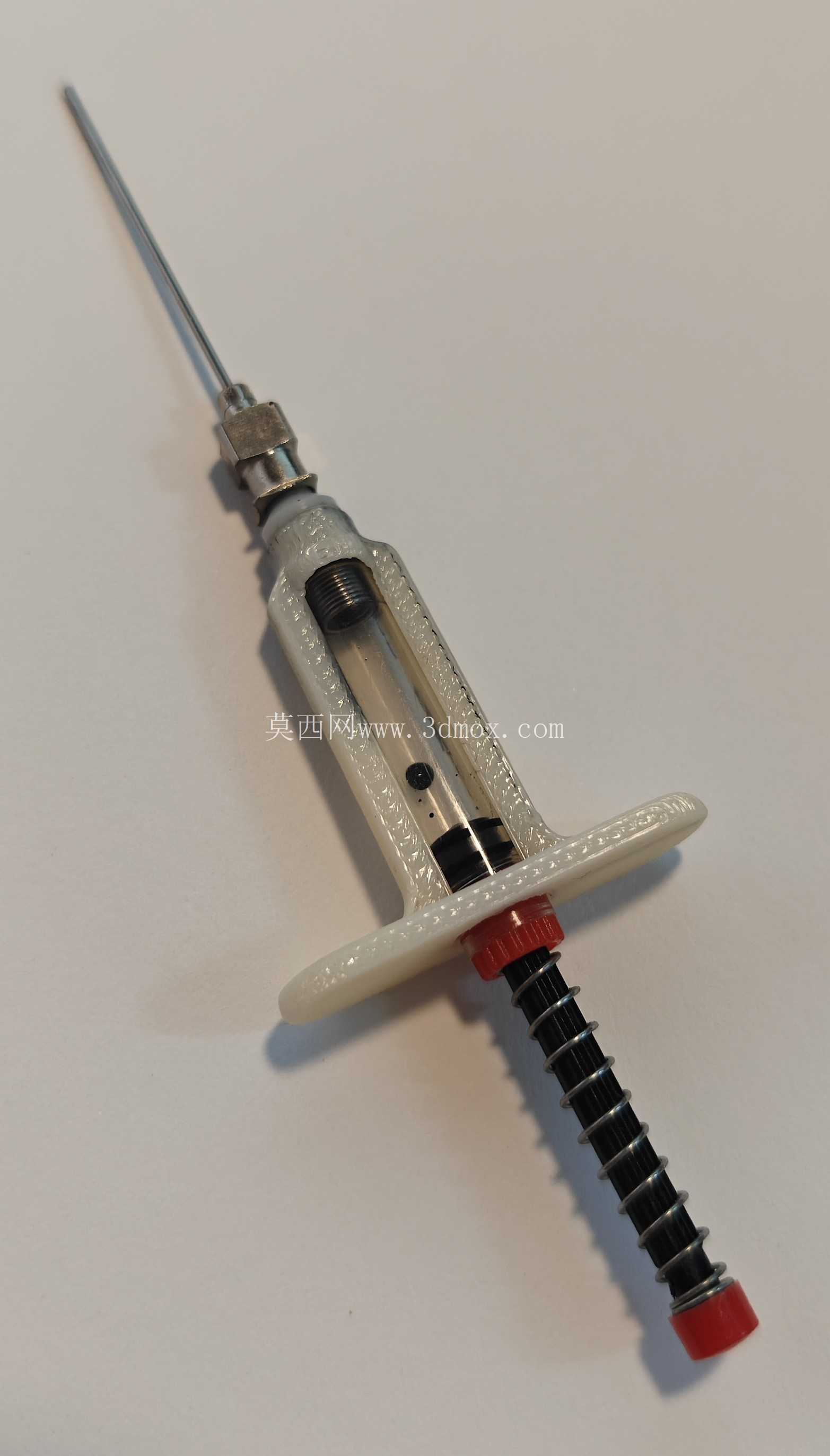

在小型流体推送、精密注料类手动操作场景中，握持部件的人机适配性直接决定操作稳定性与长时间作业的疲劳度，这款适配弹簧柱塞转换器的钢笔注射器手柄，正是针对非笔内使用场景下的手动操作需求设计的配套结构件。从实际应用场景来看，该手柄主要搭配Asvine及同规格弹簧柱塞转换器使用，可覆盖实验室微量试剂加注、小型工件点胶、精密润滑脂推送等需要手动控制输出量的作业场景，区别于常规钢笔内置的握持结构，这款手柄完全脱离笔身使用场景，针对独立手持操作的受力特点做了针对性结构优化。

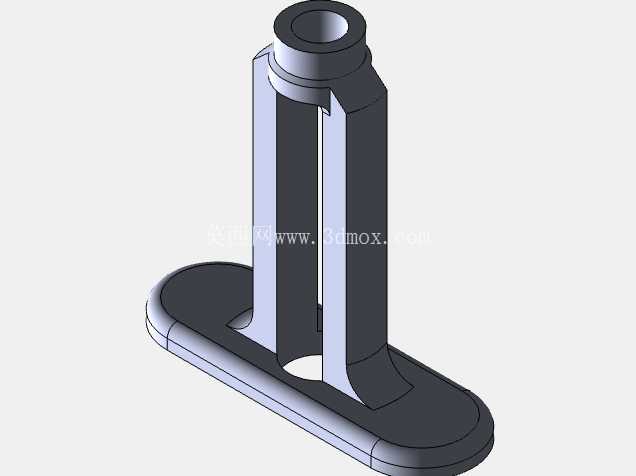

从功能特性层面看，手柄底部采用长圆形椭圆基座设计，基座边缘做了全周圆角过渡，避免直角棱边在长时间握持时硌伤掌心，基座上方的支撑立柱采用双侧对称立板结构，中间预留通槽，既可以为柱塞杆的往复运动提供足够的避让空间，也能通过双侧立板对柱塞的运动方向形成导向约束，避免柱塞推送过程中出现偏斜卡滞。立柱顶部设置同轴安装孔，孔位内径与弹簧柱塞转换器的外径做公差匹配，保证转换器装入后无径向窜动，安装孔下方的立柱根部做了加厚过渡处理，抵消推送作业时立柱承受的轴向推力，避免长期受力出现根部断裂。手柄侧面特意增设手指凸缘结构，凸缘位置贴合成年人握持时食指与中指的自然放置位置，操作时手指可以搭靠在凸缘上形成稳定的施力支点，相比光滑圆柱面的握持结构，能大幅降低手指打滑的概率，尤其是在戴防护手套操作或者手上沾有少量润滑介质的场景下，凸缘的防滑限位作用会更加明显。

设计思路上，这款手柄没有沿用常规注射器手柄的环形指撑结构，而是结合钢笔类柱塞转换器的细长外形特点，采用了立式支撑加椭圆底座的结构形式，在保证结构强度的前提下尽可能压缩整体体积，既可以适配单手掌握的操作需求，也能减少不必要的材料占用。结构建模过程中，所有受力过渡位置都做了圆角处理，避免应力集中，比如立板与底座的连接位置、立板与顶部安装座的连接位置，都根据受力大小设置了不同半径的过渡圆角，在3D打印或者压铸成型时，也能减少拐角位置的成型缺陷。安装边界方面，顶部安装孔的深度根据柱塞转换器的插入长度做了限位设计，转换器装入后端面与安装孔顶面齐平，不会出现突出或者凹陷过多影响柱塞按压的问题；底部椭圆基座的长度控制在成年人掌心宽度范围内，宽度适配拇指与其余四指合围的尺寸，握持时基座底面贴合掌心肉垫位置，推送发力时受力均匀，不会出现局部压强过大的问题。双侧立板之间的通槽宽度大于柱塞杆的最大外径，预留了足够的运动间隙，即使柱塞杆在长期使用后出现轻微变形，也不会与槽壁发生摩擦卡滞。

从实际使用的适配性来看，这款手柄不需要额外的紧固件，依靠安装孔与柱塞转换器的过盈配合即可完成固定，拆装十分方便，针对不同表面粗糙度的转换器外壁，安装孔的公差设置在合理范围内，既不会因为过盈量过大导致装配困难，也不会因为间隙过大出现转换器松脱的问题。手柄整体的受力路径经过优化，掌心推送底座的力通过双侧立板均匀传递到顶部安装座，再作用到柱塞转换器上，整个传力路径没有突变位置，长期反复施力也不会出现结构变形。对于需要频繁进行小剂量流体推送的作业场景，这款手柄能有效改善操作手感，降低长时间操作的手部疲劳，同时提升推送过程的稳定性，减少因为握持打滑导致的剂量偏差问题。
