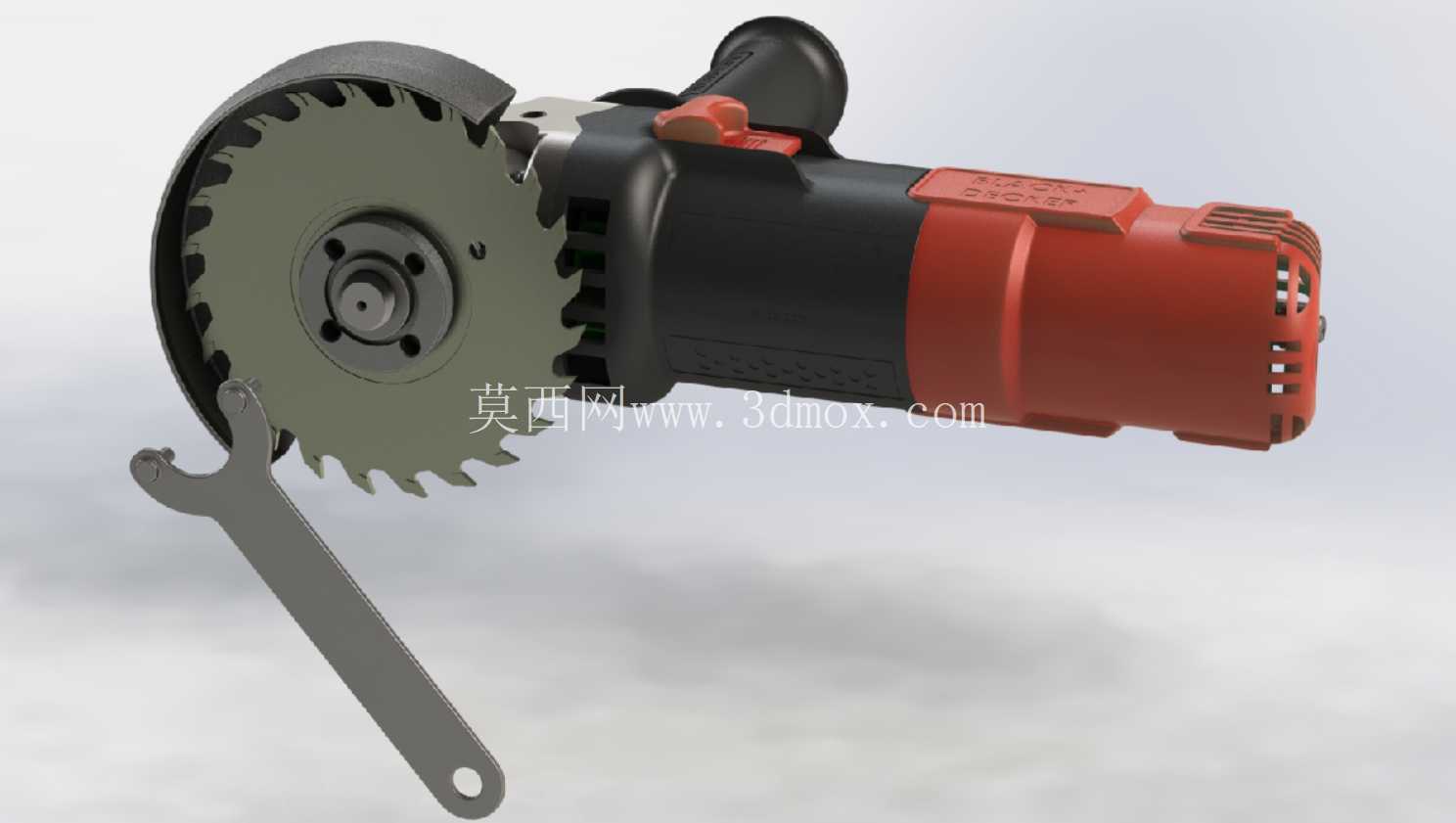

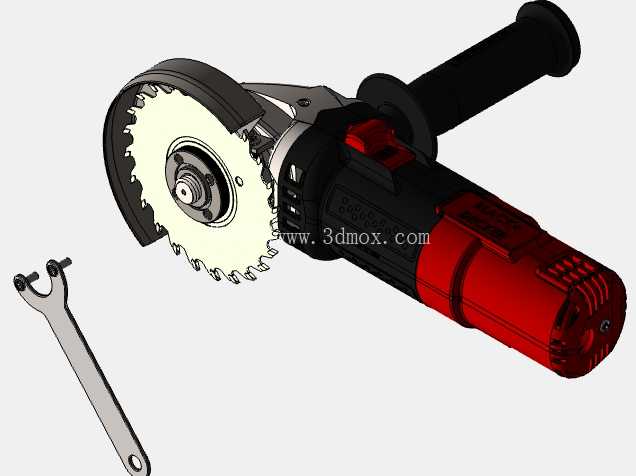

百得4.5英寸角磨机结构三维建模

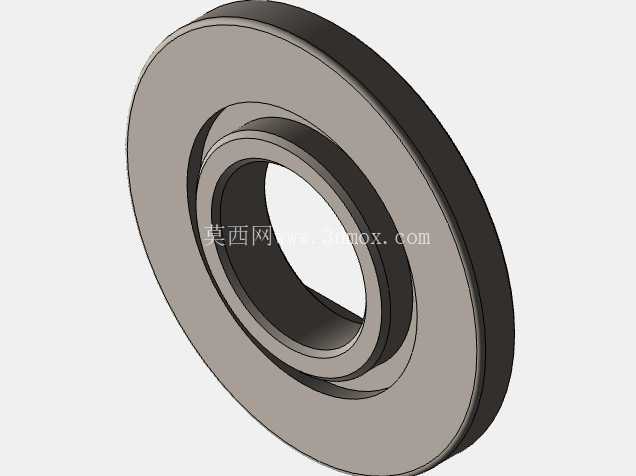

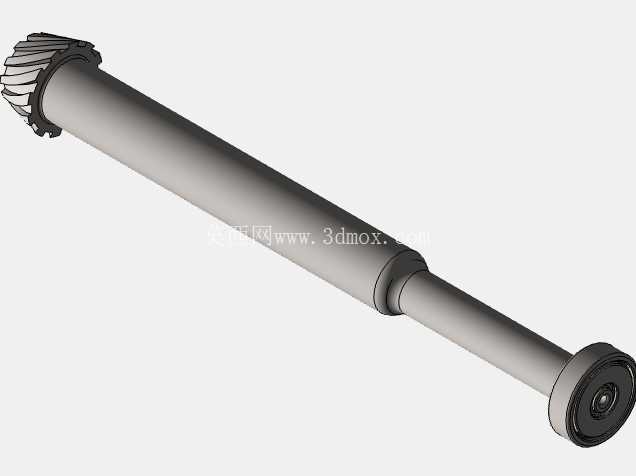

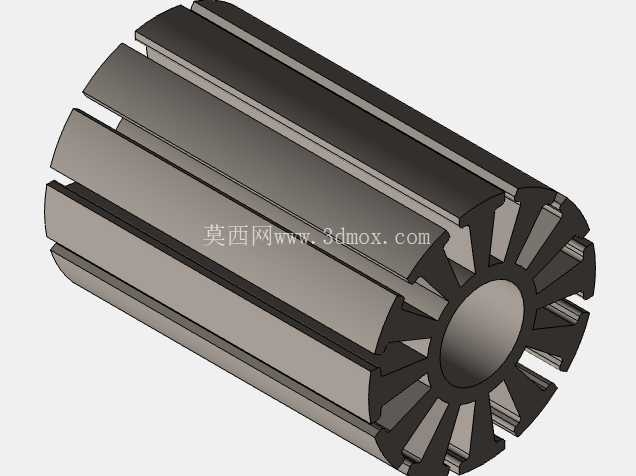

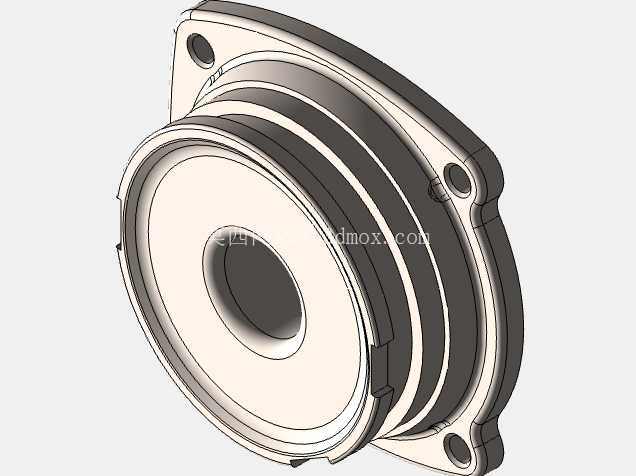

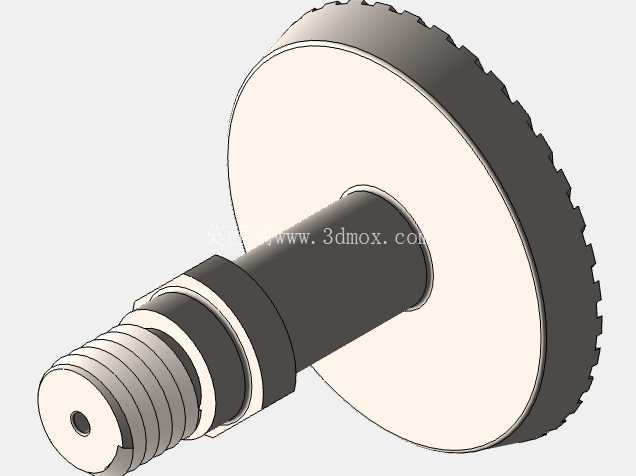

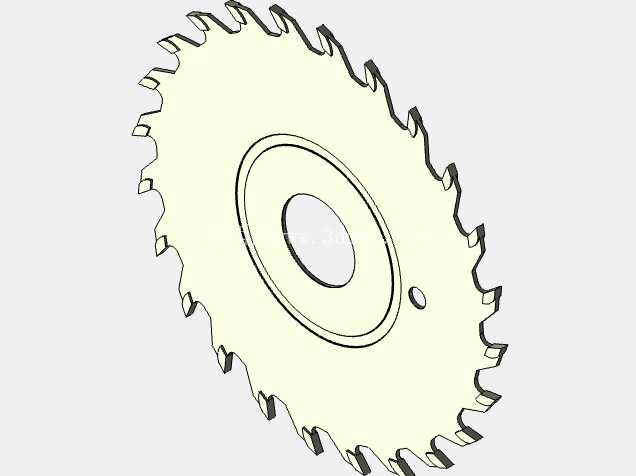

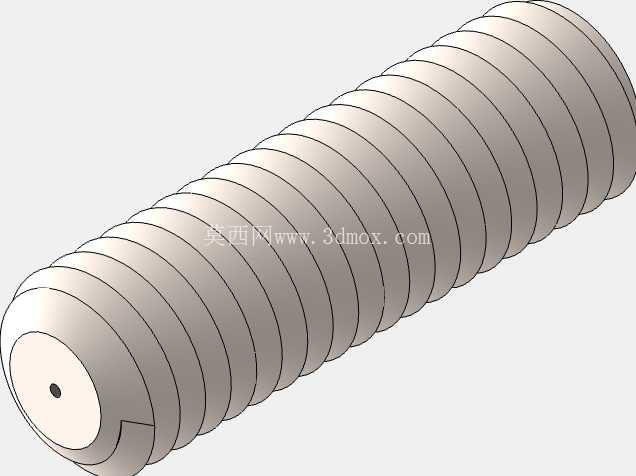

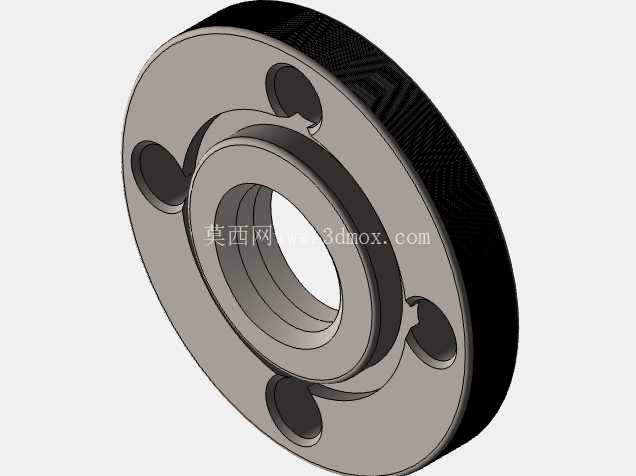

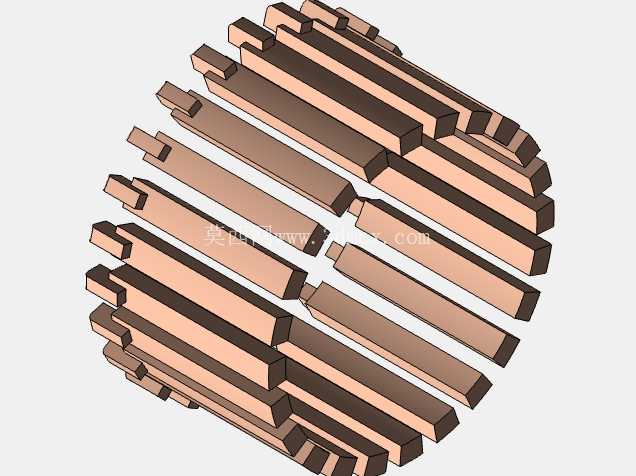

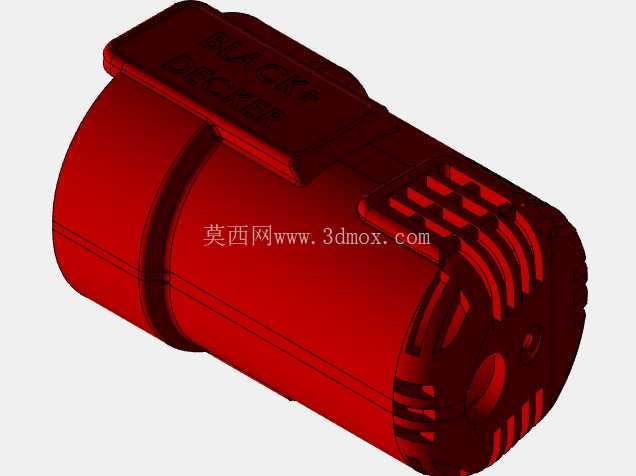

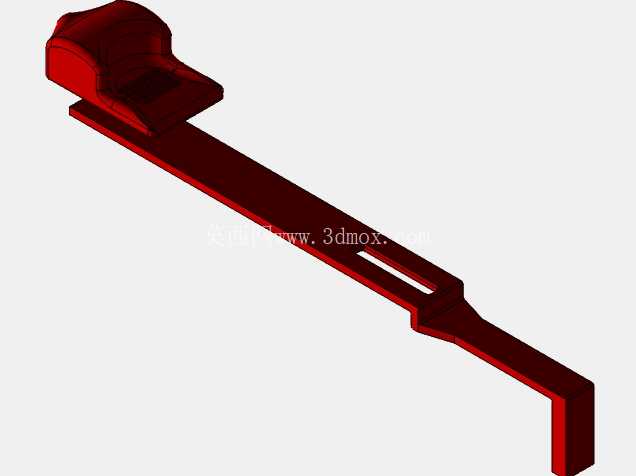

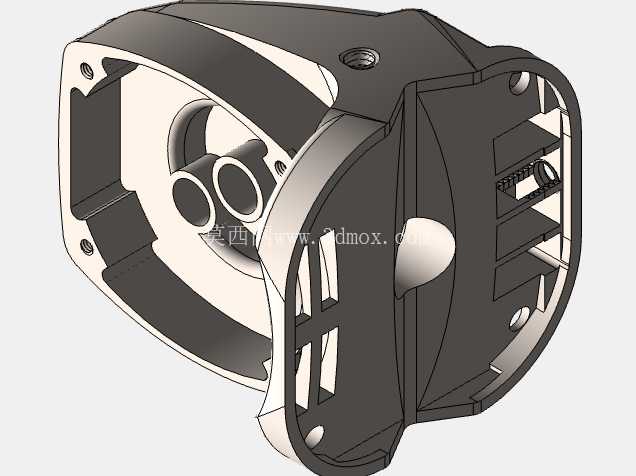

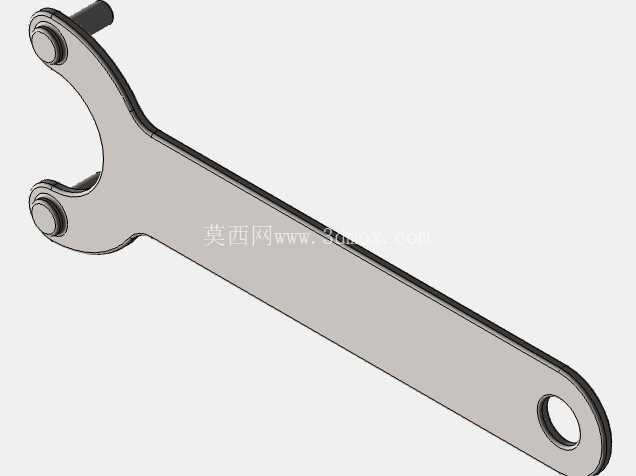

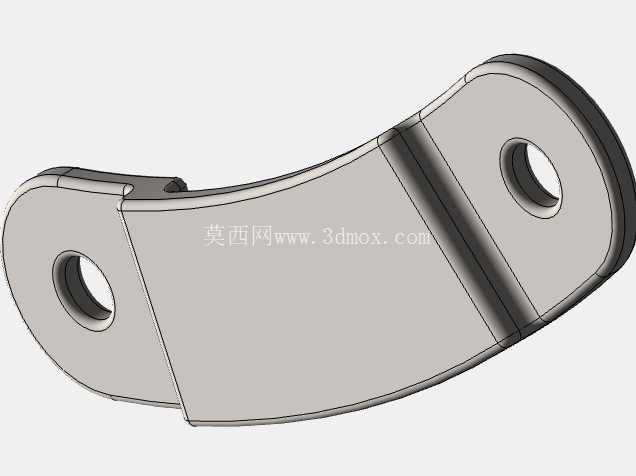

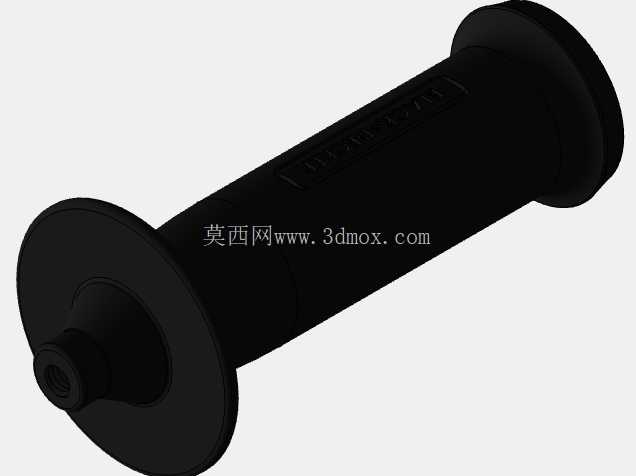

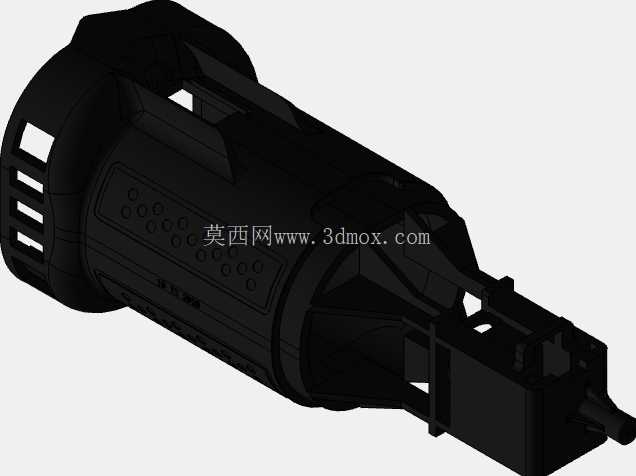

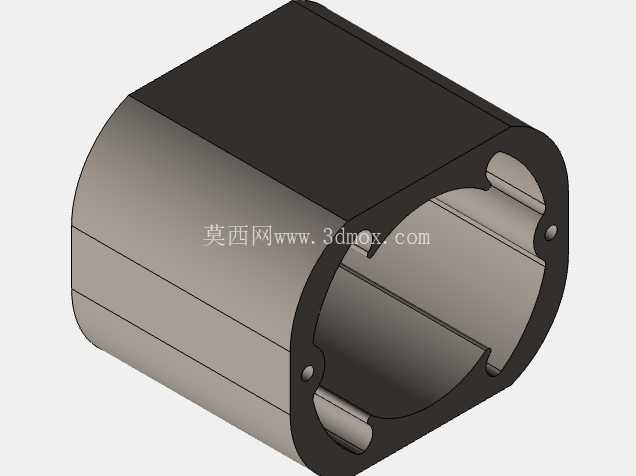

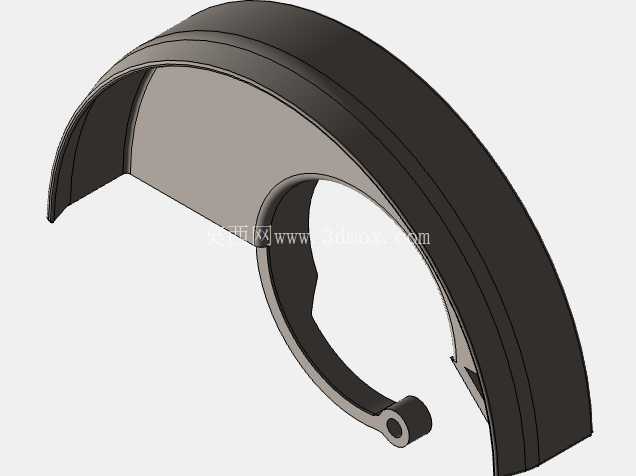

这款角向磨光机的三维建模，完全围绕手持磨削作业的实际工况展开，首先要考虑的就是现场作业的握持平衡，整机重心落在握持手柄的中心区域，长时间单手操作也不会出现腕部过度负重的情况，机身外壳的防滑纹理位置，刚好对应手掌指节的施力区域，开关拨片的位置设计在拇指自然触碰的范围，作业过程中不需要挪动握持位置就能完成启停操作，避免作业中途调整手势带来的安全隐患。从功能结构来看，这款设备适配4.5英寸直径的磨片与锯片，可覆盖金属焊缝打磨、型材切割、锈蚀层去除、石材修边等多类现场作业场景，主轴锁止结构的位置设计在磨片护罩侧方，更换磨片时只需要按下锁止销，用配套扳手就能拧下压片完成耗材更换，不需要额外用工具固定主轴，大幅缩短现场换件的辅助时间。护罩的安装结构采用快拆式卡箍设计，可以根据作业角度调整护罩的朝向，不管是平面磨削还是侧边切割，都能让护罩挡住飞溅的磨屑与火花，保护操作人员的安全，同时护罩的厚度经过受力校核，即使出现磨片碎裂的极端情况，也能有效阻挡碎裂的磨片飞出。机身内部的电机排布采用同轴直驱结构，减少了齿轮传动带来的动力损耗，电机外壳的散热筋方向顺着握持时的气流走向排布，设备高负载运行时，电机产生的热量可以顺着散热筋快速导出，避免长时间作业出现电机过热烧损的问题。尾部的电源线出线位置做了防弯折护套设计，现场作业时频繁拖拽、弯折电源线，也不会出现线芯断裂的情况，适配车间、装修现场、户外维修等复杂布线场景。从安装边界尺寸来看，整机长度控制在手持设备的合理区间，磨片安装位的法兰压片尺寸符合通用4.5英寸角磨耗材的安装标准，不需要定制特殊耗材，市面上常规的树脂磨片、金刚石锯片、钢丝轮都可以直接安装使用，主轴的螺纹规格匹配通用配件，后期维护更换配件不需要找原厂定制，降低设备的使用成本。辅助手柄的安装位在机身两侧都有预留，习惯左手操作的人员也可以将手柄装在另一侧，满足不同操作习惯的使用需求，辅助手柄的表面做了滚花防滑处理，施力磨削时不会出现手滑的情况。建模过程中对各个部件的装配间隙做了精准还原，开关拨片与外壳的间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大进入过多粉尘影响开关寿命，电机转子与定子的间隙符合电动工具的设计规范，运行时不会出现扫膛问题。头壳部位的齿轮箱结构做了加强筋设计，大负载磨削时齿轮箱承受的反作用力可以通过加强筋分散，不会出现壳体开裂的情况，同时齿轮箱的轴承位尺寸公差经过校核，轴承压装后不会出现旷量，保证主轴运行的同轴度，减少磨片运转时的跳动量，提升磨削作业的表面质量。这款模型的结构还原覆盖了角磨机实际使用中的所有细节，不管是用于电动工具的结构设计参考，还是用于作业场景的装配模拟，都能提供精准的结构数据支撑，各个部件的拆分逻辑也符合实际装配流程，可以直接用于生成装配工艺指导文件，也能作为手持电动工具结构教学的演示模型，帮助设计人员理解角磨机的动力传递路径、安全防护结构设计逻辑、人机工程优化思路。
