这款三自由度SCARA机械臂的结构设计,核心围绕平面内高精度快速作业场景展开,在3C电子零部件插装、小型五金件分拣、轻工产品点位搬运这类需要X-Y平面大行程、Z向垂直进给的工况中适配性极强。区别于六轴多关节机械臂的全空间运动特性,该构型刻意保留了水平方向两个旋转关节的串联布局,搭配末端垂直升降轴,刚好匹配平面作业中对Z轴方向刚度的高要求,避免多关节冗余带来的刚度不足问题,在插件、锁螺丝、点胶这类需要末端施加稳定轴向力的工序中,能有效减少关节形变带来的作业偏差。

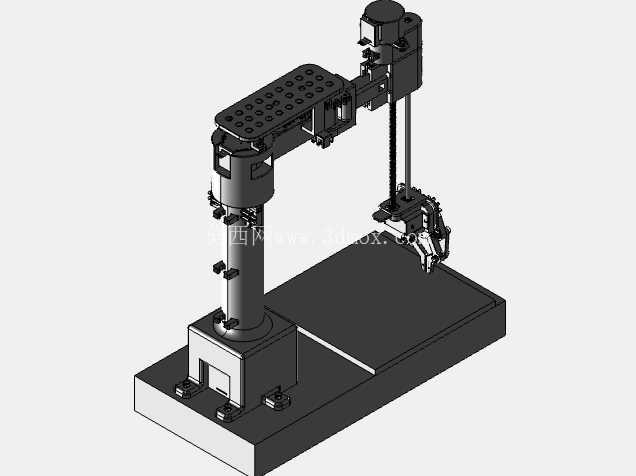

从结构布局来看,底部立柱作为整个设备的承载基座,直接承担两个水平臂段的倾覆力矩,设计时将第一关节的回转支撑做了加宽处理,底座安装面预留了标准的T型槽固定位,安装时可直接适配常规工业铝型材工作台的槽距,不需要额外加工转接板,固定螺栓孔位按照均布环形排布,能抵消大臂快速回转时产生的侧向剪切力。大臂与小臂的长度配比经过反复校核,第一臂段长度a1略大于第二臂段a2,这样的比例能让工作覆盖范围在平面内形成无死角的扇形区域,同时避免小臂完全伸展时的机构奇异点,在常规作业半径内,关节转角的利用率能达到九成以上,不会出现大角度空转的情况。
关节传动部分采用了齿轮啮合的传动方案,两个水平回转关节的驱动单元都集中布置在立柱顶部的腔体内,没有将电机和减速器分散安装在臂段上,这样的设计能大幅降低运动部件的自重,减少臂段转动时的转动惯量,提升启停阶段的响应速度,同时也能简化臂段内部的走线布局,避免线缆随臂段反复弯折出现疲劳破损。末端的Z向升降轴采用了双光杆导向的结构,搭配传动丝杠实现垂直方向的进给,导向杆的跨距经过优化,在末端搭载小型夹爪或者作业头时,能抵消作业时产生的侧向弯矩,不会出现升降轴卡滞或者偏磨的情况,升降行程d3的设计覆盖了常规工装夹具的高度差,从工作台面到上层输送线的高度差都能兼容,不需要额外调整基座安装高度。

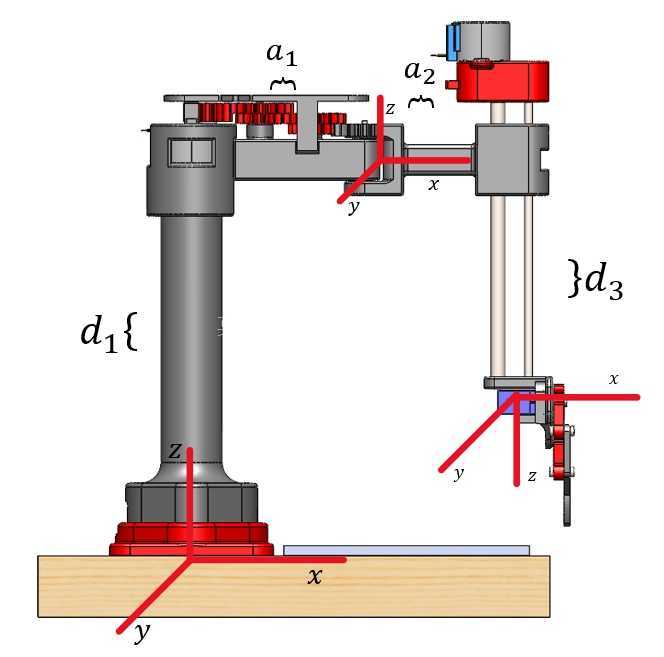

坐标系标注完全遵循机械臂D-H参数建模规则,基座原点设置在底座回转中心与工作台面的交点处,Z轴沿立柱竖直向上,X轴沿大臂初始伸展方向,每个关节的坐标系都按照右手定则设定,后续不管是做运动学正逆解运算,还是导入仿真软件做轨迹规划,都能直接对应参数,不需要额外做坐标系转换。臂段的主体结构采用了轻量化的设计思路,在保证结构刚度的前提下,臂段内部做了减重空腔处理,既不会因为臂段过重加大第一关节的负载,也能减少高速运动时的惯性冲击,臂段外侧预留了标准的传感器安装位,可根据实际需求加装原点限位、硬限位以及位置反馈传感器,不需要后期额外打孔加工。
在实际安装调试时,需要先将底座固定在水平度满足要求的工作台面上,先校准第一关节的回转水平度,再依次装配大臂、小臂以及末端升降轴,关节处的齿轮啮合间隙需要调整到合理范围,间隙过大会影响末端定位精度,间隙过小则会加大传动阻力加剧齿轮磨损。末端执行器的安装面预留了标准的安装螺孔,可适配气动夹爪、真空吸盘、点胶阀、锁螺丝批头等多种作业头,更换时不需要改动原有结构,只需要对应安装孔位固定即可。该结构的运动特性决定了它在平面内的运动速度快、重复定位精度高,相比直角坐标机械手占用的安装空间更小,工作覆盖范围更大,在小范围多点位快速往复作业的场景中,作业效率能比同负载的直角坐标设备高出四成左右,同时因为关节集中布置的设计,后期维护时只需要打开立柱顶部的腔体盖板就能检修传动部件,不需要拆解整个臂段,日常维护的便捷性更高。
