高性能电动单座赛车整车结构设计方案

这套电动单座赛车的结构设计，核心围绕电动方程式赛事的规则边界展开，所有结构件的布局都优先服务于功率重量比优化与驾驶员生存空间防护两大核心目标。从整车布局来看，动力单元、储能模块、电控系统的安装点位全部经过重心配平计算，将整车质心控制在前后轴荷45:55的最优区间，避免加速、制动过程中出现轴荷转移过大导致的抓地力失衡问题。

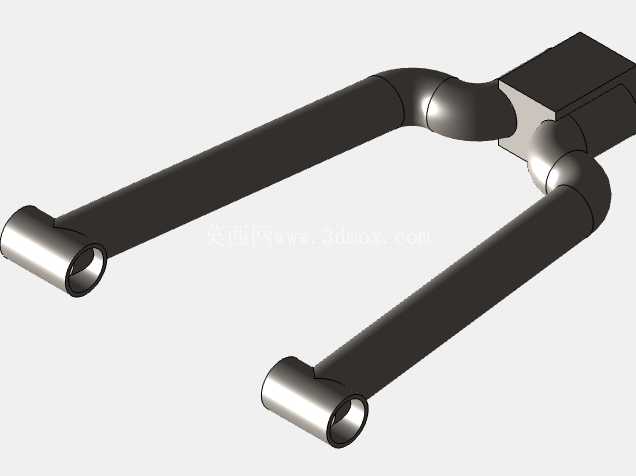

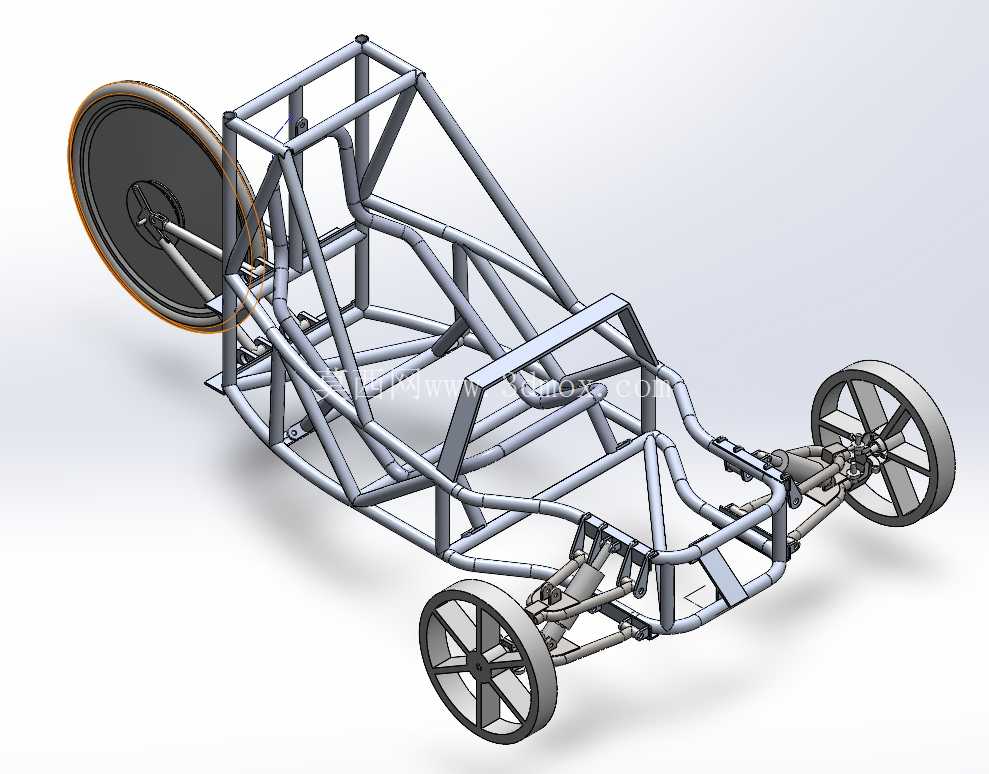

底盘部分采用一体化冲压焊接式承载结构，主纵梁选用高强度合金钢冷冲压成型，截面为变厚度盒型设计，在驾驶舱周边的碰撞溃缩区预留120mm的逐级吸能褶皱结构，侧向防撞杆采用双层嵌套式管材布局，可承受赛事规则要求的侧向15kN冲击载荷而不侵入驾驶舱生存空间。悬架安装点全部集成在底盘纵梁的加强凸台上，安装孔位同轴度公差控制在0.05mm以内，避免长期赛事工况下出现连接点应力集中开裂的问题。

车身覆盖件全部采用轻量化冲压成型工艺，外板选用0.8mm厚的高强度铝合金板材，通过分步冲压成型保证曲面精度，覆盖件与内部骨架的连接采用隐藏式卡扣加结构胶复合连接方式，既减少外露紧固件带来的风阻增量，也能保证高速行驶下覆盖件的连接可靠性。前鼻锥部分设计为可快速更换的分体式冲压结构，碰撞发生时可通过自身溃缩吸收大部分冲击能量，无需更换主底盘结构即可完成赛事中的快速维修。

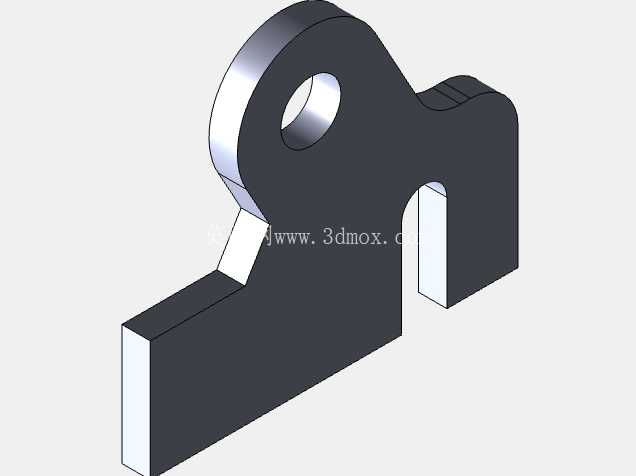

动力系统的安装支架全部采用拓扑优化后的冲压钣金拼焊结构，在保证安装刚度的前提下将支架重量控制在传统铸铝支架的60%水平，电机输出轴与减速器输入轴的对中精度通过安装面的加工公差保证，同轴度偏差不超过0.02mm，可有效降低高速运转下的轴承磨损与传动振动。电池仓采用独立封闭的冲压壳体结构，壳体内部设置纵横交错的加强筋，既可以提升电池模组的安装刚度，也能在侧面碰撞时阻挡外部结构侵入电池模组区域，电池仓与驾驶舱之间设置隔热冲压隔板，避免电池热失控时高温直接传导至驾驶员区域。

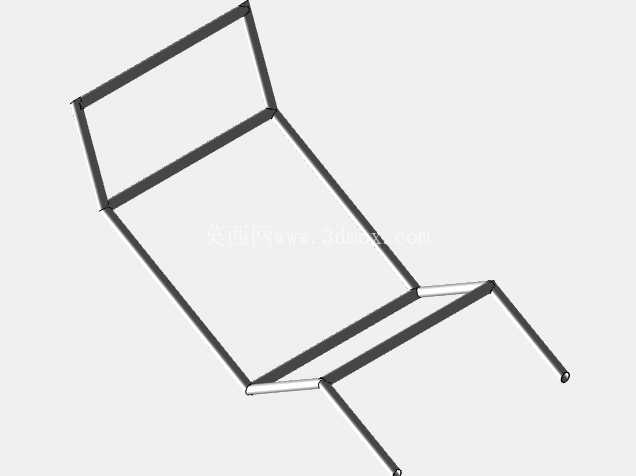

驾驶舱内部的踏板安装支架、方向盘固定座、安全带安装点全部集成在底盘的加强结构上，安全带安装点的拉伸强度满足单点位20kN的载荷要求，座椅安装滑轨的固定点位预留了前后150mm的调节空间，可适配不同身高的驾驶员坐姿调整需求。整车的线束走向全部沿底盘纵梁的预留冲压线槽布置，通过卡扣固定避免行驶过程中线束晃动磨损，高压线束与低压线束分槽布置，减少电磁干扰对电控系统信号传输的影响。

冷却系统的散热器安装在前部撞风区域，安装支架采用弹性缓冲结构连接在底盘前端，可吸收路面颠簸带来的振动，避免散热器焊缝出现疲劳开裂。制动系统的管路沿底盘内侧布置，管路固定点间距不超过200mm，避免制动过程中管路振动产生的共振异响，制动踏板的安装支座采用加强型冲压结构，可承受2kN的踏板力而不发生塑性变形。

从安装边界来看，整车总长控制在2900mm，总宽1450mm，轴距1800mm，离地间隙在赛事设定的行驶高度下为30mm，所有外露结构件的圆角半径不小于5mm，避免碰撞过程中尖锐结构造成二次伤害。车轮轮距前后均为1250mm，转向系统的最大转角设计为内轮32度、外轮28度，保证低速过弯时的转向机动性，转向立柱设计为碰撞溃缩式结构，正面碰撞时可通过自身收缩吸收冲击能量，避免方向盘直接撞击驾驶员胸部。
