汽车冲压工序配套成型结构练习组件

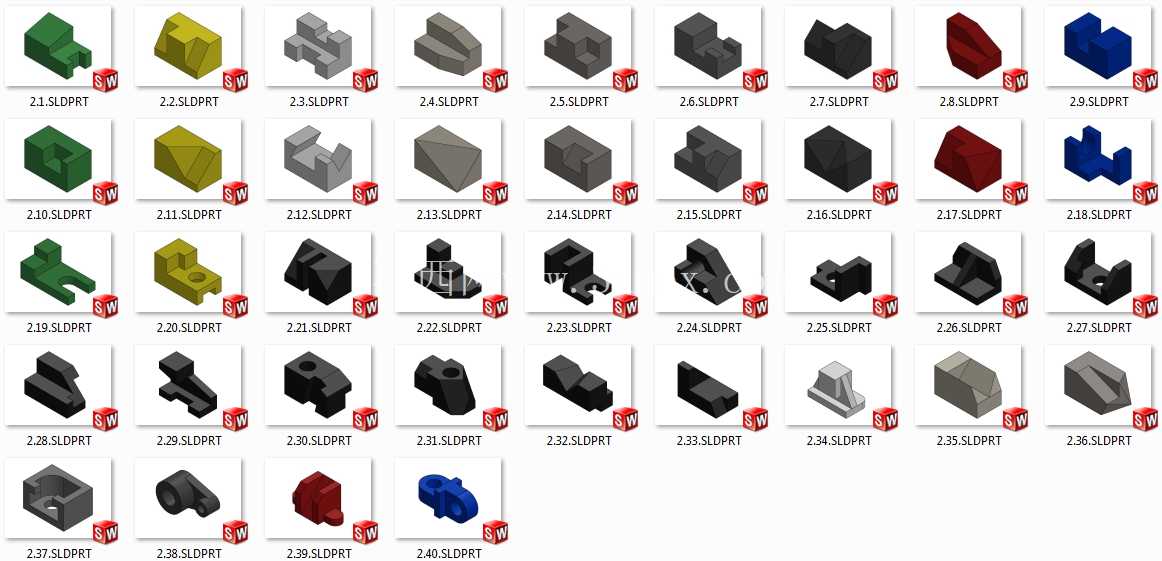

这套结构组件围绕汽车冲压生产环节的各类小型成型工序设计，覆盖了车身覆盖件、结构加强件生产中常见的凸模、凹模镶块、定位块、压料镶件等核心工装零件形态，可直接用于冲压工序的结构认知、建模逻辑训练以及小型冲压工装的方案参考。在汽车整车冲压生产场景中，白车身超过60%的零部件都需要通过冷冲压工序成型，从车门内板的局部加强筋、侧围的安装支座凸台，到底板的定位卡扣安装位，每一处局部特征的成型都需要对应的镶块结构来完成料片的塑性变形，这套组件里的每一个独立结构，都对应了实际冲压生产中某一类局部特征的成型工作端。

从实际用途来看，这些结构并非独立使用的终端零件，而是冲压模具中直接与板料接触的工作部件，不同的轮廓形态对应不同的工艺需求：带斜度的异形块多用于带侧向成型的翻边工序，在冲压滑块下行到下死点时，配合斜楔机构完成垂直方向到水平方向的力转向，实现板料侧边的翻边成型；带圆弧过渡的块状结构多用于拉延工序的局部成型，控制板料流动速度，避免局部拉裂或起皱；带直角卡槽的结构多用于板料定位，在送料机构将板料送入模具型腔后，对板料的边缘进行硬定位，保证每一次冲压的料片位置偏差控制在0.1mm以内，避免成型后零件的孔位、轮廓尺寸超差。

设计思路上，所有结构都遵循冲压模具镶块的常规设计逻辑：工作端轮廓完全匹配零件成型特征的需求，非工作端预留标准的安装固定位，可通过螺丝、销钉直接固定在模座对应的安装槽内，部分需要频繁更换的易损镶块还设计了快拆结构，不需要拆解整套模具就能完成镶块更换，减少生产线停线维护时间。每个结构的棱边都做了对应处理：与板料接触的成型棱边根据料厚预留了合理的圆角，避免冲压过程中划伤板料表面，影响后续涂装工序的附着力；非工作边做了倒角处理，避免装配过程中划伤操作人员，也减少镶块装配时与安装槽的干涉。

从安装边界与尺寸逻辑来看，这类小型冲压镶块的整体尺寸普遍控制在50mm到150mm区间，适配常规的800吨到1600吨汽车冲压线的模具安装空间，安装面的平面度要求控制在0.02mm以内，保证镶块安装后与模座完全贴合，避免冲压过程中受力不均导致镶块崩裂。不同功能的镶块在材料选择上也有对应逻辑：直接参与成型、受力较大的凸凹模镶块多采用冷作模具钢，淬火后硬度达到HRC58-62，保证足够的耐磨性与抗冲击性能；仅起定位作用的结构可采用普通中碳钢调质处理，降低加工成本；压料用的镶块会在工作端镶嵌聚氨酯弹性块，提供合适的压料力，避免板料在成型过程中发生窜动。

在实际建模练习过程中，这类结构能够帮助从业者快速掌握冲压模具零件的建模逻辑：先从成型特征的工作面开始绘制，保证工作轮廓的尺寸精度，再向后延伸出安装固定结构，同时预留出螺丝过孔、销钉孔的安装位置，还要考虑加工工艺性，避免出现无法铣削加工的内直角、深窄槽结构，所有结构的拔模角度都要与冲压方向匹配，避免合模、开模过程中出现卡滞。对于刚接触冲压模具设计的人员来说，逐个完成这些结构的建模，能够快速建立起冲压工装的空间结构认知，理解每一处轮廓设计背后的工艺需求，避免出现建模时只看外形不考虑实际加工、装配、使用需求的问题。在实际生产的模具设计过程中，这类小型镶块的设计往往占据了整个模具设计工作量的40%以上，因为大型的模座、模架结构都有标准件可以直接调用，而直接决定零件成型质量的工作镶块，需要根据每个零件的具体特征单独设计，熟练掌握这类结构的设计要点，能够大幅提升模具设计的效率，减少后期试模过程中的修改次数。
