汽车车身钣金冲压支撑构件结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1201327
  • 汽车车身钣金冲压支撑构件结构设计
  • 汽车车身钣金冲压支撑构件结构设计

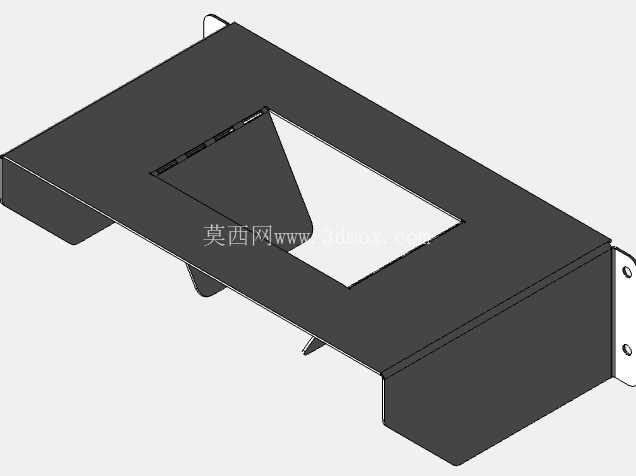

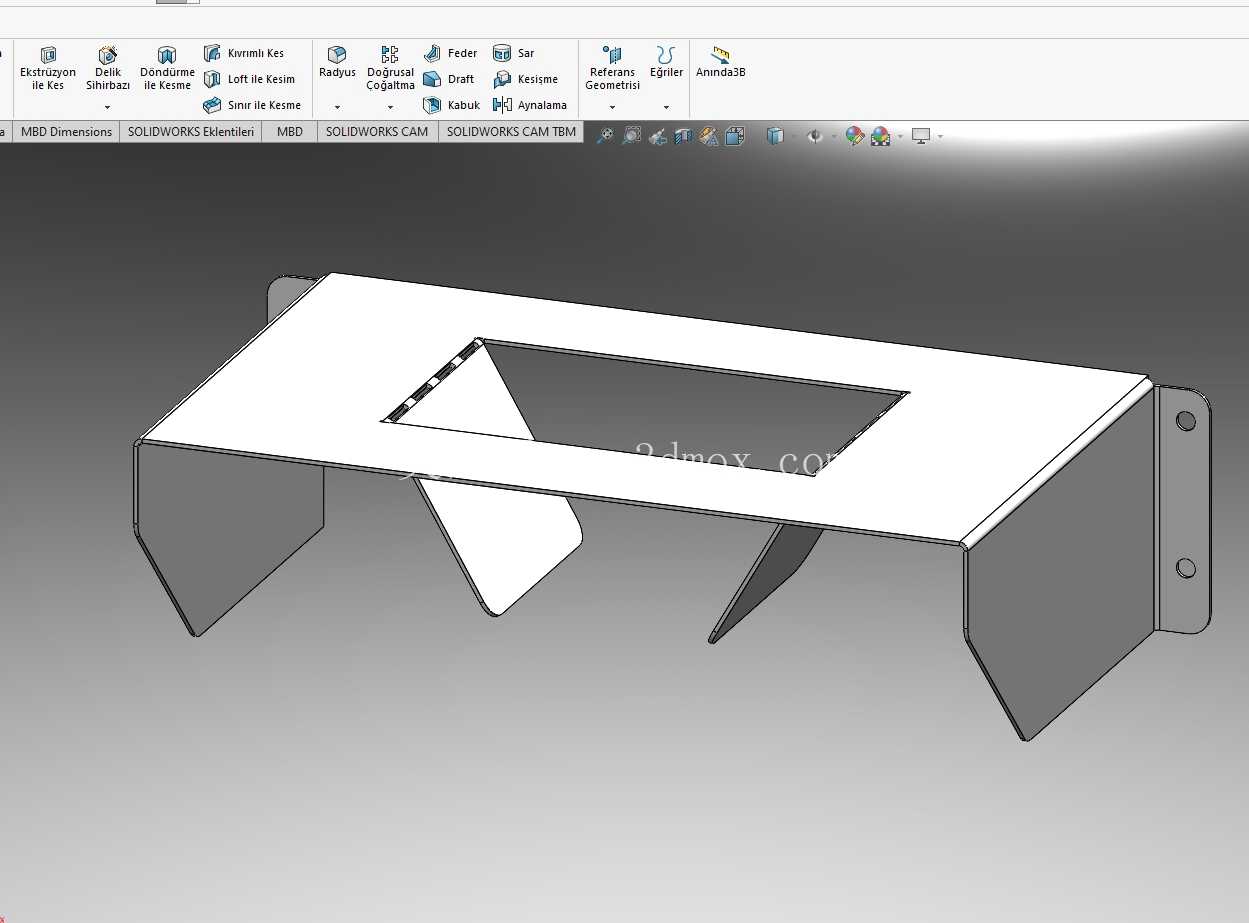

该构件属于汽车白车身装配环节的专用支撑类冲压件,主要应用在车身侧围与内饰安装的过渡连接区域,承担局部载荷分散、安装基准定位的核心作用,在整车装配工序中,需要匹配侧围内板的焊接定位孔位,为后续内饰卡扣、线束固定点提供稳定的安装依托,避免行车过程中内饰件出现共振松脱、异响等常见问题。从结构形态来看,整体采用一体化折弯成型设计,主体为带矩形镂空的平板基面,两侧向下延伸出带斜切收边的支撑折边,中部额外设置斜向加强翻边,这种结构并非随意设计:中部矩形镂空是为了避让车身侧围上凸起的线束接插件与焊接螺母,避免装配时出现干涉,同时在不降低整体结构刚度的前提下减少板材用料,降低单件重量,符合汽车轻量化的设计方向。两侧支撑折边的高度经过严格匹配,完全贴合侧围内板的型面落差,折边末端的斜切角度对应侧围板的焊接坡口角度,装配时折边可直接贴合在侧围板的贴合面上,不需要额外修配就能保证焊接间隙均匀,减少焊接变形量。中部的斜向加强翻边,是针对构件受力薄弱点设置的,在车辆行驶过程中,该位置会持续承受来自内饰件的垂向载荷以及车辆颠簸带来的交变冲击力,若没有加强结构,平板基面很容易在长期交变载荷下出现疲劳变形,导致安装点偏移,斜向翻边的角度刚好沿着载荷传递方向设置,能将局部受力快速分散到两侧的支撑折边上,再传递到车身侧围主结构上,大幅提升构件的抗疲劳性能。从安装边界来看,构件右侧延伸出带安装孔的连接耳,孔位公差控制在±0.1mm范围内,装配时可通过该孔与侧围板上的定位销实现预定位,不需要额外制作工装就能快速找准装配位置,两侧支撑折边的边缘设置有微小的翻边倒角,一方面是避免冲压件锐边划伤装配工人,另一方面是在焊接时能引导焊液均匀填充焊缝,减少虚焊、焊穿等焊接缺陷。设计过程中,首先需要根据车身侧围的点云数据反推贴合面型面,保证所有折边的贴合率达到90%以上,之后通过有限元模拟分析不同工况下的应力分布,调整中部加强翻边的角度与宽度,避免出现应力集中点,同时反复校核镂空区域的尺寸,确保与周边线束、接插件的安全间隙保持在3mm以上,防止车辆行驶过程中构件与周边部件产生摩擦异响。板材选用常用的汽车冲压冷轧钢板,厚度根据载荷需求设定为1.2mm,既保证足够的结构强度,又不会因为板材过厚导致折弯难度增大、冲压回弹量超差,折弯工序的R角统一设置为1倍板厚,避免折弯处出现应力开裂,同时减少冲压模具的磨损。在实际生产环节,该构件采用单工序冲模结合折弯模完成加工,首先通过落料模冲出外形轮廓与中部镂空、安装孔,之后通过折弯模依次完成两侧支撑折边、中部加强翻边的折弯成型,每道折弯工序都设置有定位挡块,保证折弯尺寸的一致性,成型后还需要通过检具检测折边角度、安装孔位、贴合面间隙,确保所有尺寸符合装配要求,不合格件直接返工,避免流入焊接工序影响整车装配精度。这类冲压支撑件虽然单件体积不大,但在白车身装配中属于不可或缺的小部件,其尺寸精度、结构刚度直接影响后续内饰件的装配效率与整车NVH表现,设计时不能只关注单个零件的结构,还要结合整车装配的全流程需求,兼顾冲压加工工艺性、焊接装配便捷性、长期使用可靠性,才能做出符合量产要求的合格构件。
